振動試験機・振動応用機器 精密振動再現に情熱を燃やすマニアックな企業。特注比率が業界屈指の高さを誇ります
製品・技術

水平起振装置『ゆれるゾウ』

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
起振機  /  自動車 試験・分析・測定 建設・プラント

動電型 水平起振装置「ゆれるゾウ」

〜安全に人工地震を起こす画期的な起振システム〜

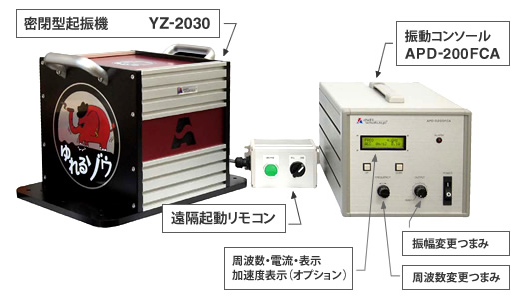

起振システム「ゆれるゾウ」コンパクトで現場に持ち運び可能

サイズ:幅360mm×奥260mm×高248mm
重量 :約40kg  加振力:200N

水平起振機「ゆれるゾウ」の特徴

  • 小さいボディでコンパクト持ち運びできます
  • 100Vコンセント一つで200Nの強力加振を実現
  • 振動部分の露出が一切無しで安全に実験・試験・デモが可能
  • 操作は簡単。
    ダイヤル一つで極低域から100Hzまで0.1Hz単位で周波数を変更可能
  • 体感できる振動だけでなく、精密計測出来る振動まで幅広い分野で活躍
  • 建築構造物の周波数特性計測など本格的な試験にも対応できます
  • 定期的なメンテナンスがほとんど必要なく、試験環境も非常にクリーンです
  • 耐久性は、数ヶ月連続で試験する事もある振動試験機・疲労耐久試験機のアクチュエーターに使用されている心臓部そのものであり、全国の大学や研究機関でも実証済みです

水平起振機「ゆれるゾウ」の仕様

水平起振機「ゆれるゾウ」の仕様

本体重量 :約40kg
振動台寸法 :幅360mm×奥260mm×高248mm
加振力 :200N(正弦波入力時) 振動数範囲 :0.1~50Hz
最大加速度 :49m/s2(無負荷時) 稼働部重量 :20kg
最大変位 :30mmp-p 納期 :30日以内
    メンテナンス体制 :代替え機

水平起振装置『ゆれるゾウ』のカタログダウンロード

水平起振機「ゆれるゾウ」の用途

  • 地震シミュレーション・地震体験機
  • 共振周波数計測の起振源として
  • 免震・除振効果シミュレーション
  • ショックアブソーバー試験
  • 構造物の周波数特性・伝達関数計測
  • 実波形再現(車・鉄道・飛行機・船など)
  • 衝撃吸収特性・減衰特性計測起振源

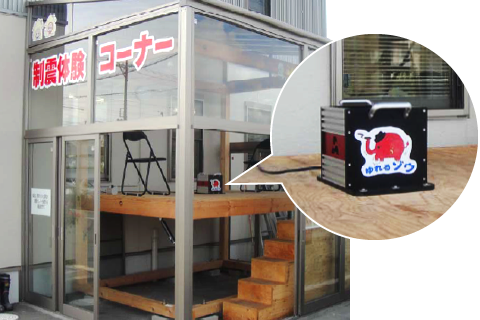

住宅展示場での制震体験コーナーでの設置例
住宅展示場での制震体験コーナーでの設置例

お問い合わせ

小さく軽くすることに情熱を燃やし、隙間需要に喜びを感じる旭製作所であるからこそ、商品化できた製品「ゆれるゾウ」です。
振動試験装置開発メーカならではの独創的なアイデアや対応の速さ・正確さで、ご要望にご対応します。

特注品を得意としていますので、振動試験装置や振動応用機器について、お気軽にお問い合わせ、ご相談ください。

水平起振機「ゆれるゾウ」カタログ
  • 水平起振装置『ゆれるゾウ』のお問い合わせ
  • 水平起振装置『ゆれるゾウ』のカタログダウンロード
製品概要 小型水平方向 起振機 【ゆれるゾウ】
特徴 200Nの力持ち!しかも、正確無比な振動再現で地震体験から
構造解析まで動く部分の露出は全くありません。安全に加振可能です。
超~簡単操作!コンパクトで持ち運び出来ます。
WaveMaker同様な操作で簡単です、リモコンも付属し遠隔操作出来ます(有線)。
製品名・型番等
シリーズ名
ゆれるゾウ
納期 30日以内。
メンテナンス体制 代替え機
