紫外線(UV)ハイパワーLED照射装置や、観察・解析の目的に特化したマイクロスコープの開発ならお任せください。
製品・技術

ズーム式デジタルマイクロスコープ「DS-400C」は200万画素CCD搭載

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
マイクロスコープ  /  電子・半導体 試験・分析・測定 光学機器

優れたコストパフォーマンス
様々な拡大観察や計測・画像保存に対応できるスコープ



ズーム式デジタルマイクロスコープ「DS-400C」は、パソコンに接続し、拡大観察と寸法計測ができるマイクロスコープです。



金属表面状態の観察や、傷・溶接溶け込み部などの計測が可能です。



お客様のパソコンでご使用いただけますので、資産を有効活用でき、使用場所が限定されません。

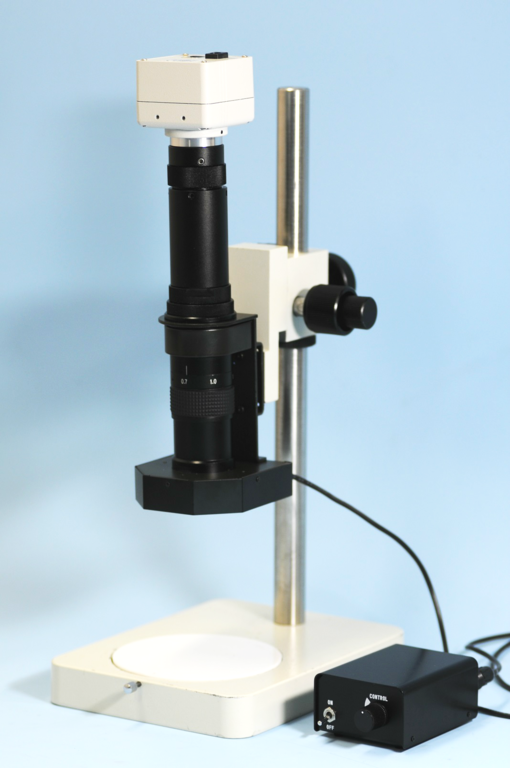

  DS-400C
マイクロスコープ
「DS-400C」







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

デジタルマイクロスコープ「DS-400C」の特長

――――――――――――――――――――――――――――――――――――――――――

  • 色の再現性、明るさが際立つ高画質デジタルCCDカメラ搭載
    (200万画素、145万画素の2タイプ)


  • 観察体とレンズとの距離(WD)が90mmあるので、
    観察しながらワークへの作業も可能


  • 目的に応じて機能をアップする豊富なオプション
    (レンズ倍率、照明方法、計測ソフトなど)


  • 寸法計測ソフト「MicroScale2C」を標準付属





サンプル画像



サンプル1

QFP部 10倍

  サンプル2

実装部品 70倍

  サンプル3

コネクタ 70倍



デモ機の貸し出しも可能ですので、ご希望の方はお問い合わせください。







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

目的に応じた豊富なオプション

――――――――――――――――――――――――――――――――――――――――――

■観察体を微少移動させたい
 ・計測したい

XYステージ
DSMスタンド26

■大きい被写体を観察したい

フレキシブルアーム、カメラ固定治具

■観察体の反射を抑えたい

拡散ドーム照明、拡散トンネル照明

■基盤を見やすくしたい

蛍光灯リングライトガイド

■斜めから観察したい

チルトスタンド、自在ステージ

■加工中の確認をしたい

防塵ユニット

■高倍率での観察したい

同軸ユニットと対物レンズの組み合わせ

…など



さまざまなご要望に応じて、オプションをご用意しております!

>> オプションについて、詳しくはお問い合わせください







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

デジタルマイクロスコープ「DS-400C」の仕様

――――――――――――――――――――――――――――――――――――――――――

型番 DS-400C-2M DS-400C-1.4M
カメラ 高画質デジタルCCD搭載
画素数 200万画素 145万画素
解像度 1600×1200 1024×768
倍率
ズームレンズ倍率: 0.7~4.5ズーム(50倍~300倍)
※17インチ パソコンモニター1024×768での換算



倍率変更アダプタレンズ

0.5倍アダプタレンズ(オプション)
2倍アダプタレンズ(オプション)
:25~150倍
:100~600倍
長焦点距離

使い勝手の良い90mm



倍率変更アダプタレンズ装着時

0.5倍アダプタレンズ(オプション)
2倍アダプタレンズ(オプション)
:WD=180mm
:WD=45mm
インター
フェース
USB2.0
パソコン
動作環境
OS :Windouws[XP SP2,SP3 / 2000 SP4 / 7(32,64bit)]
 ※Windows8での使用をご希望の場合は、ご相談ください
CPU :Pentium 2.0Ghz以上
メモリー :512Mb以上
サイズ
全長 :260mm
重量 :約800g ※調光ボックス含まず
照明 白色LED(照度調整機能付き)
付属ソフト 寸法計測ソフト「MicroScale2C」
(二点間距離、円の半径・面積、四角形縦横距離・面積、3点角度、
2線角度、TEXT入力、2画面比較、マーカー表示、校正データ保存、
画像保存、データのEXCEL転送)
その他付属品 ●白黒ステージ付スタンド
●キャリブレーション用ガラススケール
●調光ボックス
●ACアダプタ
●収納ケース

※詳細はページ下の資料ダウンロードからご確認ください



中倍率タイプ「DS-400CM(25~150倍 WD=90mm)」、
低倍率タイプ「DS-400CL(15倍~90倍 WD=90mm)」もご用意しています。詳しくはお問い合わせください。





デジタルマイクロスコープに関するご相談・ご質問など
マイクロ・スクェアまで、お気軽にお問い合わせください。
