小型UV LED照射器「UVE20」。技術研究、開発用実験に最適

紫外・可視光分析器 / 電子・半導体試験・分析・測定光学機器

「UVE20」は、UV LED(紫外線LED)を搭載した小型照射ユニット。
小型・軽量なので卓上で使用でき、UV硬化(紫外線硬化)の基礎研究やUV硬化樹脂応用製品の開発用実験に最適です。

小型UV LED照射器「UVE20」

従来、ランプで行っていた紫外線硬化を、環境性能に優れたUV LEDで実現しました。

仕様対応も柔軟で、手持ち式、機械組み込み、拡張など、ご使用条件にあわせた実験用装置をご提案できます。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

――――――――――――――――――――――――――――――――――――――――――

カスタマイズのご希望も承ります！

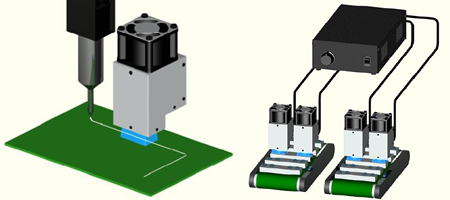

ロボットに取り付けて硬化。UV硬化炉にいれる工程が省けます。		「UVE20」2台で2波長同時照射。照度UP！

デモ機の貸し出しも可能ですので、ご希望の方はお問い合わせください。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

――――――――――――――――――――――――――――――――――――――――――

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

――――――――――――――――――――――――――――――――――――――――――

紫外光(UV光)の照射を受けると、光開始剤が液体(モノマー)を固体(ポリマー)変える化学反応「光重合反応」を起こします。
この光重合反応により、硬化による乾燥、接着、塗装を行うことができます。

オプション

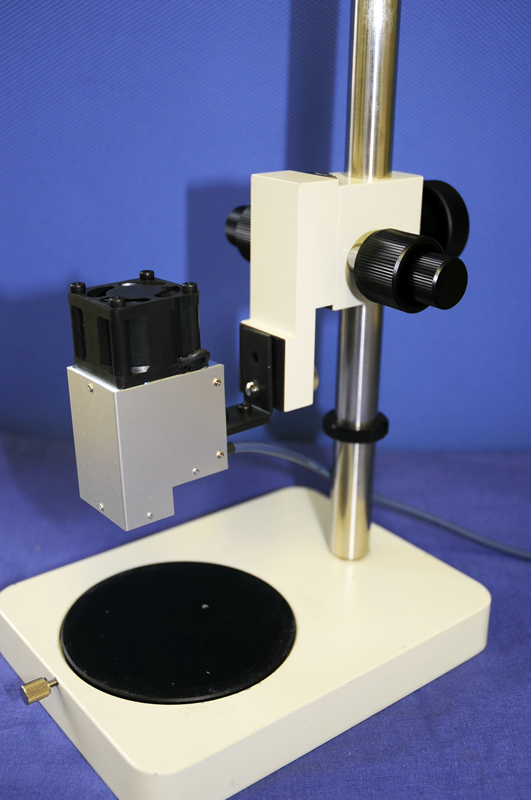

スタンド装着例

主な用途

・乾燥：印刷(インクの乾燥、DVDのラベル乾燥)、電子部品の印字乾燥
・接着：光学部品の接着、精密電子部品の接着、医療器具(注射針)の接着
・塗装：成形品のコーティング乾燥、家具・床材の乾燥

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

――――――――――――――――――――――――――――――――――――――――――

UV LED方式はUVランプ方式に比べ、多くのメリットが出ます。

ランニングコストの低減	UVランプ方式に比べ消費電力60％～70%削減。調光が可能なので省電力につながります。
熱の影響が少ない	UV LEDは赤外線を含まないので、熱に弱い材料に対してダメージを大幅に軽減。
短時間で硬化	一般的には0.1秒～数秒で硬化ができるので、タクトタイムの短縮になります。
コンパクトな構成	構成はUV LED照射器本体と電源装置だけ。冷却装置、排出ダクトが不要なのでコンパクト。
自然環境を守ります	環境負荷物質である水銀を用いず、電力量の大幅削減によりCO2排出量も大幅削減。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

――――――――――――――――――――――――――――――――――――――――――

型番	UVE20
構成	UVE20、UVE電源、ACケーブル
有効照射範囲	10mmx20mm
波長nm	365、385、365/385mix
照度	365nm：800mW/cm2 ／ 385nm：1200mW/cm2
ワークとの距離(WD)	5～10mm
本体サイズ	高さ：82.5×幅：37×奥行：46.5mm　重さ：180g
冷却	空冷
供給電力	48V　MAX700mA
オプション	●フットスイッチ E－F1 ●タイマー T－01 ●ハンドル H－01 ●ロボットケーブル ●600W電源＆中継BOX
