ハイビジョンマイクロスコープ「DS-500H」はくっきり、鮮やかな高画質

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
マイクロスコープ  /  電子・半導体 試験・分析・測定 光学機器

テレビでもパソコンでもハイビジョン画質で拡大検査
品質管理、解析など、あらゆる場面でお使いいただけます



ハイビジョンマイクロスコープ「DS-500H」は、大きな画面を見ながら検査ができます。



従来の拡大鏡と違い、高画質となめらかな動きで、部品の全数検査などによる目の疲労を大幅に軽減できます。

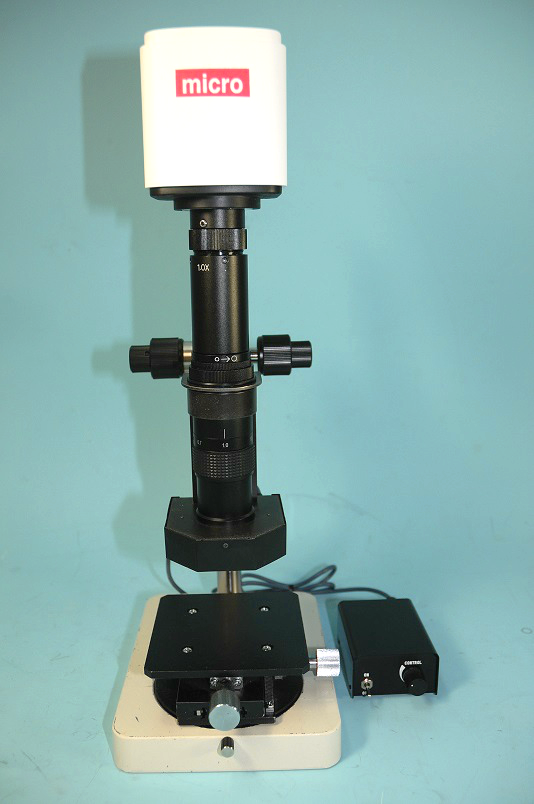

  DS-500H
マイクロスコープ
「DS-500H」







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ハイビジョンマイクロスコープ「DS-500H」の特長

――――――――――――――――――――――――――――――――――――――――――

  • スコープにSDカードを搭載。観察しながら、画像保存が可能!
  • USB端子も用意しているので、パソコンへの接続が可能
  • パソコンで観察しながら寸法計測が可能
    (計測機能付ソフトが標準付属)
  • フルハイビジョンカメラでくっきり、鮮やかな高画質
  • 豊富なオプションで観察・解析の支援をします

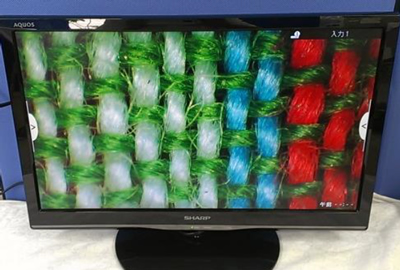

アイコン テレビで観察

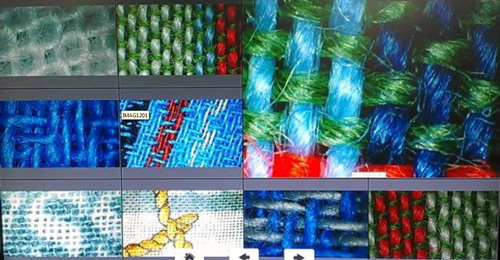

テレビで観察  SDカード → ライブ画と保存画像
画面上でクリックすれば
SDカードに保存
ライブ画と保存画像の表示も簡単

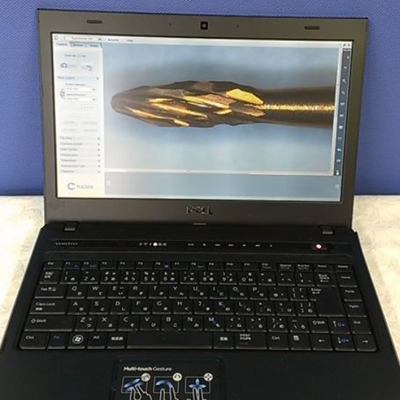

アイコン パソコンで観察

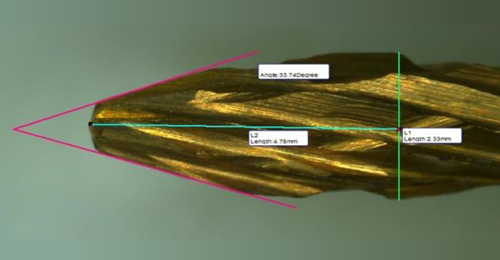

パソコンで観察  ビュワソフトの画面 → 寸法計測
ビュワソフトは
計測機能付き
簡単に寸法計測



デモ機の貸し出しも可能ですので、ご希望の方はお問い合わせください。







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

目的に応じた豊富なオプション

――――――――――――――――――――――――――――――――――――――――――

■観察体の反射を抑えたい


■防滴にしたい
■斜めから観察したい
■角度を変えて照明を当てたい
■さらに高倍率で観察がしたい …など



さまざまなご要望に応じて、オプションをご用意しております!

>> オプションについて、詳しくはお問い合わせください







━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ハイビジョンマイクロスコープ「DS-500H」の仕様

――――――――――――――――――――――――――――――――――――――――――

型番 DS-500H
カメラ フルハイビジョンカメラ搭載
解像度 1,920X1,080
サイズ 1/3インチ
フレームレート
(1,920X1,080時)
60fps(HDMI)
30fps(USB2.0)
出力 USB2.0、HDMI、SDカード(カメラ部に搭載)
PC接続環境
OS :Windows 8(32,64bit)、7(32,64bit)、XP
メモリー :2GB
CPU :インテルCore2Duo以上
画像保存
モニタ (HDMI接続時) :SDカード
パソコン (USB2.0接続時) :付属ソフトで直接保存
レンズ

ズームレンズ搭載

倍率 :×60~×420 ※倍率は目安です
焦点距離 :約90mm
照明 白色LED搭載
主な付属 ●XYステージ付スタンド
●SDカード
●マウス[テレビ接続において使用可能]
●計測機能付ビュワソフト[PC接続において使用可能]
 (静止画保存、動画保存、二点間、角度、直径、半径、
 多角形計測、スケールマーカ表示、テキスト入力、
 画像合成機能など)
●HDMIケーブル
●USB2.0ケーブル

※詳細はページ下の資料ダウンロードからご確認ください



倍率の違うモデル「DS-500MH(×30~×210)」、「DS-500LH(×20~×140)」もご用意しています。詳しくはお問い合わせください。





ハイビジョンマイクロスコープに関するご相談・ご質問など
マイクロ・スクェアまで、お気軽にお問い合わせください。
