電子機器・部品・材料の各種信頼性試験およびEMC測定などに幅広く対応
製品・技術

リバブレーションチャンバー試験

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
EMC試験  /  自動車 産業機械機器 試験・分析・測定

屋内外で発生する携帯通信電波のマルチパスなど、実生活環境に近い電磁波環境を模擬した試験です。



リバブレーションチャンバー試験



特長



 ◆ 実際の電磁障害環境を模擬した試験環境を提供
 ◆ 80MHz~6GHzの周波数範囲で高電界強度~1000V/mの試験が可能
 ◆ 大きいテストボリューム (有効試験エリア:3.0m×2.0m×1.7m)





リバブレーションチャンバーとは



リバブレーションチャンバーは、内部で放射された電界フィールドを内装表面で反射させ、さらに機械式の攪拌機(かくはんき)により、等方性の均質な電界フィールドを作りだすことができます。

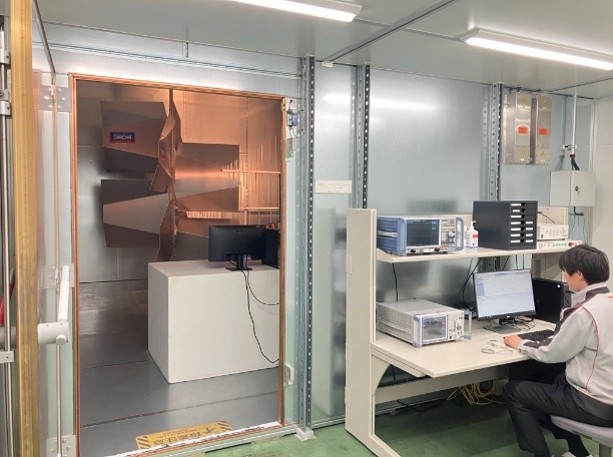

   リバブレーションチャンバー外観    リバブレーションチャンバー内部

   リバブレーションチャンバー外観     リバブレーションチャンバー内部

                        電磁波撹拌機(右側)





仕様



大きさ:W4.6m×L6.8m×H3.7m
テストボリューム:3.0m×2.0m×1.7m(0.1~6GHz)
周波数範囲:80MHz~6GHz
電界強度:最大1000V/m





主な適用規格



車載用電子機器:ISO11452-11
軍用電子機器:MIL-STD-461
航空用電子機器:RTCA DO160









リバブレーションチャンバー試験に関するお問い合わせ



電子機器の製品安全試験、EMC試験および各種信頼性試験をワンストップで受託実施します。沖エンジニアリングまでお気軽にお問い合わせください。



お見積りのご依頼や試験可否については、製品の品名情報、詳しい試験の条件についてお知らせいただけるとスムーズです。
