株式会社 森精機製作所主催
第9回ドリームコンテスト
微細加工部門 アイディア賞受賞作品
作品名『Art Manufacturing～極技(ごくぎ)～』
性質の全く異なる2部品を製作、はめ合わせる事で各種金属からセラミックスまで材質を問わない当社の微細加工技術を視覚的に楽しんでいただけます。
|
|
|
| 製品概要 | 材質:A7075

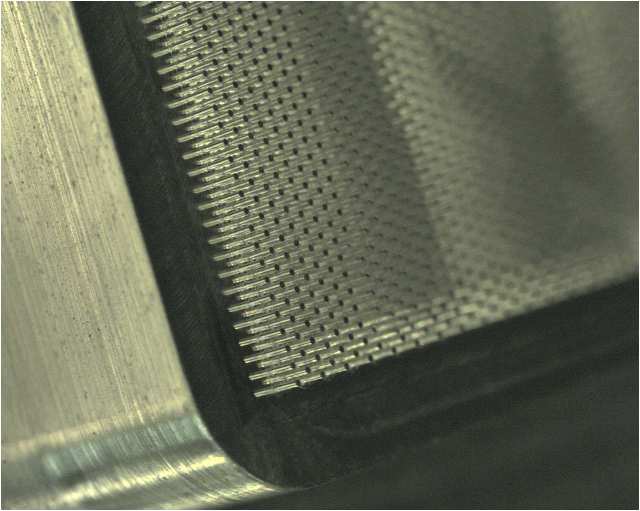

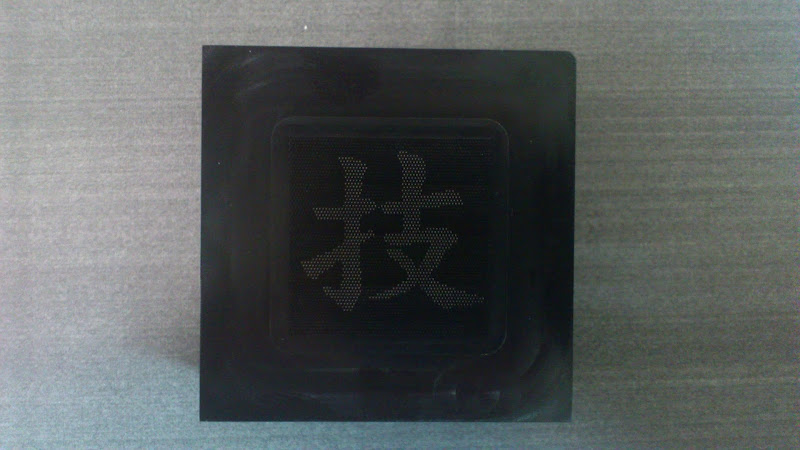

処理黒アルマイト ①直径Φ0.15mmの微細ピン4001本を0.4mm間隔に切削加工 4001本の内訳(高さ1.0mm:文字部1345本、高さ0.7mm2656本) →文字部とその他部分の高さを変える事で『極』文字のピンアートを実現 ②黒アルマイトを施し、微細なピンの隙間を狙って台座部分にΦ0.15の ドリル加工を行い『技』のドリルアートを作りました。 ③ジルコニア製カバーを作成 Φ0.2ツールでジルコニア0.5mm厚に対する貫通穴を1345箇所、深さ0.4mmザグリ穴2656箇所(合計4001箇所)の穴加工 ④カバーを装着 |
| 特徴 | アルミ材でのΦ0.15、高さ1.00mmをバリが出難いように加工。
且つ真直度を保っています。 アルミで加工したピンに対し、ジルコニア製のカバーを作成し、はめ合わせています。 当然ながら4001本のピンに対してカバーの穴位置を合わせる必要がり、且つストレスの無い脱着を行う事が求められます。 アルミ(金属)とジルコニア(セラミック)の微細加工技術が必要で、双方を持ち合わせた当社ならではの作品です。 |
| 製品名・型番等 シリーズ名 |
Art manufacturing～極技(ごくぎ)～ |
