微細加工紹介 (ノズル)

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
セラミックス スチール・レアメタル  / 2013年03月15日 /  医療・バイオ 電子・半導体 先端技術

微細ノズル(サンプル)を作成致しました



材質はジルコニアセラミックスです

※SUS440C(焼き入れ)でも同様の加工が可能です。

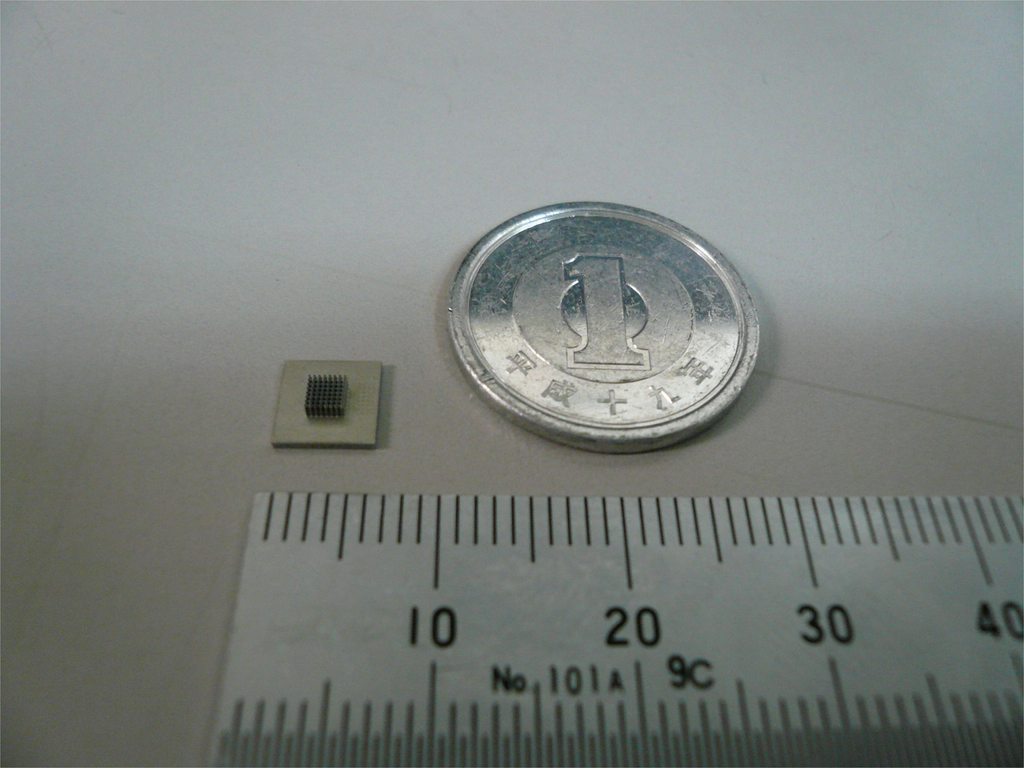

  写真の中にある大きさ比較(スケールと1円玉)はSUS440Cで作成したものです。



焼結後の素材より機械加工にて製作しております。

割れやすい素材の為、形にする事自体が困難ですが、

穴もほぼ突起の中心に開けることが出来ました。





お勧めの用途]

★微小チップの吸着部品や塗布

★吐出用ノズルとして

     ・・・等





※大塚精工は各種セラミックス、金属の受託加工を行っております。

 ご紹介致しましたものは自社商品ではなく、加工の1例です。

 今回ご紹介いたしました形状以外にも様々な加工が可能ですので、

 是非テーマをお聞かせ下さい。





製品概要 セラミック [ジルコニア]

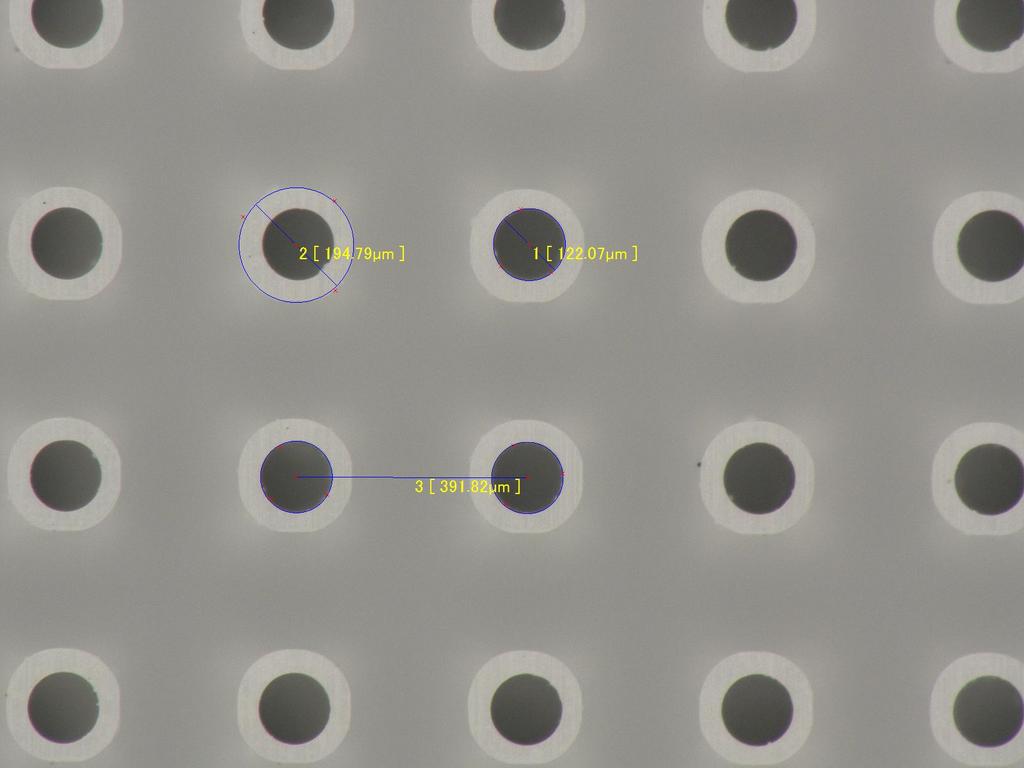

 計81本の小径突起の中心に、更に微細穴を加工しております。

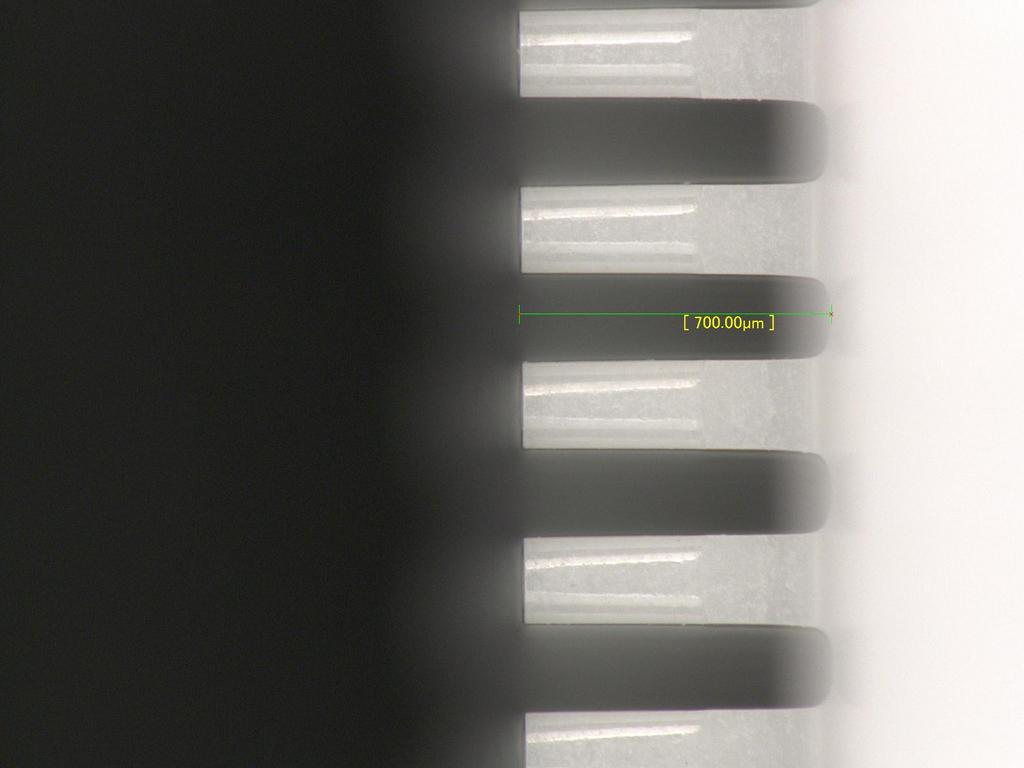

 ・パイプ(突起)部分高さ0.7mm
 ・パイプ部分の径  Φ0.2mm
 ・パイプ部分の穴径 Φ0.12mm
    ※パイプと内径との肉厚0.04mm
 ・穴のピッチ0.4

※金属(SUS440C焼き入れ)でも同様のサンプルを作成しております。
  大きさ比較の写真はSUS440Cで製作したものです。
特徴 ・セラミックの特性から絶縁、非磁性は当然ながら耐食性にも優れており、
錆びの心配はありません。又、耐薬品性もに優れております。

・耐摩耗、耐熱にも優れ、精度もミクロンオーダーが可能です。

製品名・型番等
シリーズ名
セラミックス 微細ノズル(サンプル)
