穴径φ0.04mm 加工精度±0.003mm
今までは、アルミナやマシナブルセラミックスへの穴加工は、φ0.06mmが限界
となっておりましたが、さらに最小な穴径φ0.04mm貫通に成功しました。

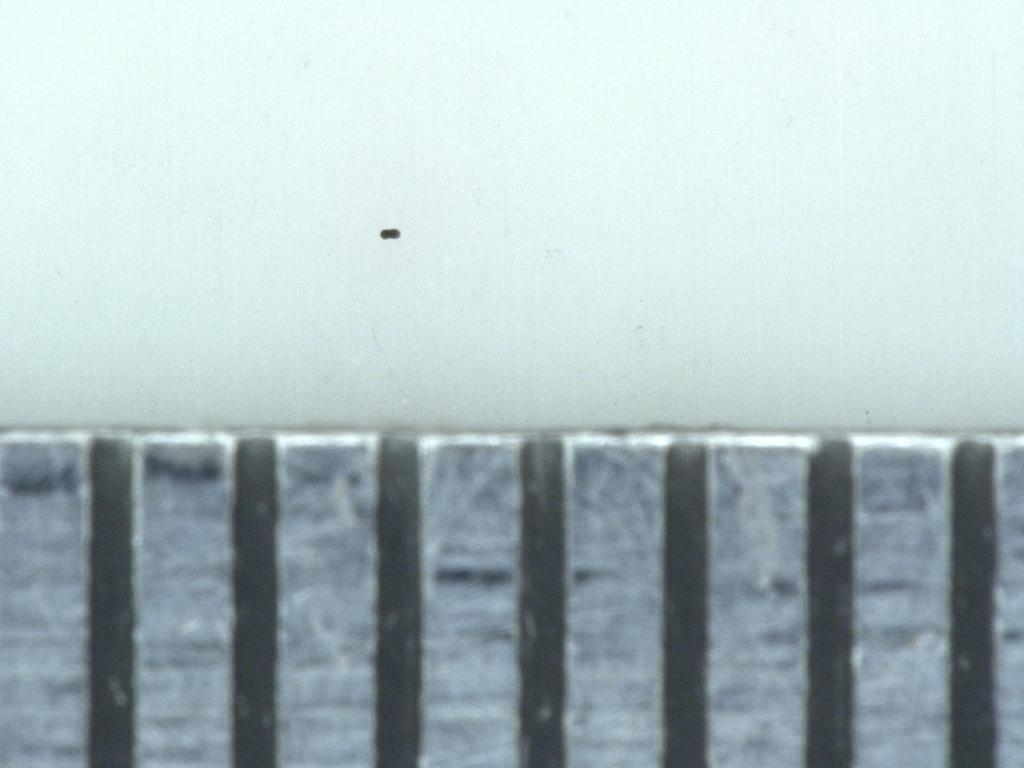

写真をクリックしていただくと拡大表示されますが、実はピッチ0.03mmで
2穴加工されています。加工精度は、穴径、ピッチともに±0.003mm以内と
なっています。(顕微鏡測定値)
当初はツールメーカーの事例を参考にトライしましたが、材質や深さが違うためか、
全く加工できず、過去の実績から得た当社ノウハウを加えて、加工条件の改良を
重ねました。ツール2本を使って、刃長ギリギリの深さまで加工し、板厚を仕上げる
ことで貫通させることができました。穴加工部の中心位置精度も、外形から±0.005
mmで加工されています。
大塚精工は「難削材」「超精密」「超微細」が要求される部品試作に
積極的にチャレンジしています。是非、お気軽にご相談下さい。

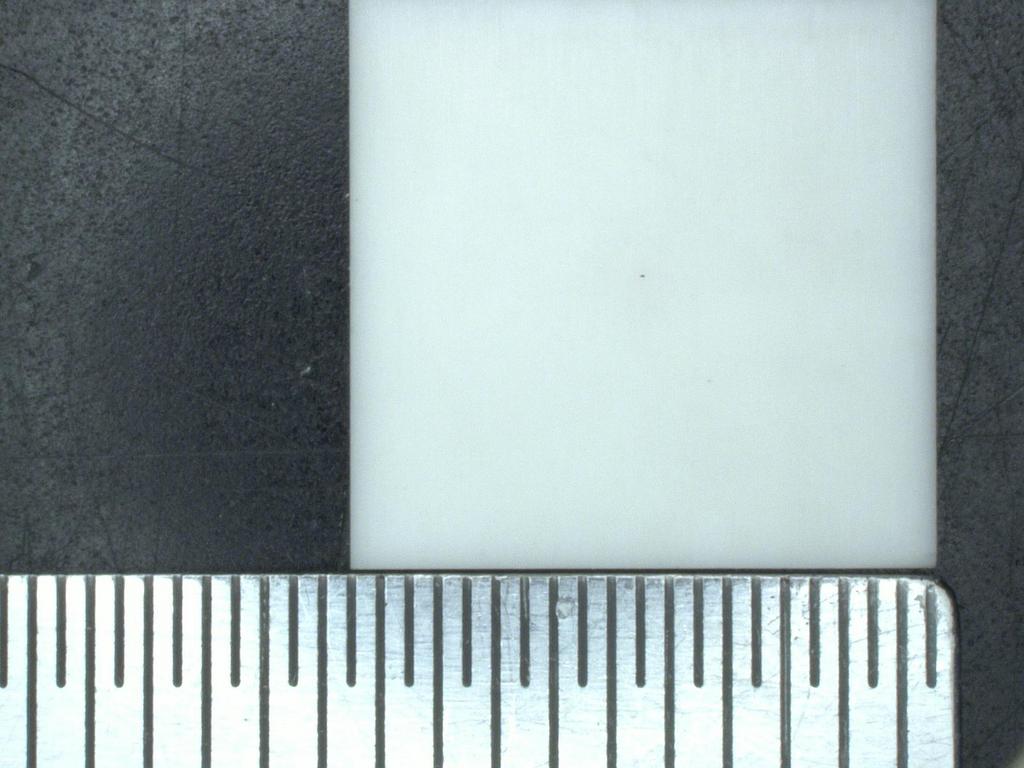

製品概要 | 材質:アルミナ
穴径:φ0.04mm ピッチ:0.03mm 寸法公差:±0.003mm 板厚:0.25mm 外形サイズ:10mm×10mm |
特徴 | 加工機械:MEGA 1200G
使用ツール:φ0.04ダイヤコートドリル 使用本数:2本 |
製品名・型番等 シリーズ名 |
セラミックス細穴加工φ0.04mm |
