一般プレス機のみでニアネットシェイプ化を実現

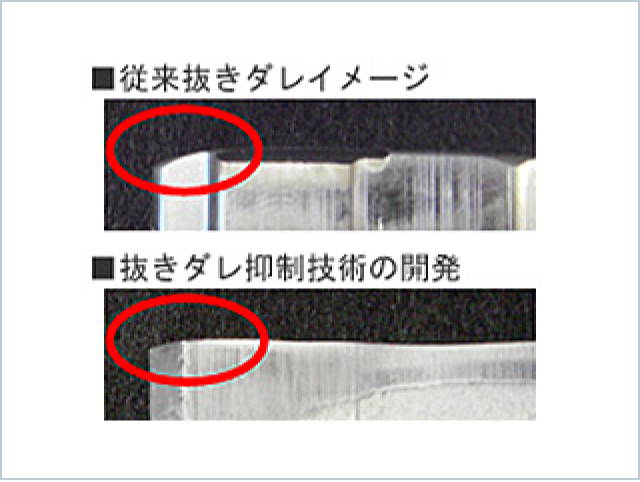

せん断面量を多く確保したり、抜きダレを抑制するにはファインブランキングやプレス加工後の機械加工が必要になり、コスト高になります。
住野工業は独自の加工ノウハウ・金型技術によりこれを解決！
一般プレス機のみでニアネットシェイプ化を実現。
薄板から厚板まで高精度且つ高機能製品を提供します。
特徴

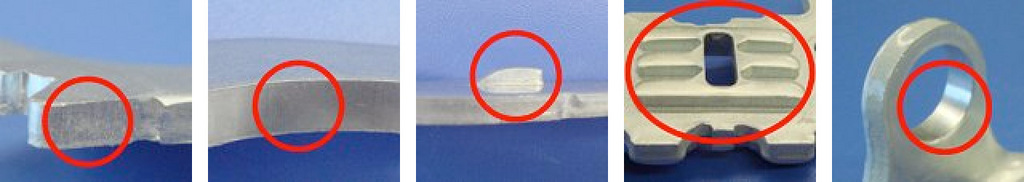

板厚方向に対し、外周ライン・穴共に広範囲せん断面（高面粗度）の確保、又その技術を応用したハーフピアス加工。
ニアネットシェイプ事例紹介
機械加工廃止によるコストダウン

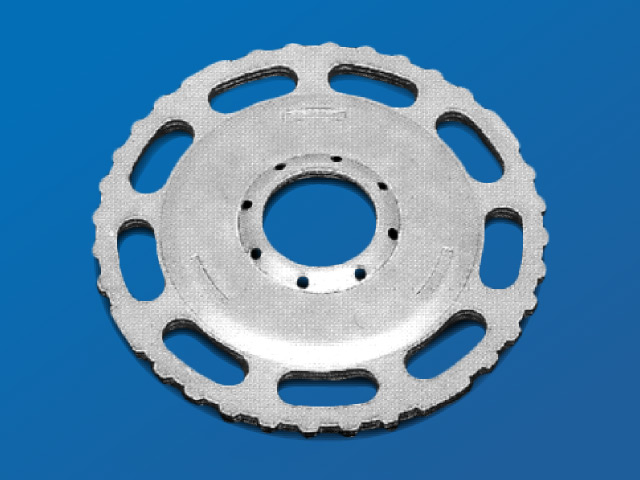

| 部品名称 | リアサンギアプレート |
|---|---|
| 材質 | SAPH400 |
| 板厚 | 3.2mm |
| 製品精度 | 内径公差0.025、内径面粗度6.3a、内径部の平面度0.05、外周部の抜きダレ0.1 |
| 加工工程 | プログレッシブ加工 |
機械加工廃止によるコストダウン

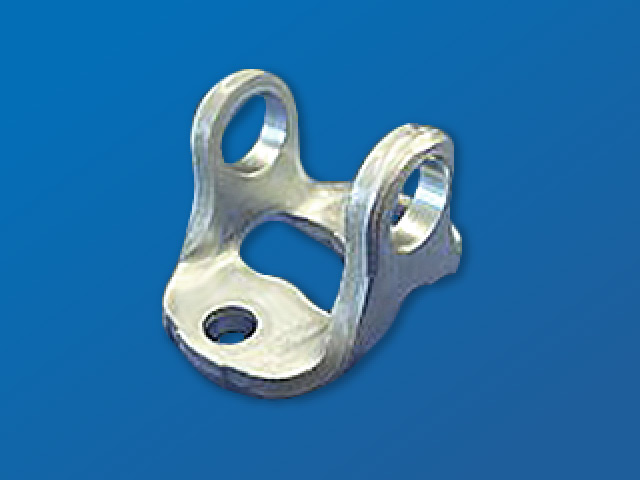

| 部品名称 | ヨーク |
|---|---|
| 材質 | SAPH |
| 板厚 | 6.0mm |
| 製品精度 | 両サイド穴径公差レンジ0.018 穴端面から外周部までの距離3.0 φ16穴に対しφ15.99ピン貫通による同軸保証 各穴せん断面は板厚の80%以上確保 |
| 加工工程 | プログレッシブ加工 |
ファインブランキングから一般プレス化によるコストダウン

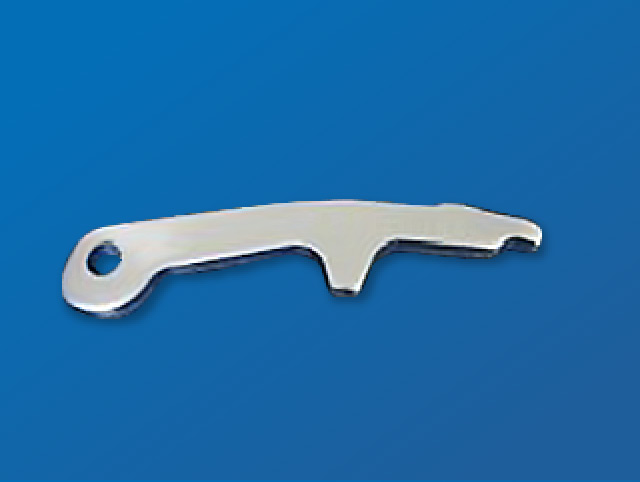

| 部品名称 | パーキングポール |
|---|---|
| 材質 | SCr420 |
| 板厚 | 8.3mm |
| 製品精度 | 穴径公差0.04、せん断面量板厚の80%以上 抜きと同時のC面加工（面粗度1.6a） 外周面粗度6.3a |
| 加工工程 | プログレッシブ加工 |

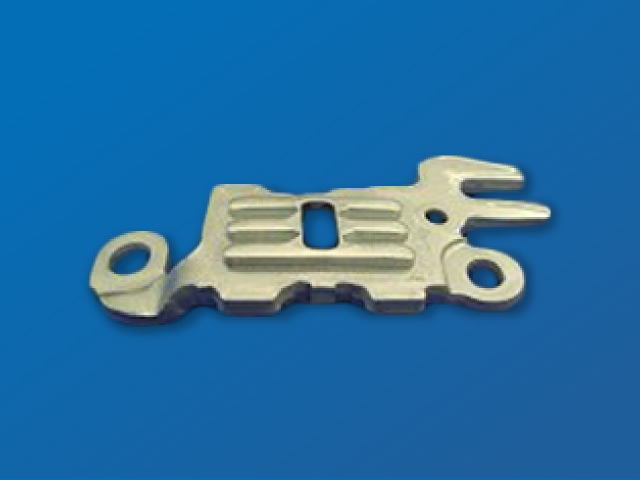

| 部品名称 | ガイドプレート |
|---|---|
| 材質 | SPHC |
| 板厚 | 5.0mm、3.2mm |
| 加工工程 | プログレッシブ加工 |
機械加工品から一般プレス化によるコストダウン

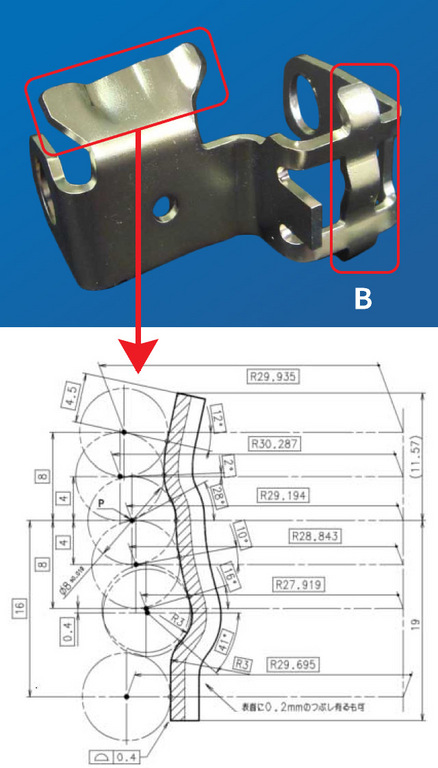

| 部品名称 | ミッションプレート |
|---|---|
| 材質 | SPHC |
| 板厚 | 2.6mm |
| 製品精度 | ミッションフィーリング性能影響部、プレス加工で精度保証（写真A、B部） 面形状輪郭度0.4、側面穴公差レンジ0.035、 側面穴せん断面確保（板厚80%） 熱歪みを考慮したプレス品からの精度保証の生産実績有（熱処理は、外注先） |
| 加工工程 | プログレッシブ加工 |

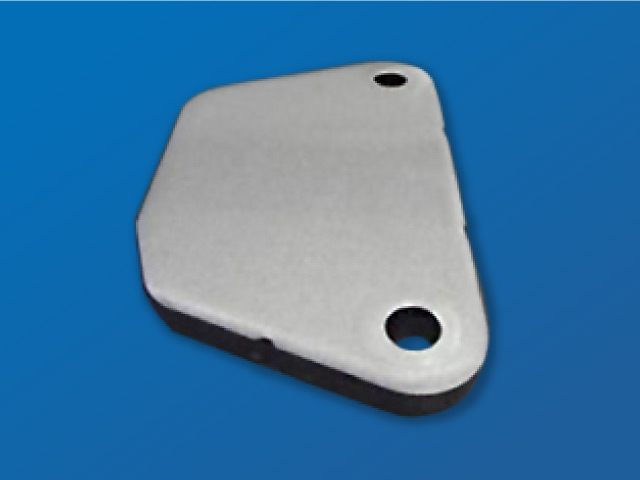

| 部品名称 | プレート |
|---|---|
| 材質 | SPHC |
| 板厚 | 10.0mm |
| 加工工程 | プログレッシブ加工 |
| 部品名称 | 開発テスト品 |
|---|---|
| 材質 | SCr420 |
| 板厚 | 12.0mm |
その他加工技術
| 多量、少量を問わず多品種（3,000点余り）のプレス部品の生産を行っています。 プレス加工から溶接、カチオン電着塗装、組付けやカシメ等、一貫体制であらゆる加工ニーズにお応えします。 |
 |
実績のある加工材料
| 材質 | 一般材（SPH、SPC）、各種メッキ鋼板、高張力鋼板980MPa級、炭素鋼（S45C）、炭素工具鋼（SK5）、クロム鋼（SCr420）、アルミ材、銅材、パイプ材、等 ※上記以外の材質もご相談ください |
| 板厚 | 0.1mm～12.0mm |
精密プレス加工はお任せください
住野工業は、100年以上培ってきた技術と最新鋭のシステムにより、確かな品質を誇る部品を製造。
精密打ち抜きプレス加工、精密深絞り加工などの、自動車用プレス加工を得意としています。自動車業界にとどまらず、あらゆる業界のプレス加工にも積極的にチャレンジしています。
「こんな精密プレスできるの？」「こんな精密プレスしてほしい」など、お客様のご要望にお応えします。お気軽にお問い合わせ下さい。
形状図面、数量、使用用途など、合わせてご連絡いただけますと対応がスムーズです。
