大型加熱観察装置 MS-HP500



■大型加熱観察装置「MS-HP500」の特長

大型加熱観察装置 MS-HP500 チップ部品等の微小実装部品から基板(□100mm)・コネクター等のその場観察を実現します!

  • サンプルだけの赤外線集光で基板などの試料を秒速高温均一加熱
  • クリーン加熱とクリヤーな加熱観察・簡単構造でメンテナンスフリー

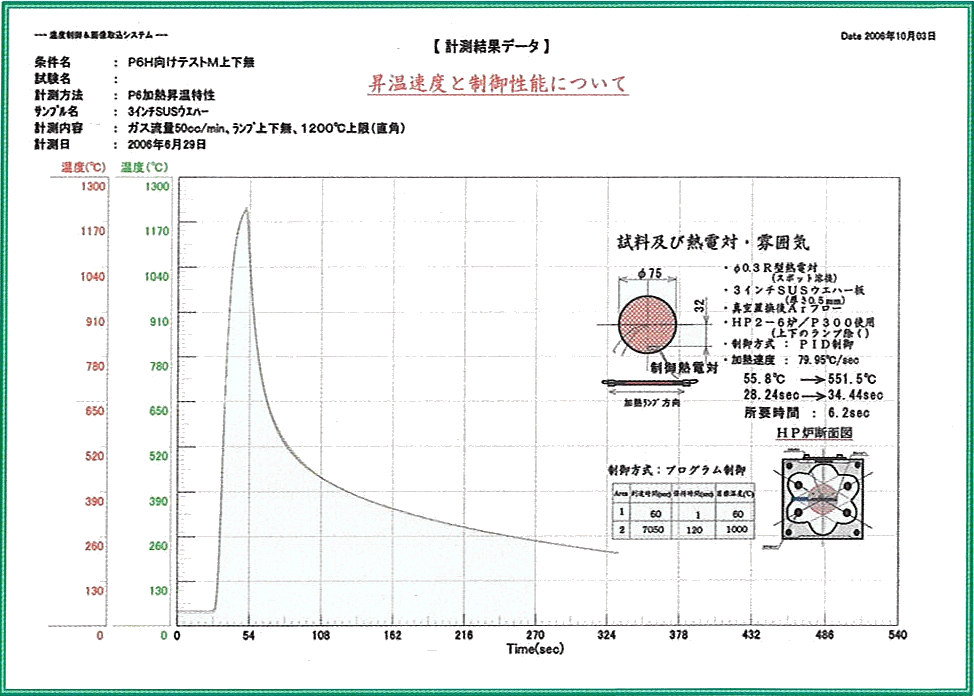

【計測結果データ】昇温速度と制御性能







※クリックすると拡大します



■用途

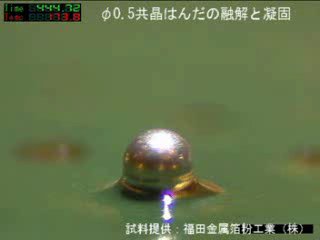

実装基板上のはんだ等を「その場観察」できます。

下記の関連リンク先で、基板上のはんだを観察した例をご覧いただけます。





■大型加熱観察装置「MS-HP500」の基本構成

  • ステージ炉本体
  • 試料ホルダー(□100mm石英ホルダー・R熱電対1式付き・均熱板)
  • 温度制御器



■仕様

温度範囲: RT~500℃

雰囲気: 真空排気後高純度ガス中・ガスフロー中

到達真空度: 10-2 Torr

真空引口: NW16

試料ステージ: □100mm

加熱方式: 赤外線ランプ発光・反射集光加熱

冷却方式: ガス吹きつけ

加熱・冷却特性: +500℃まで20秒以内

安全対策: 炉体水冷・ランプ空冷・保安措置付き



■高品質オプション

スーパーインポーズ用ソフト及びパソコン(17インチ液晶モニター付)

温度・時間のデータをモニター画面に貼り付け、基板等を高品質でリアルタイムに映像観察できます。

ズームレンズ付きCCD観察機構

上部・側面からの2方向観察機構から構成されており、上部のみ、側面のみ、上部・側面と必要に応じ選択できます。ズーム観察倍率も40倍~140倍を実現

ガス冷却機構

冷却速度及びスループットの向上を実現



米倉製作所では、高度化、多様化するユーザーのみなさまのニーズに、きめ細やかにお応えするとともに、新たな技術と製品の開発に努めます。

顕微鏡ステージについて、ご質問、ご要望等ございましたら、お気軽にお問い合わせください。

サンプルの加熱観察テスト、横浜営業所に来社いただいてのデモも行っておりますので、ご希望の場合はご連絡ください。
