【新製品】ミストコレクター「オニカゼ スマートミスト ゼロ」

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
ミストコレクター スマートミストゼロ 製品紹介 製品一覧  /  環境 産業機械機器 鉄/非鉄金属

NEW

ミストコレクター/オニカゼ スマートミスト ゼロ

高い捕集効率(1µm以上99%)
×
限りなくメンテナンスレス(ゼロ)

  • 新開発の「ロータリーマジック」機構により、高い捕集性能とメンテナンスレスを両立。
  • 吸引力の低下を限りなく”ゼロ”にする捕集構造。
  • 洗浄用の逆洗配管を標準装備。限りなくメンテナンスレスに近づけました。

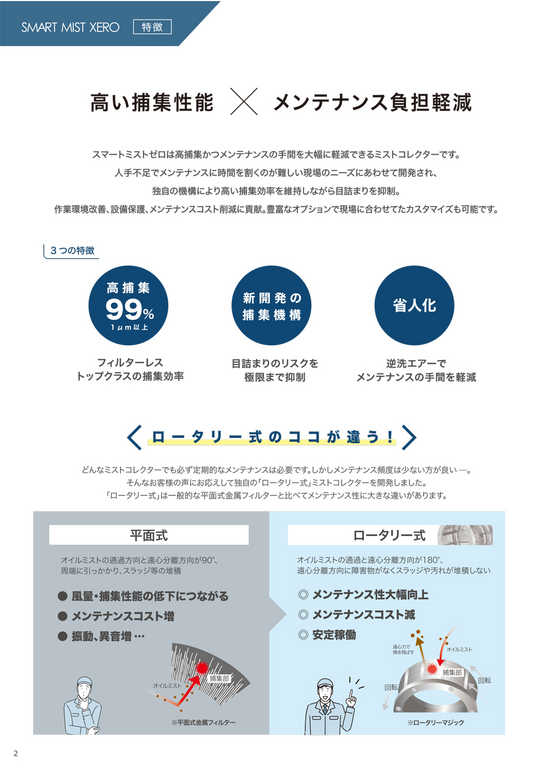

特徴 1

「捕集」と「清掃」を同時に行う業界初の捕集方式

詰まりにくい  だから吸引力が長時間持続する

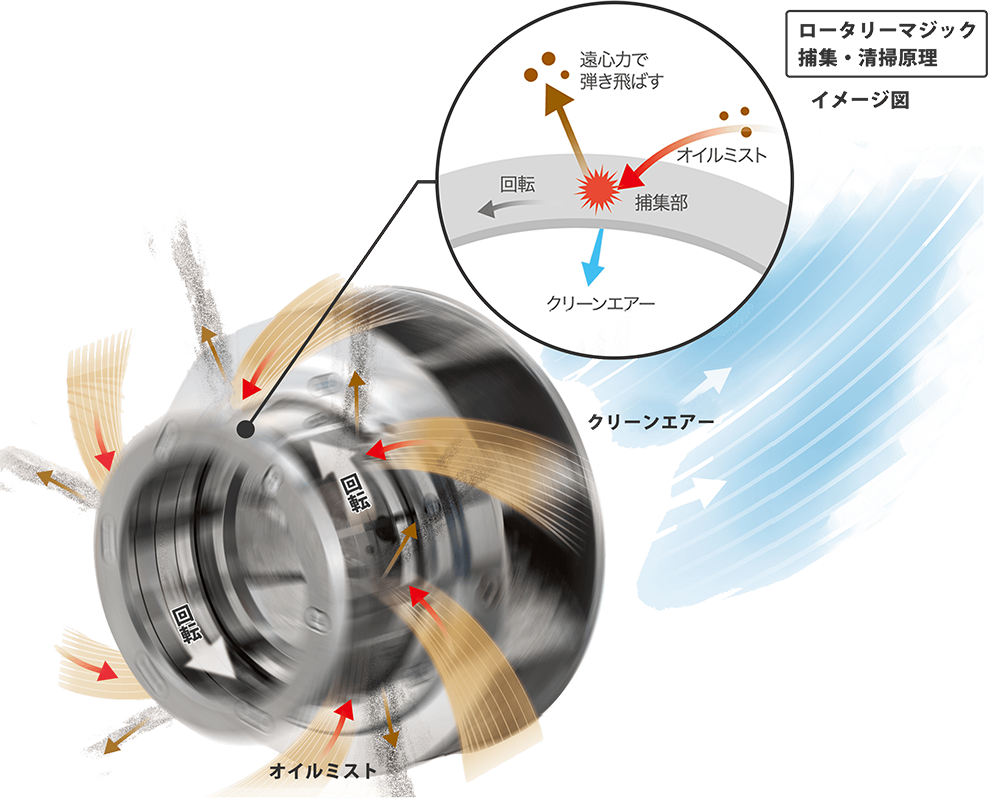

ステンレス薄板に特殊加工を施した、新開発の「ロータリーマジック」機構が高速回転することにより、微細なミストまでも効果的に捕集(1µm以上99%)。
さらに、付着したミストを遠心力で弾き飛ばすことにより自浄作用が働き、高い捕集性能を長時間維持します。

特徴1

特徴 2

限りなくメンテナンスレスへ

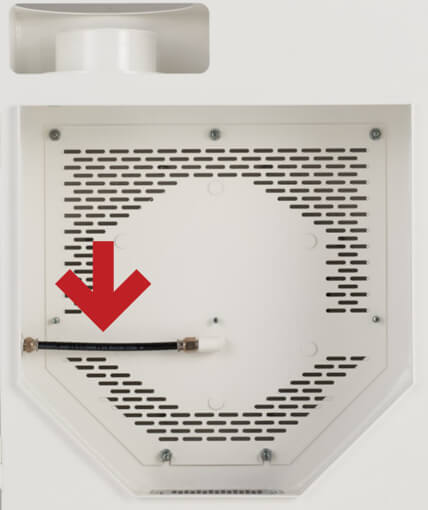

洗浄用の逆洗配管を標準装備  作業者の負担や手間を大幅軽減

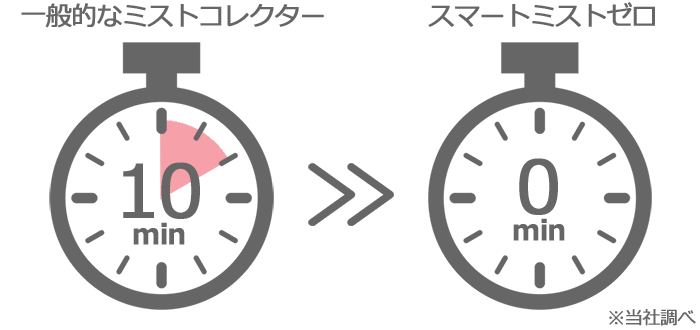

捕集性能の低下が見られた場合でも本体を開閉することなく、エアーによるロータリーマジックの洗浄が可能。

常にキレイな状態を保ちます。

※供給エアー(圧力範囲は0.2~0.4[MPa])はご用意ください。
逆洗機構をタイマー制御できる逆洗ユニット(オプション)はこちら

特徴2

特徴 3

ワンアクセスメンテナンス

メンテナンスの手間・時間を最小化

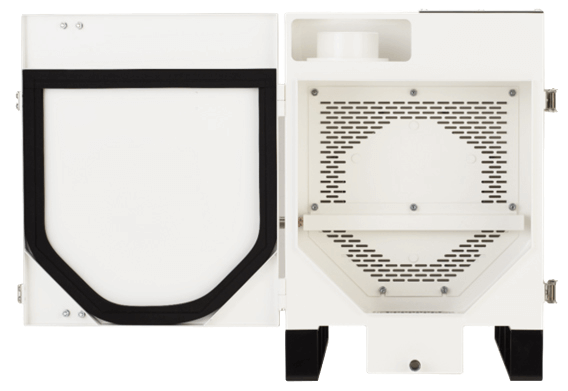

正面扉を開けるだけで、主要部分のメンテナンスが可能。

工具レスで扉を外すことも可能なため、狭いスペースでの作業もラクラク!

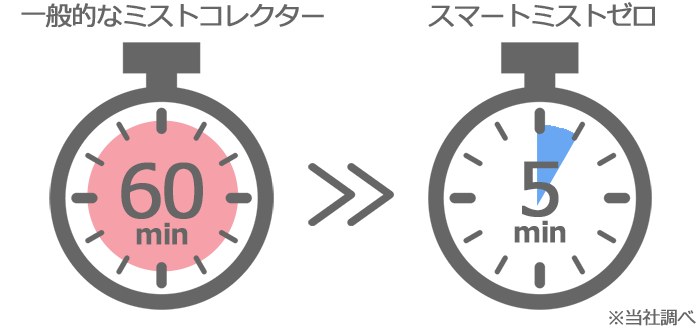

メンテナンスにかかる時間や手間を最小化し、省人化に貢献します。

特徴3

内部構造

スマートミストゼロ内部構造

Option

お客様のニーズに合わせた使い方広がるオプション
(インターフェース付)

1 自動化でメンテナンス時間を大幅削減

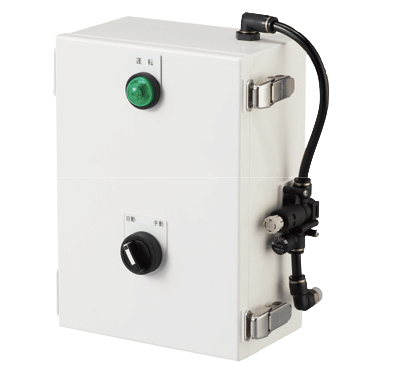

タイマー制御式の逆洗ユニットを取り付けることで、ロータリーマジックの洗浄を自動化。定期的に自動で捕集部を洗浄できるためキレイが続きます。

型式
XWU-□□□
品名
逆洗ユニット

※□□□には本体型式名の数字が入ります。

スマートミストゼロ オプション1

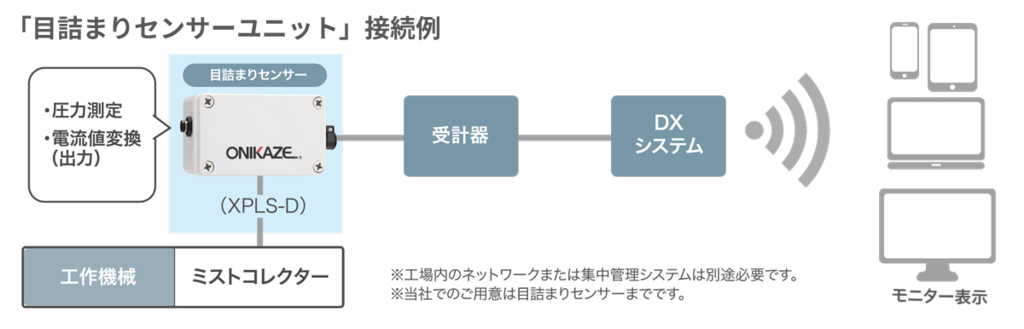

2 見える化で状態確認時間を大幅削減

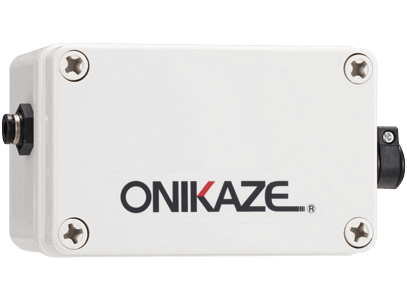

圧力を測定し、電流値に変換(出力)することで、ミストコレクターの運転状況を見える化。現場での実機確認や人力での点検が不要になるため、無駄な作業を省き、省人化に貢献。メンテナンスにかかるコストを削減します。

型式
XPLS-D
品名
目詰まりセンサーユニット

スマートミストゼロ オプション2

スマートミストゼロ オプション2

3 微細粒子や油煙を捕集

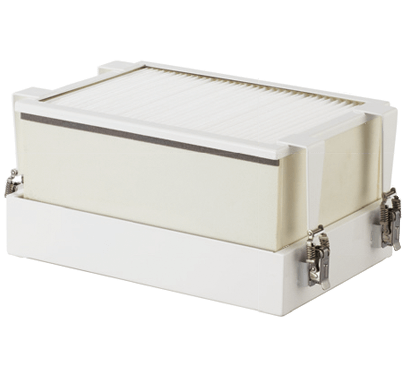

FUボックスは、本体では捕りきれない微細ミストや油煙等を捕集します。
FUボックス装着時の捕集効率は99.93%(0.3µm以上)です。

※写真はファイナルフィルターユニット付です。
 別途ファイナルフィルターユニットの購入が必要です。

型式
XFK-□□□
品名
FUボックス

※□□□には本体型式名の数字が入ります。

スマートミストゼロ オプション3

仕様

形式SMX-40SMX-100SMX-150
電源 AC200/200/220V
3φ 50/60/60Hz
AC200/200/208/220/230V
3φ 50/60/60/60/60Hz
電動機 0.4kW 2Pole 0.75kW 2Pole 1.5kW 2Pole
性能最大風量[m³/min] 4.7/5.7 7.7/9.3 13/15.3
最大静圧[Pa] 487/743 602/895 975/1379
騒音値 dB(A) 69/72 71/75 72/76
捕集効率 99% (1μm以上)
質量[kg] 42 55 77
吸込口径 φ98 φ123 φ148
許容吸入温度 75℃ 但し、電動機の周囲温度は40℃以下のこと
塗装色 N-93,マンセル N9.3近似(白)/N-10近似,マンセル N1近似(黒)
外形寸法(W×D×H)[mm] 443×613×575 493×685×625 593×823×725
RoHS対応 全機種対応
