超高温下環境、雰囲気ガス中において、

引張・圧縮試験ができます。

高温雰囲気引張試験機 CATY-T3V

高温雰囲気引張試験機

高温雰囲気引張試験機 CATY-T3V は、

米倉製作所を代表する高温加熱炉（IRイメージ炉）で、真空および不活性ガス雰囲気中において引張試験ができる、ハイブリッドな試験機です。クリーンエネルギーのニーズの高まりに対応。引張試験を真空、不活性ガス雰囲気中かつ、高温下での金属材料の材料特性評価を実現。

優れた3つの特徴

■ 最高1500℃・最大10kN 「超高温下での応力試験を実現」

■ 真空チャンバー構造で　「雰囲気ガス各種対応可能」

■ 操作・取付が簡単・時短「こだわりの使いやすさ」

アプリケーション：様々な試験環境を実現できます！

ソフトウェア

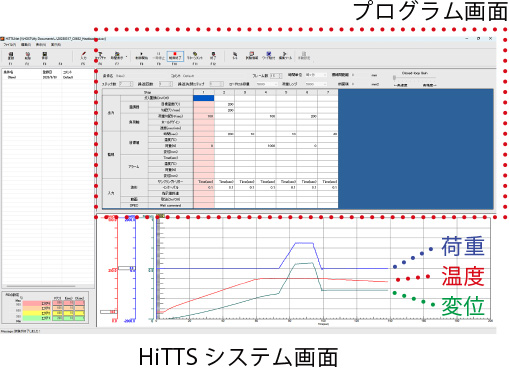

『高温試験プログラムシステム HiTTS』

HiTTS（ヒッツ）は、汎用PCと試験機・温調ユニットを接続、引張・曲げ試験や温調の制御、試験中の物性データ・画像の取込を行うソフトです。
駆動・温度はPCで制御されており、取得データ（時間、荷重、変位、温度）は試験条件やコメントとともにテキスト形式で保存されます。
試験動作はパターン化して保存でき、複雑な試験も繰り返し実行可能です。

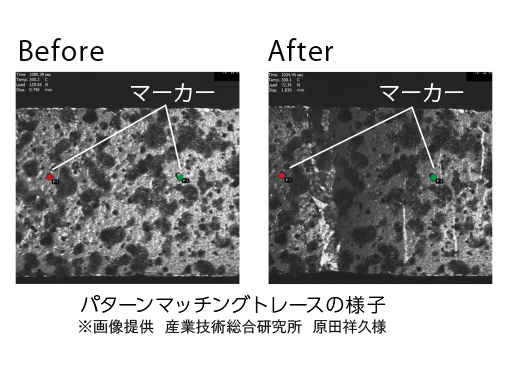

『リアルタイム画像歪み計測ソフトウエア　HiTTS-RIEM』

HiTTS-RIEMは画像トレースを用いた画像歪み計測機能です。
耐高温マーカーをスプレーしたサンプルを使い任意の変位をリアルタイムで測長することが可能です。
この機能を利用することにより高温下の変位制御サイクル試験、S-Sカーブのプロットが可能になり、高温下での材料特性の評価がさらに加速できます。

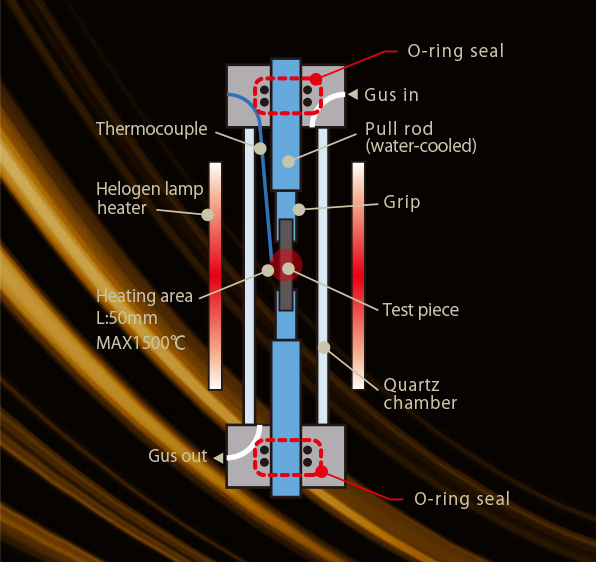

原理構造

TPは石英チャンバー内に設置され、真空・ガス置換が可能です。
試験ロッドは水冷・Oリング密封されており、ハロゲンランプで外側から集光加熱されます。

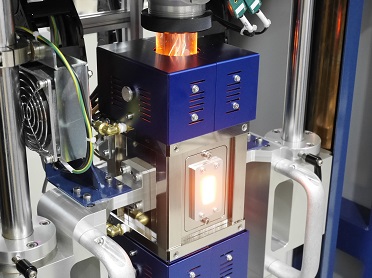

試験の様子はチャンバー越しに観察できます。

設置例

紹介動画

YouTubeチャンネルにて動画公開中です。
→こちらをクリック、または下の【このページの関連ページ】よりぜひご覧ください！

製品概要	■ 加熱炉温度範囲：100～1500℃ 昇温速度：1℃/min～15℃/sec 加熱方式：赤外線４楕円集光加熱雰囲気：大気・不活性・還元・真空炉体冷却：水冷（水道水もしくはチラー）電源容量：単相200V40A 炉体昇降機能：手動上下スライド式（サンプル交換時） ■ 試験機本体容量：MAX10ｋN 速度：0.01～200mm/min クロスヘッドストローク：200mm 制御方式：CPU制御サーボモータロードセル：交換脱着式ロードセルアンプ：4レンジ切替　　　　　　　　　キャリブレーション・オートバランス機能 ■ 電源容量三相200V　30A ■ 試験チャック温度、荷重、変位プログラム制御、時間vs 温度、荷重、変位プロット表示、データ保存、レポート機能 ■ コントローラおよび専用ソフト温度、荷重、変位プログラム制御、時間 vs 温度、荷重、変位プロット表示、データ保存、レポート機能 ■ 外観寸法本体：W960×D600×H1730mm 制御ラック：W600×D600×H1880mm ※ 仕様は試験内容によって、変更する可能性があります
特徴	・IRイメージ炉の集光加熱方式による約15℃/secの急速昇温・加熱ランプOFFで急冷・温度の高・低速制御も可能で優れた温度制御・真空チャンバー構造を採用で加熱炉内の雰囲気ガスも自動制御・高真空下における加熱、不活性ガス（N2、アルゴン）、還元雰囲気下などに対応・実際の使用環境を再現した、高温下での様々な引張試験が可能・温度センサ（熱電対）でサンプルの温度を測定・急速加熱・冷却で電気炉に比べ試験時間を大幅に短縮・加熱炉は、真空チャンバーごと下部へスライド、サンプル交換もラク・試験片に合わせた耐熱チャックも多種でご用意
製品名・型番等シリーズ名	高温雰囲気引張試験機 CATY-T3V
価格	お問い合わせください
