超高速・正弦波振動制御器 『Master Pro APD-300』シリーズ

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
振動試験装置 疲労耐久試験装置  /  自動車 産業機械機器 試験・分析・測定

新型多機能 正弦波振動コンソール Master上位機種

Master Pro (APD-300)』シリーズ

〜 テーマはREBORN! 購入後に組み替え可能な全く新しい発想

振動⇔疲労⇔磨耗

一台で両方の試験に対応可能 将来的にステップアップも出来ます 〜



完全デジタル高速正弦波・振動試験装置『Master Pro APD-300』シリーズは、加速度・荷重・絶対位置変位制御の3つのモデルをラインナップ。あらゆる振動・試験に関する試験の答えを出します。カスタム対応も喜んで承ります!



超高速! 疲労耐久振動コンソール『APD-300FCL』
荷重・変位制御(絶対位置)制御モデル 疲労耐久・振動試験に最適!!

※システム名称「L-Master Pro」

超高速 疲労耐久振動コンソール『FCG-Master 300FCL』画像



  • 疲労試験機にジャストフィット!
  • 荷重制御と絶対位置変位制御による超高速疲労耐久試験に最適です。
  • 超高速でギガサイクル試験の問題を解決!
  • やわらかい試験片にも対応できます。
  • 荷重1ch 変位1ch(計算での加速度設定不可)

組み替え可能機種

G-Master Pro

D-Master Pro



 使用事例をご紹介】 ~超高速疲労耐久試験事例~

  • カーボン繊維1本やチタン製極小M1ネジにおける極小負荷を制御
  • 100Hzを超える周波数での試験
  • 従来の装置では能力限界のため不可能であった絶対位置制御試験
    ※色々探しても絶対位置制御の振動制御装置は見つからないとのこと
  • 車載用コネクターの耐久試験
    ※従来は、決められた位置からの繰り返し疲労試験できる装置が無く相対的変位試験しかできなかった
  • 0.1Hzなど極低周波数におけるシュミレーション(心臓の動き)
    ※加速度では制御不可能

基本単体価格 \1,580,000 超高速試験でギガサイクル問題を解決!

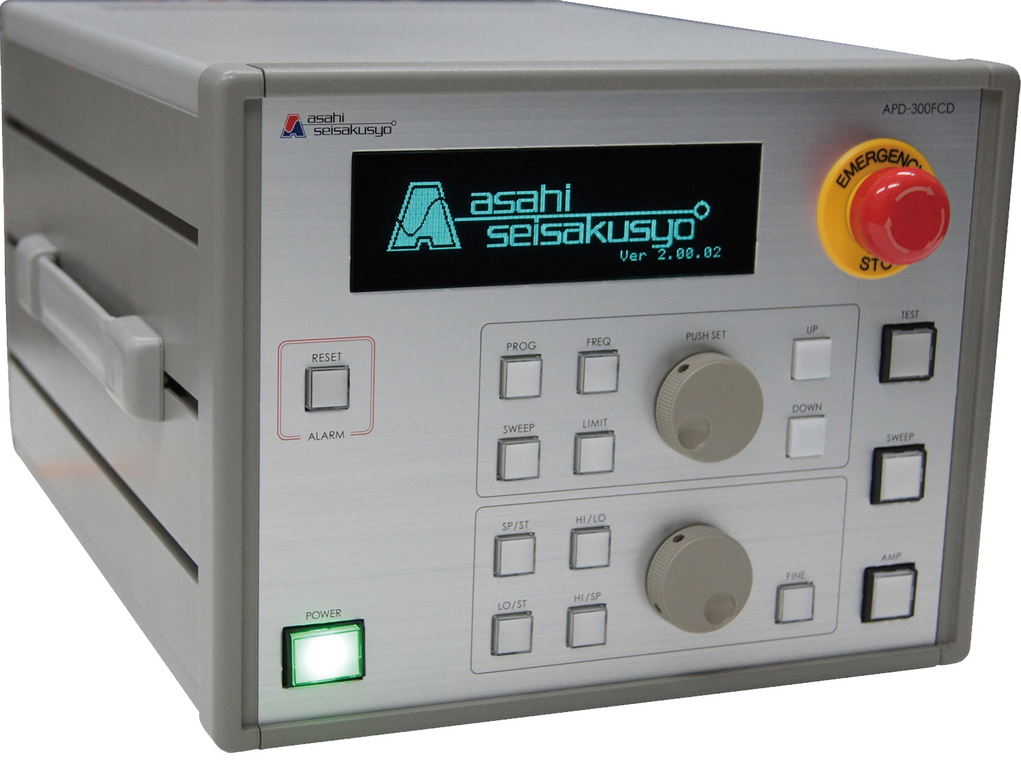

絶対位置変位制御振動コンソール『APD-300FCD』

加速度・変位 (演算相対位置)制御モデル

※システム名称「D-Master Pro」

絶対位置変位制御振動コンソール『FCD-Master 300FCD』画像



  • 入力2ch 装備で伝達率計測や共振探査まで可能!
  • 変位1ch(計算での加速度設定出来ます
  • PCからの操作とデータロギング機能を実現
    (ソフトウェアはオプション)
  • リモート操作も標準装備
  • 掃引設定にoct/minを追加

組み替え可能機種

L-Master Pro

G-Master Pro

使用事例をご紹介

  • 複写機の送りローラーシュミレーション
    ※絶対的な位置での繰り返し振動が必

基本単体価格¥1,220,000 超低域・絶対位置制御はおまかせ!

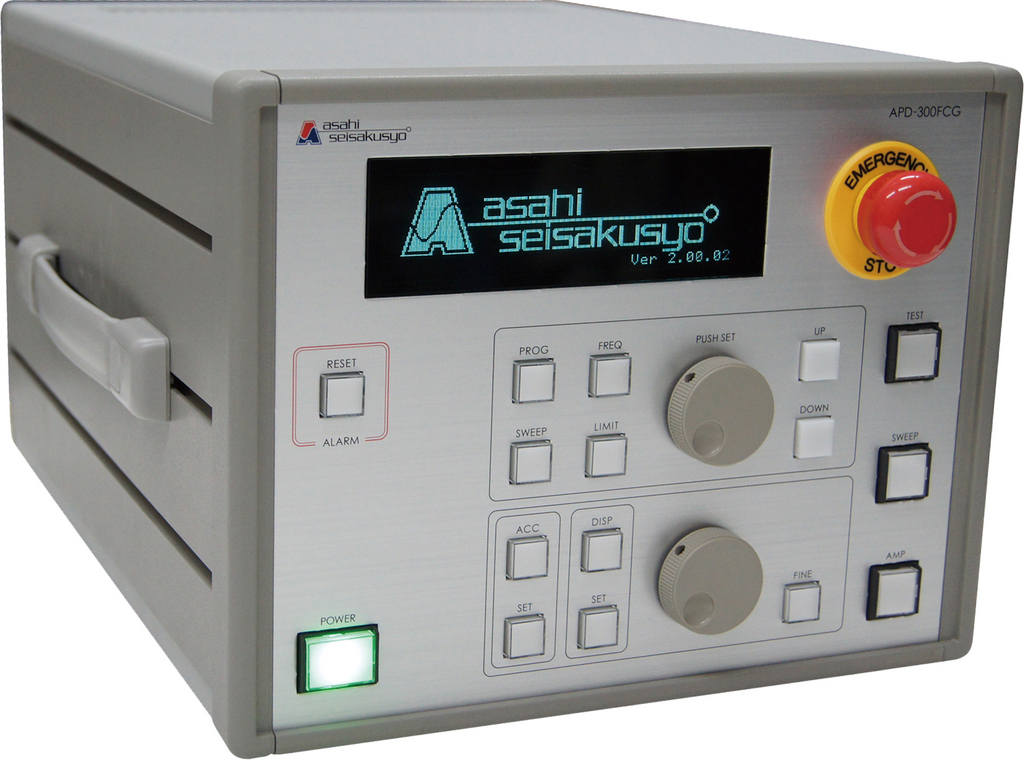

高機能 正弦波 振動コンソール『APD-300FCG』

加速度(演算)・変位(絶対位置)制御モデル

※システム名称「G-Master Pro」

旭製作所オリジナルの絶対位置で制御できる数少ない振動制御装置です。



高機能 正弦波振動コンソール『FCG-Master 300FCG』 画像

  •  既存の振動試験機ではできなかった絶対位置の制御が可能(極低域0.1Hzからの制御も可能)
  • 位置を指定しなければならない試験(ハーネスの耐久試験など)への決定打
  • 振動試験の範囲が広がります。
  • 入力制御1ch モニター1ch
    (加速度から計算した変位制御は可能)

組み替え可能機種

L-Master Pro

D-Master Pro



基本単体価格 ¥1,260,000 PC連携で共振探査・データロギングもおまかせ!







小型振動試験装置 『WaveMaker』シリーズのカタログダウンロード  各試験機装置の仕様など詳細は、カタログでご覧いただけます。

-----------------------------------------------------------------------------

旭製作所は、起振機支持機構特許ほか、多軸型、最大振幅など、独自の技術を多数保有。
技術力とアイデアで、振動試験機や起振機の特注やカスタマイズを得意とする振動試験装置の開発メーカーです。


規格品だけでなく、各種治具製作、特殊筐体の対応を含め、振動に関することは、お気軽にお問い合わせください。



製品概要 新開発の多機能振動コンソールです。廉価版の正弦波振動制御装置としてベストセラーとなったAPD200シリーズで要望の多かった機能を取り入れ大幅に性能アップを図りました。
特徴 ◎USB搭載(ネイティブ)
PCからコントロール可能で、各種カスタムソフトウエアにより抵抗・温度・荷重(その他電圧に変換すれば全て可能、アナログ標準・デジタルオプション)などを加振データーと共にデーターを収集できる事も可能です。

◎加速度入力2ch化(FCGモデル)
200シリーズでは制御1chである為、試験体の特性を計るにはもう1chの計測機器と分析装置(FFTアナライザー・周波数分析機等)が必要でした。300シリーズではセンサー入力2chを装備することで可能にしました(WindowsPCが必須UBS接続)200万以上する専用の振動制御装置を購入すること無く、分析が行えます。

◎スロット方式による組み替え
200シリーズでは完全スタンドアローン制御器の為、拡張性は望めませんでした。そこで全く新しい発想で開発されたのがスロット方式であります。これは計測ユニット・電力増幅ユニットを取り外し可能にし、差し替えるだけでプログラムも変更になるシステムです。加速度による振動制御装置を荷重・変位による疲労耐久試験機に組み替えることがユーザー様側で簡単にできるようになりました。
最初から組み替え可能なモデルや、導入後でも組み替え出来るなど対応は柔軟に可能です。二つの計測ユニットがあれば加速度(2ch)・変位・荷重と3つの物理量でテストが可能になります。
フロントパネルは刺すユニットにより点灯色が異なり動作モードの確認も簡単です。
製品名・型番等
シリーズ名
APD-300
価格 単体価格は122万~試験力によりセット価格が変わります
納期 3~60日まで。
モデル・在庫・オプションにより変化します。
最短納期を目指します。
メンテナンス体制 代替え機用意。
通常一週間以内。
原因が特定された場合にはスロット交換可能。
