熱交換器（レキュペレーター）

シュミッチェ・シャックの熱交換器（レキュペレーター）ソリューションは、工業用の燃焼プロセスにおいて効率と生産性を向上させるための効果的な方法です。

熱交換器（レキュペレーター）、燃焼用の空気を予熱するために排ガスからの熱エネルギーを活用します。熱交換器は排ガス中の熱エネルギーを回収し、それを燃焼用の空気へ伝えます。

多くのプロセスでは、排ガス中に汚れや腐食性物質が存在し、熱交換器が詰まったり損傷したりすることがあります。

しかし、シュミッチェ・シャックの熱交換器（レキュペレーター）は、これらのな苛酷な条件に耐える環境に厳しい状況でも優れた性能を発揮します。

シュミッチェ・シャックの熱交換器（レキュペレーター）は、ダストを含んだガスを冷却するために設計されており、最高温度は1,100℃まで扱えます。エネルギーを回収して燃料の節約と効率を向上させるだけでなく、900℃以上の予熱温度にすることも可能です。

熱交換器（レキュペレーター）は、排ガスの吸収と変換において重要な役割を果たします。燃料の消費を削減し、温室効果ガスの排出を大幅に減らすことができます。これにより、環境への負荷を軽減し、持続可能な運用を実現することができます。

熱交換器（レキュペレーター）は、生産工程から排出される排ガスの熱エネルギーの活用において重要な役割を果たします。燃料消費を節約し、温室効果ガスの大気中への排出を大幅に削減することができるのです。

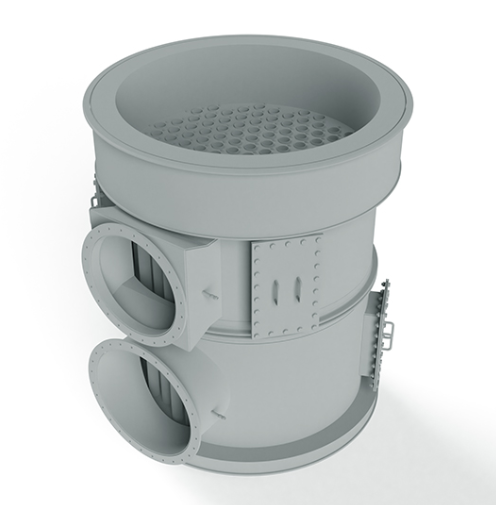

フリューチューブ型レキュペレーター

フリューチューブ型レキュペレーターは、高温のガスが洗浄システムに到達するのを防ぐと同時に、高温の煙ガスからエネルギーを回収するために設置します。

カーボンブラックプロセスや汚泥焼却プロセス向けのSCHACK®煙管式レキュペレーターソリューションについて、詳しくはこちらをご覧ください。

メリット

• 粒子負荷の高いガスへの対応
• 汚れの発生が少なく、高い信頼性を実現
• 固体粒子を含むガスへの適用
• セルフクリーニング設計
• 耐腐食性

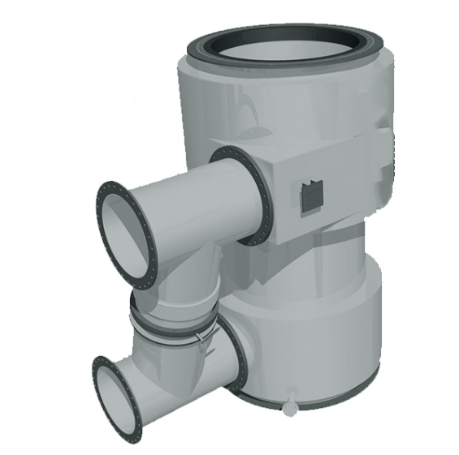

ラディエイション型レキュペレーター（二重円筒式）

ラディエイション型レキュペレーターは、同心円状に配置された2つのシリンダーで構成されています。熱を伝達するために、放射型レキュペレーターの設計は、高い排ガス入口温度に耐えられるものでなければなりません。

鉄鋼業の加熱炉やガラス炉、アルミニウム炉に適しており、汚泥焼却プロセスにも適用可能です。

メリット

• 熱設計と機械設計を一手に引き受ける
• 燃焼用空気の予熱による燃料消費量の低減
• 同心円状に配置された2つのシリンダー
• フィンにより加熱面を拡大し、熱伝達を改善
• フィンにより、均一な流れを実現
• 粉塵の多い排ガスにも対応可能
• 標準仕様のほか、個々のプロジェクトやプロセス要件に合わせたカスタマイズも可能

ケージ型レキュペレーター

SCHACK®ケージ型レキュペレーターは、耐火物でライニングされたケーシング内に設置されます。内殻はリング状に配置されたチューブケージで代用され、ここで空気が循環し、熱伝達は放射によって行われます。

メリット

• 安定した空気の流れにより、ケージ内のチューブの温度が均質になる
• 信頼性の高い素材と高温に強い加熱管
• 交換エレメントがフレームから独立しているため、メンテナンスが容易
• ケージ型レキュペレーターの定位置に設置されたエアヘッダ
• チューブシステムは上部および下部に向かって拡張可能
• SCHACK®ケージ型レキュペレーターは、大量に高温に予熱することが可能

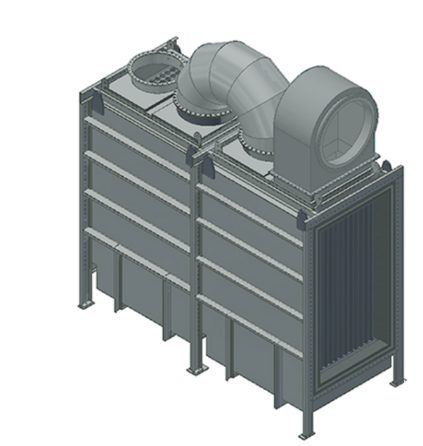

チャンネル型レキュペレーター

SCHACK®チャンネル型レキュペレーターは、空気だけでなく、さまざまなプロセスガスや廃棄物ガスの流れを予熱するために世界中で広く使用されています。

このレキュペレーターは、排ガスから間接的に熱を回収して燃焼源に戻し、補助燃料の消費量を削減します。

また、プロセスガスやその他の気体媒体を予熱することで廃熱を間接的に回収し、システム全体の効率を向上させることも可能です。
