水平テーブル付単軸動電式
i220/SA2M/H6
| 特徴 | 小型機器、部品向け |
|---|---|
| 型名 | i220/SA2M/H6 |
| 振動数範囲 | 5～3300 Hz |
| 定格加振力 | 8 kN |
| 最大加速度 | 1159 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 6.9 kg |
| 最大搭載質量 | 200 kg |
| 振動台寸法 | φ190 mm |
| 加振力 | 正弦波 ： 8 kN ランダム波 ： 5.6 KNrms ショック波 ： 16 kN |
| 水平テーブル | |
| 寸法 | 630×630 mm |
| 可動部質量 | 35 kg |
| 最大搭載質量 | 300 kg |
i240/SA4M/H8
| 特徴 | 中型機器向け |
|---|---|
| 型名 | i240/SA4M/H8 |
| 振動数範囲 | 5～2600 Hz |
| 定格加振力 | 24 kN |
| 最大加速度 | 1140 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 21 kg |
| 最大搭載質量 | 400kg |
| 振動台寸法 | φ290 mm |
| 加振力 | 正弦波 ： 24 kN ランダム波 ： 24 KNrms ショック波 ： 48 kN |
| 水平テーブル | |
| 寸法 | 800×800 mm |
| 可動部質量 | 45 kg |
| 最大搭載質量 | 300 kg |
i260/SA7M/H12
| 特徴 | 大型機器向け |
|---|---|
| 型名 | i260/SA7M/H12 |
| 振動数範囲 | 5～2600 Hz |
| 定格加振力 | 54 kN |
| 最大加速度 | 1000 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 54 kg |
| 最大搭載質量 | 1000kg |
| 振動台寸法 | φ446 mm |
| 加振力 | 正弦波 ： 54 kN ランダム波 ： 54 KNrms ショック波 ： 108 kN |
| 水平テーブル | |
| 寸法 | 1200×1200 mm |
| 可動部質量 | 230 kg |
| 最大搭載質量 | 1000 kg |
水平テーブル付単軸動電複合
EM2505/SA5M/H/C
| 型名 | EM2505/SA5M/H/C |
|---|---|
| 加振力 | 35 kN |
| 水平テーブル | 1000×1000 mm |
J260/SA7M/H10/C
| 型名 | J260/SA7M/H10/C |
|---|---|
| 加振力 | 54kN |
| 水平テーブル | 1000×1000 mm |
単軸動電式複合
i220/SA1M/C
| 特徴 | 中型機器向け |
|---|---|
| 型名 | i220/SA1M/C |
| 振動数範囲 | 5～3000 Hz |
| 定格加振力 | 8 kN |
| 最大加速度 | 1159 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 6.9 kg |
| 最大搭載質量 | 200 kg |
| 振動台寸法 | φ190 mm |
| 加振力 | 正弦波 ： 8 kN ランダム波 ： 5.6 KNrms ショック波 ： 16 kN |
| 恒温恒湿槽 | |
| 型名 | Syn-3HW-70-1V |
| 内法（W×D×H） | 1000×1000×1000 mm |
| 温度範囲 | -70 ℃ ～ +180 ℃ |
| 温度変化率 | 1.5 ℃/min （-40 ℃ ～ +180 ℃) |
| 湿度範囲 | 20～98 % |
i230/SA2M/C
| 特徴 | 小型機器 部品向け ISO16750 対応 |
|
|---|---|---|
| 型名 | i230/SA2M/C | |
| 振動数範囲 | 5～3000 Hz | |
| 定格加振力 | 16 kN | |
| 最大加速度 | 1159 m/s2 | |
| 最大速度 | 2.2 m/s | |
| 最大変位 | 51 mmp-p | |
| 可動部質量 | 13.8 kg | |
| 最大搭載質量 | 300 kg | |
| 振動台寸法 | φ200 mm | |
| 加振力 | 正弦波 ： 16 kN ランダム波 ： 11.2 KNrms ショック波 ： 32 kN |
|
| 恒温恒湿槽 | ||
| 型名 | Syn-3HW-70-1V | |
| 内法（W×D×H） | 1000×1000×1000 mm | |
| 温度範囲 | -70 ℃ ～ +180 ℃ | |
| 温度変化率 | 1.5 ℃/min （-40 ℃ ～ +180 ℃) |
|
| 湿度範囲 | 20～98 % | |
i240/SA3M/C
| 特徴 | 中型機器向け ISO16750対応 高速温度変化率（5 ℃/min） |
|---|---|
| 型名 | i240/SA3M/C |
| 振動数範囲 | 5～2600 Hz |
| 定格加振力 | 24 kN |
| 最大加速度 | 1140 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 21 kg |
| 最大搭載質量 | 400 kg |
| 振動台寸法 | φ290 mm |
| 加振力 | 正弦波 ： 24 kN ランダム波 ： 24 KNrms ショック波 ： 48 kN |
| 恒温恒湿槽 | |
| 型名 | Syn-3HW-70-5V |
| 内法（W×D×H） | 1000×1000×1000 mm |
| 温度範囲 | -70 ℃ ～ +180 ℃ |
| 温度変化率 | 5 ℃/min （-40 ℃ ～ +180 ℃) |
| 湿度範囲 | 20～98% |
i250/SA5M/C
| 特徴 | 大型機器向け 大加速度 ISO16750対応 |
|---|---|
| 型名 | i250/SA5M/C |
| 振動数範囲 | 5～2500 Hz |
| 定格加振力 | 40 kN |
| 最大加速度 | 1080 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mmp-p |
| 可動部質量 | 37 kg |
| 最大搭載質量 | 600 kg |
| 振動台寸法 | φ440 mm |
| 加振力 | 正弦波 ： 40 kN ランダム波 ： 40 KNrms ショック波 ： 80 kN |
| 恒温恒湿槽 | |
| 型名 | Syn-3HW-70-1W |
| 内法（W×D×H） | 1100×1100×1100 mm |
| 温度範囲 | -70 ℃ ～ +180 ℃ |
| 温度変化率 | 1.5 ℃/min （-40 ℃ ～ +180 ℃) |
| 湿度範囲 | 20～98 % |
i260/SA7M/C
| 特徴 | 大型機器向け 大加速度 ISO16750対応 大型高温槽 |
|
|---|---|---|
| 型名 | i260/SA7M/C | |
| 振動数範囲 | 5～2600 Hz | |
| 定格加振力 | 54 kN | |
| 最大加速度 | 964 m/s2 | |
| 最大速度 | 2.2 m/s | |
| 最大変位 | 51 mmp-p | |
| 可動部質量 | 56 kg | |
| 最大搭載質量 | 1000kg | |
| 振動台寸法 | φ446 mm | |
| 加振力 | 正弦波 ： 54 kN ランダム波 ： 54 KNrms ショック波 ： 108 kN |
|
| 恒温恒湿槽 | ||
| 型名 | Syn-5HW-70-1W | |
| 内法（W×D×H） | 1400×1200×1400 mm | |
| 温度範囲 | -70 ℃ ～ +180 ℃ | |
| 温度変化率 | 1.5 ℃/min （-40 ℃ ～ +180 ℃) |
|
| 湿度範囲 | 20～98 % | |
多軸動電式
TS-1000-10L
| 特徴 | 3方向同時 大型機器 耐震評価用 大ストローク |
|---|---|
| 型名 | TS-1000-10L |
| 振動数範囲 | 0.2～100 Hz |
| 定格加振力 | 6.86 kN（各軸） |
| 最大加速度 | 17.1 m/s2 |
| 最大速度 | 0.9 m/s（各軸） |
| 最大変位 | 200 mmp-p（水平） 100 mmp-p（垂直） |
| 可動部質量 | 400 kg |
| 最大搭載質量 | 400 kg |
| 振動台寸法 | 1000×1000 mm |
垂直補助テーブル
TBV-550S-i20-M
| 型名 | TBV-550S-i20-M |
|---|---|
| サイズ | 550×550 mm |
| 質量 | 22 kg |
TBV-750S-J50-M
| 型名 | TBV-750S-J50-M |
|---|---|
| サイズ | 750×750 mm |
| 質量 | 51 kg |
TBV-950S-J50-M
| 型名 | TBV-950S-J50-M |
|---|---|
| サイズ | 950×950 mm |
| 質量 | 120 kg |
立方体治具
TCJ-B150S-A
| 型名 | TCJ-B150S-A |
|---|---|
| サイズ（W×D×H） | 150×150×150 mm |
| 質量 | 3.5 kg |
TCJ-B200S-A
| 型名 | TCJ-B200S-A |
|---|---|
| サイズ（W×D×H） | 200×200×200 mm |
| 質量 | 10 kg |
TCJ-B300S-M
| 型名 | TCJ-B300S-M |
|---|---|
| サイズ（W×D×H） | 300×300×300 mm |
| 質量 | 14 kg |

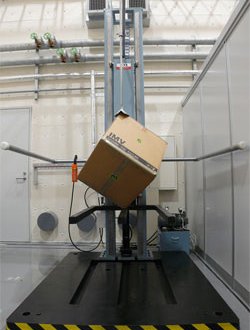

落下試験装置
DLJ-150
| 特徴 | 包装貨物の落下試験用 包装設計の信頼性評価 JIS Z 0200 対応 |
|---|---|
| 型名 | DLJ-150 |
| 最大搭載質量 | 150 kg |
| 落下高さ | 10～1200 mm |
| 最大供試品寸法 | 1000×1000×1000 mm |
