設備情報

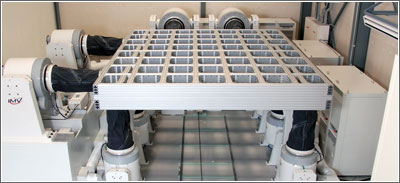

6自由度大型振動台
i260/SA7M
| X（前後） | Y（左右） | Z（上下） | |
| 振動発生機 | i250S×2台 | i240S×2台 | i230×6台 |
| 正弦波加振力 sine peak |
40kN×2台 (80kN） | 24kN×2台 (48kN） | 16kN×6台 (96kN） |
| ランダム波加振力 NBR rms |
28kN×2台 (56kN） | 16.8kN×2台 (33.6kN） | 11.2kN×6台 (67.2kN） |
| 実測波衝撃加振力 shock peak |
147.5kN×2台 （295kNピーク） |
88.5kN×2台 （177kNピーク） |
32kN×6台 （192kNピーク） |
| 最大変位 p-p |
51mm | 51mm | 51mm |
| 加振点間ランダムPSD均一性 | ±3dB: 2～150Hz | ±3dB: 2～150Hz | ±3dB: 2～150Hz |
| 最大搭載質量 | 2500kg | ||
| 供試品取付テーブル | |||
| 振動台A寸法（ねじ位置）： 可動部質量 |
有効寸法 4000×3500mm×H850（試験機-テーブル間の空間） | ||
| 振動台B寸法（ねじ位置）： 可動部質量 |
有効寸法 3000×3000mm×H850（試験機-テーブル間の空間） | ||
水平テーブル付単軸動電式
K125LS/SA18
| 特徴 | 大型 低ピッチング水平加振 |
|---|---|
| 型名 | K125LS/SA18 |
| 振動数範囲 | ～2500 Hz |
| 定格加振力 | 125 kN |
| 最大加速度 | 1000 m/s2 |
| 最大速度 | 2.1 m/s |
| 最大変位 | 60 mmp-p |
| 可動部質量 | 90 kg |
| 最大搭載質量 | 1000 kg |
| 振動台寸法 | φ550 mm |
| 水平テーブル | |
| 寸法 | 1500×1500 mm |
| 可動部質量 | 380 kg |
| 最大搭載質量 | 2000 kg |
VS-12500-140
| 特徴 | 大加振力、高周波数、高加速度 大型水平テーブル付き |
|---|---|
| 型名 | VS-12500-140 |
| 振動数範囲 | 2～2500 Hz |
| 定格加振力 | 122 kN |
| 最大加速度 | 1176 m/s2 |
| 最大速度 | 1.4 m/s |
| 最大変位 | 51 mm p-p |
| 可動部質量 | 89 kg |
| 最大搭載質量 | 2000 kg |
| 振動台寸法 | φ550 mm |
| 水平補助テーブル | |
| 寸法 | 1200×1200 mm |
| 可動部質量 | 270 kg |
| 最大搭載質量 | 2000 kg |
J250/SA5M/HT10
| 特徴 | 大型機器向け、低ピッチング水平加振、 大変位試験、高速度試験 |
|---|---|
| 型名 | J250/SA5M/HT10 |
| 振動数範囲 | ～2200 Hz |
| 定格加振力 | 35 kN |
| 最大加速度 | 777 m/s2 |
| 最大速度 | 2.4 m/s |
| 最大変位 | 100 mm p-p |
| 可動部質量 | 45 kg |
| 最大搭載質量 | 600 kg |
| 振動台寸法 | φ440 mm |
| 水平補助テーブル | |
| 寸法 | 1000×1000 mm |
| 可動部質量 | 220 kg |
| 最大搭載質量 | 1000 kg |
i240/SA3M/H6
| 特徴 | 中型機器、高加速度試験 |
|---|---|
| 型名 | i240/SA3M/H6 |
| 振動数範囲 | ～2600 Hz |
| 定格加振力 | 24 kN |
| 最大加速度 | 1200 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mm p-p |
| 可動部質量 | 20 kg |
| 最大搭載質量 | 400 kg |
| 振動台寸法 | φ290 mm |
| 水平補助テーブル | |
| 寸法 | 630×630 mm |
| 可動部質量 | 45 kg |
| 最大搭載質量 | 300 kg |
i230/SA2M/H6
| 型名 | i230/SA2M/H6 |
|---|---|
| 加振力 | 16KN |
| 水平テーブル | 1000×1000 600×600 |
水平テーブル付単軸動電式複合
i240/SA3M/H8/C
| 特徴 | 中型機器の水平方向複合試験 |
|---|---|
| 型名 | i240/SA3M/H8/C |
| 振動数範囲 | ～2600 Hz |
| 定格加振力 | 24 kN |
| 最大加速度 | 1140 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mm p-p |
| 可動部質量 | 21 kg |
| 最大搭載質量 | 400 kg |
| 振動台寸法 | φ290 mm |
| 水平補助テーブル | |
| 寸法 | 800×800 mm |
| 可動部質量 | 90 kg |
| 最大搭載質量 | 400 kg |
| 温湿度槽 | |
| 型名 | Syn-3HW-50 |
| 内法（Ｗ×D×H） | 1000×1000×1000 mm |
| 温度範囲 | -50 ～ ＋150 ℃ |
| 温度変化率 | 2.0 ℃/min |
| 湿度範囲 | 20 ～ 95 ％RH |
J240/SA3M/H8/C
| 型名 | J240/SA3M/H8/C |
|---|---|
| 加振力 | 24KN |
| 水平テーブル | 800×800 |
単軸動電式複合
i250/SA5M/C
| 特徴 | 大型機器、大加速度、ISO16750対応 |
|---|---|
| 型名 | i250/SA5M/C |
| 振動数範囲 | ～2000 Hz |
| 定格加振力 | 40 kN |
| 最大加速度 | 1081 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mm p-p |
| 可動部質量 | 37 kg |
| 最大搭載質量 | 600 kg |
| 振動台寸法 | φ440 mm |
| 温湿度槽 | |
| 型名 | Syn-3HW-70 |
| 内法 （W×D×H） |
1.0×1.0×1.0 m |
| 温度範囲 | -70 ～ ＋180 ℃ |
| 温度変化率 | 1.0 ℃/min |
| 湿度範囲 | 20 ～ 95 ％RH |
i230/SA3M/C
| 特徴 | 小型機器、部品向け、ISO16750対応、3℃/min |
|---|---|
| 型名 | i230/SA3M/C |
| 振動数範囲 | ～3300 Hz |
| 定格加振力 | 16 kN |
| 最大加速度 | 1159 m/s2 |
| 最大速度 | 2.2 m/s |
| 最大変位 | 51 mm p-p |
| 可動部質量 | 13.8 kg |
| 最大搭載質量 | 300 kg |
| 振動台寸法 | φ200 mm |
| 温湿度槽 | |
| 型名 | IMV-0511 |
| 内法 （W×D×H） |
1.0×1.0×1.0 m |
| 温度範囲 | -40 ～ ＋180 ℃ |
| 温度変化率 | 3.0 ℃/min |
| 湿度範囲 | 20 ～ 98 ％RH |
垂直補助テーブル
TBV-550S-i20-M
| 型名 | TBV-550S-i20-M |
|---|---|
| サイズ | 550×550 mm |
| 質量 | 22 kg |
TBV-750S-J50-M
| 型名 | TBV-750S-J50-M |
|---|---|
| サイズ | 750×750 mm |
| 質量 | 51 kg |
TBV-950S-J50-M
| 型名 | TBV-950S-J50-M |
|---|---|
| サイズ | 950×950 mm |
| 質量 | 120 kg |
TBV-1219S-i50-M
| 型名 | TBV-1219S-i50-M |
|---|---|
| サイズ | 1219×1219 mm |
| 質量 | 300 kg |
立方体治具
TCJ-B150S-A
| 型名 | TCJ-B150S-A |
|---|---|
| サイズ（W×D×H） | 150×150×150 mm |
| 質量 | 3.5 kg |
TCJ-B200S-A
| 型名 | TCJ-B200S-A |
|---|---|
| サイズ（W×D×H） | 200×200×200 mm |
| 質量 | 10 kg |
TCJ-B300S-M
| 型名 | TCJ-B300S-M |
|---|---|
| サイズ（W×D×H） | 300×300×300 mm |
| 質量 | 14 kg |
