精密プレス加工の住野工業
製品・技術

精密プレス加工|高性能・高品質な『精密深絞り加工』に対応

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
精密プレス加工技術  /  自動車

一般プレス加工による一体成形でコストダウンを実現

一般プレス加工による一体成形でコストダウンを実現

独自の加工ノウハウ・金型技術で作り出す深絞り製品。
従来は、止むを得ず樹脂成形や別部品溶接構造でしか出来なかった製品を、一般プレス加工による一体成形でコストダウンを実現します。
薄板から厚板まで、内径・外径高精度の確保、高さ精度の確保で高機能製品を提供します。



プレス加工による深絞り事例紹介

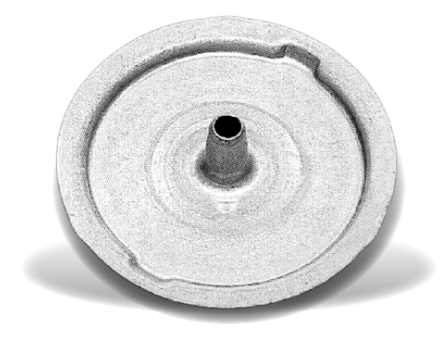

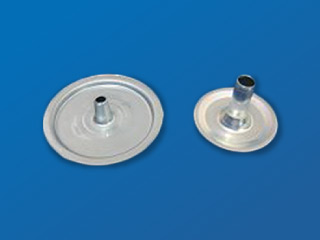

溶接構造から一体成形化によるコストダウン
溶接構造から一体成形化によるコストダウン
部品名称 ファンネル
材質 SPC
板厚 0.5mm
製品精度 絞り部分内径φ6mm、絞り高さ25mm
加工工程 プログレッシブ加工

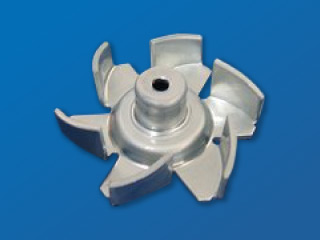

深絞りによる一体加工
深絞りによる一体加工
部品名称 ウォーターポンプインペラー
材質 SPC
板厚 1.2mm
製品精度 内径公差レンジ0.1、内径真円度0.03、絞り深さ20
加工工程 プログレッシブ加工

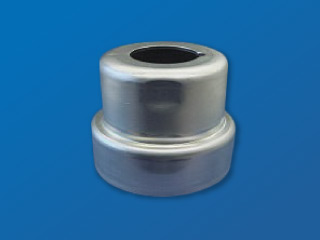

高精度カップ形状の深絞り
高精度カップ形状の深絞り
部品名称 エンジンマウントブラケット
材質 SPHE
板厚 3.2mm
製品精度 内径公差±0.1、絞り高さ105
加工工程 トランスファー加工



樹脂成形からプレス化
樹脂成形からプレス化
部品名称 ファンネル
材質 SPC
板厚 0.5mm
製品精度 絞り部分内径φ6mm、絞り高さ25mm
加工工程 プログレッシブ加工

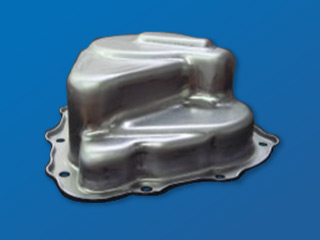

トランスファーによる高精度多段絞り(各箇所へ公差指定)
トランスファーによる高精度多段絞り(各箇所へ公差指定)
部品名称 ミッションプレート
材質 モーターハウジング
板厚 1.4mm
製品精度 絞り高さ80mm
内径公差レンジ
0.02、0.05、0.07
⇒公差指定箇所多数
真円度0.01、
同軸度φ0.03⇒公差指定箇所多数
加工工程 トランスファー加工

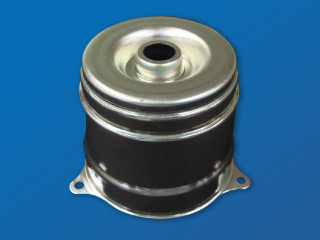

絞り深さ70mm段絞り
絞り深さ70mm段絞り
部品名称 リアハウジングアッシー
材質 SPCC
板厚 1.2mm
製品精度 絞り部高さ71mm、4段絞り
加工工程 トランスファー加工

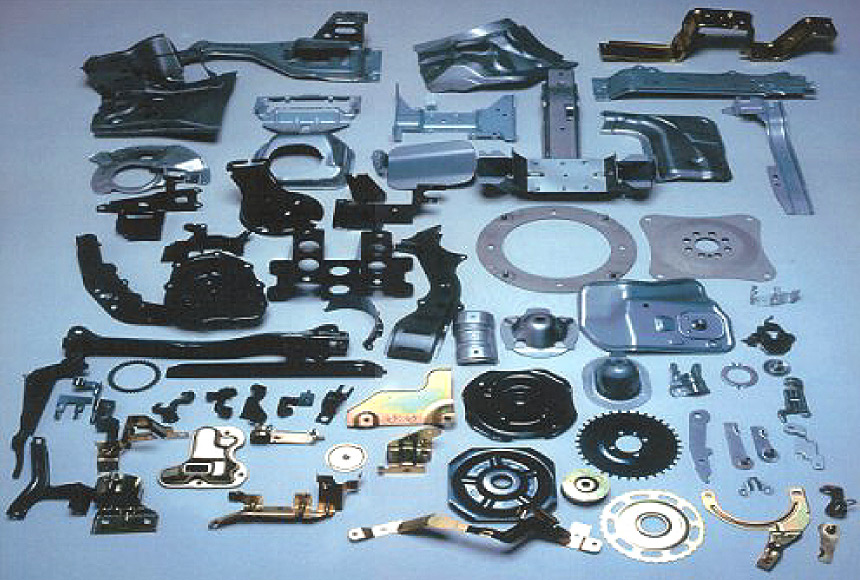

その他加工技術

多量、少量を問わず多品種(3,000点余り)のプレス部品の生産を行っています。
プレス加工から溶接、カチオン電着塗装、組付けやカシメ等、一貫体制であらゆる加工ニーズにお応えします。



実績のある加工材料

材質 一般材(SPH、SPC)、各種メッキ鋼板、高張力鋼板980MPa級、炭素鋼(S45C)、炭素工具鋼(SK5)、クロム鋼(SCr420)、アルミ材、銅材、パイプ材、等
※上記以外の材質もご相談ください
板厚 0.1mm~12.0mm

→加工材料の一覧はこちら

→精密プレス加工技術一覧はこちら

→自動車部品のプレス加工事例はこちら

精密プレス加工はお任せください

住野工業は、100年以上培ってきた技術と最新鋭のシステムにより、確かな品質を誇る部品を製造。
精密打ち抜きプレス加工、精密深絞り加工などの、自動車用プレス加工を得意としています。自動車業界にとどまらず、あらゆる業界のプレス加工にも積極的にチャレンジしています。

住野工業の技術力
コスト削減のご提案
広島を中心とした生産拠点

「こんな精密プレスできるの?」「こんな精密プレスしてほしい」など、お客様のご要望にお応えします。お気軽にお問い合わせ下さい。
形状図面、数量、使用用途など、合わせてご連絡いただけますと対応がスムーズです。
