試験機・検査機（トライボロジー、材料、性能等）

トライボロジー、材料、性能等の試験機を造っています。
企業の研究部署での評価試験機や、大学の実験・実習で使用する装置をご提供します。

• ▼重錘式LFW-1試験機NEW
• ▼低温トルク試験機
• ▼シェル式四球耐荷重能試験機
• ▼高温軸受け試験機
• ▼ロール安定度試験機
• ▼電動カートトルク試験機
• ▼摩擦摩耗試験機
• ▼バウデン試験機
• ▼共鳴実験用治具
• ▼片持ち4軸回転曲げ疲労試験機
• ▼スパークユニット性能検査装置
• ▼小型往復動試験機

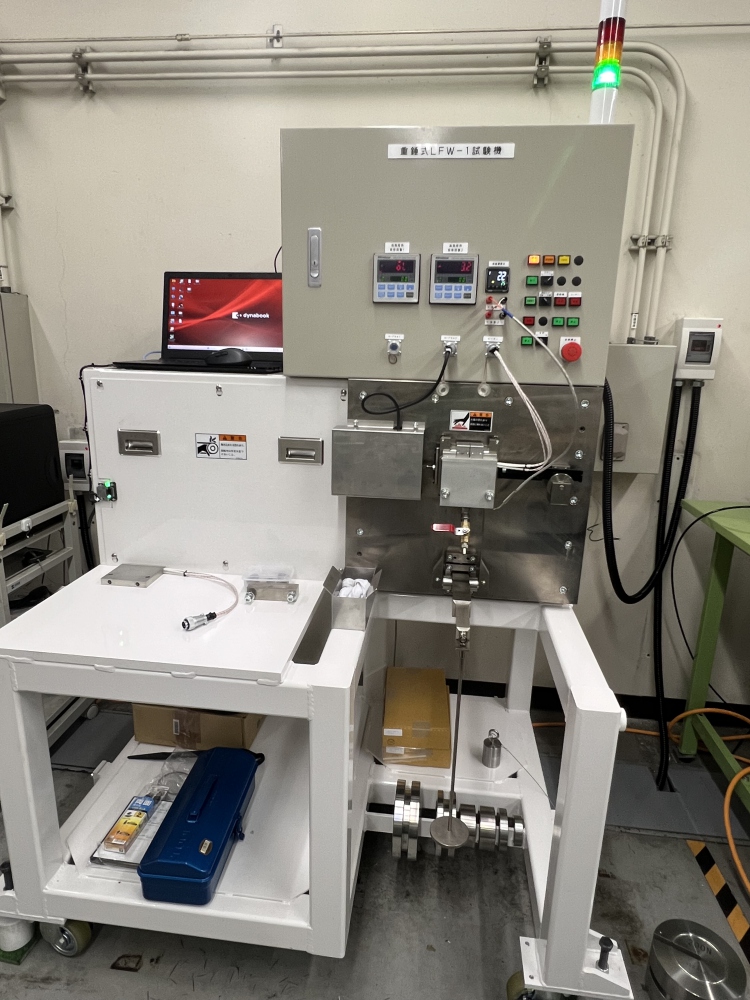

■ 重錘式LFW-1試験機

潤滑油、潤滑剤や固体潤滑皮膜の潤滑性、耐圧性、耐久性を試験します。

• ASTM D 2714、JASO M358規格に準拠

重錘式LFW-1で出来る事

1. 潤滑剤の摩擦係数測定
2. 材料の摩耗評価
3. 潤滑油、潤滑剤や固体潤滑皮膜の潤滑性、耐圧性、耐久性の試験
4. 各種金属材料および複合材料等の耐潤滑性の評価

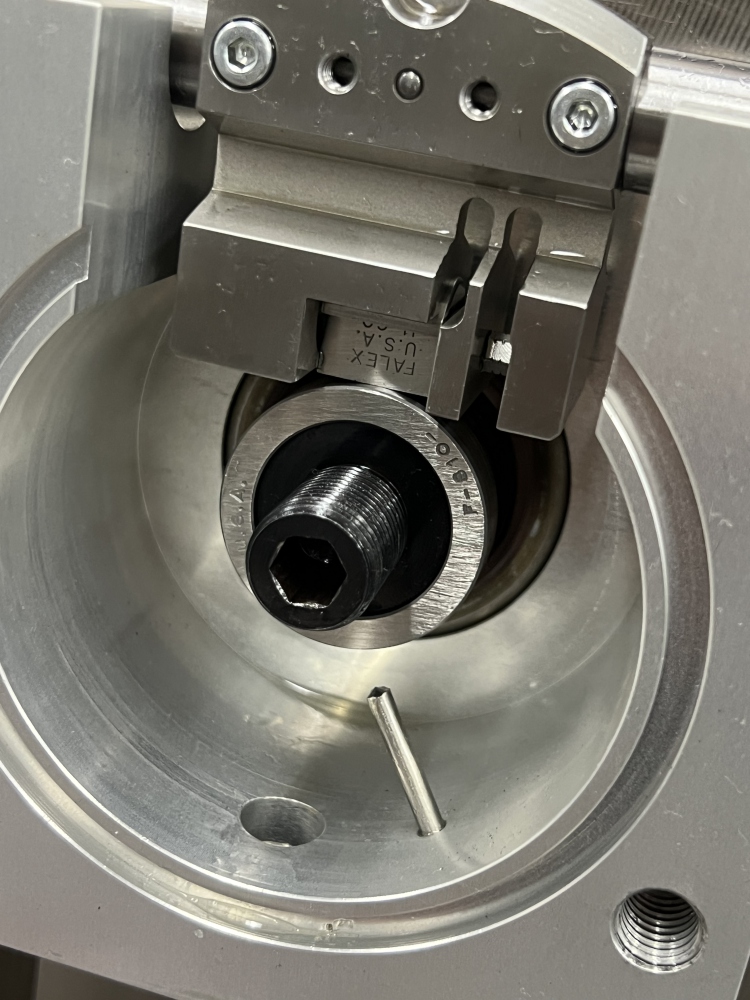

試験部

主軸にリングを取付け、リング上部に接してブロックを固定しブロック上部より負荷を与えてリングを回転させます。

仕様

• 試験機寸法：W1400×D1000×H1960mm
• 重量：約550㎏
• 駆動モータ：3.5kw　200V　サーボモータ
• カートリッジヒータ：単相200V　450W　2本
• 計測器：摩擦測定用ロードセル（低摩擦用、高摩擦用　2種類）
• マルチ入力データ収集システム
• 主軸（リング）回転数：1～3000r.p.m.
• 試料ケース：容量200㏄　室温～150℃
• レバーシステムおよび負荷：レバー比1：10　5000N Max.
• 負荷重量：50N～5000N を50N単位で増量可

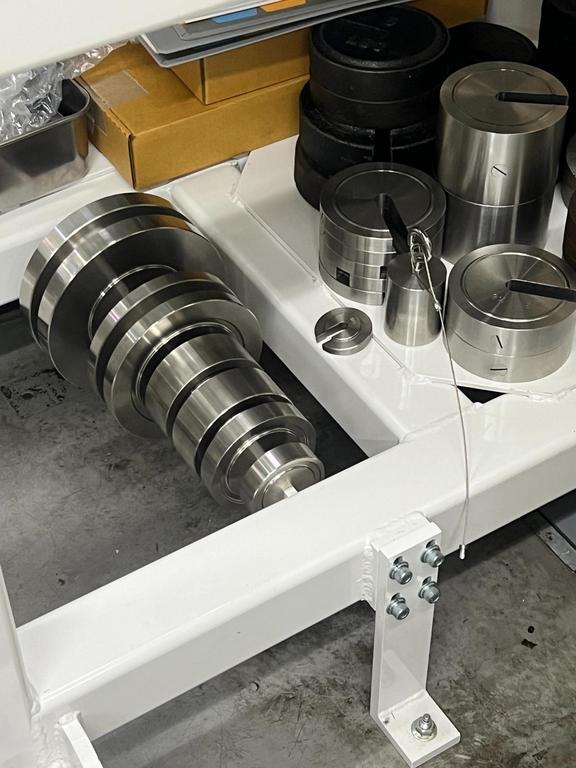

• 重錘：5N～200Nの組み合わせで5N～500Nを5N単位で吊り下げ可

• 試験時間、回転数、温度等の試験設定とデータは全てパソコン画面で操作
• 摩擦力、試料温度、回転数は、リアルタイムにデータロガーを通してパソコンに取り込み、専用ソフトで画面に波形表示を出すことが可能
• 試験データは、CSVで保存し、摩擦係数計算式により摩擦係数の波形に変換が可能

パソコン画面写真

■ 低温トルク試験機

氷点下でのグリース性能を測定します。
治具にセットされたベアリング内のグリース抵抗変動を測定します。

• JIS K 2220.5.14規格に準拠

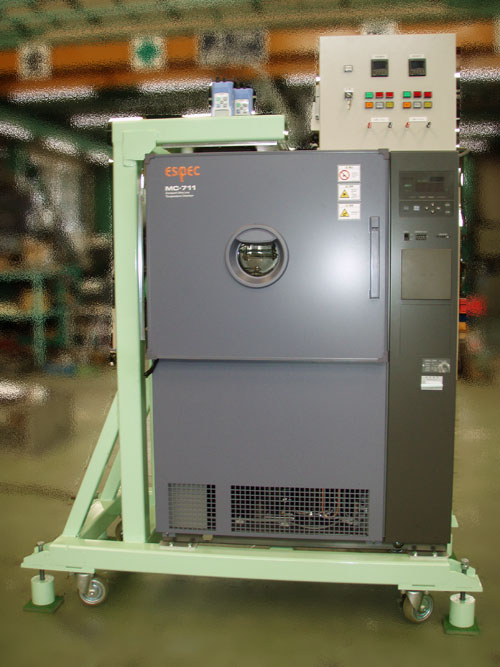

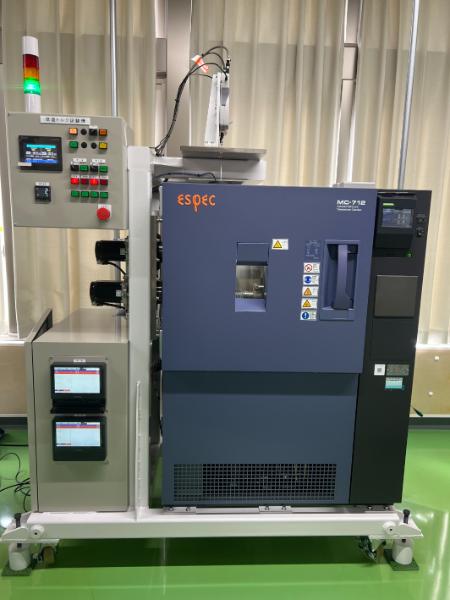

低温トルク試験機

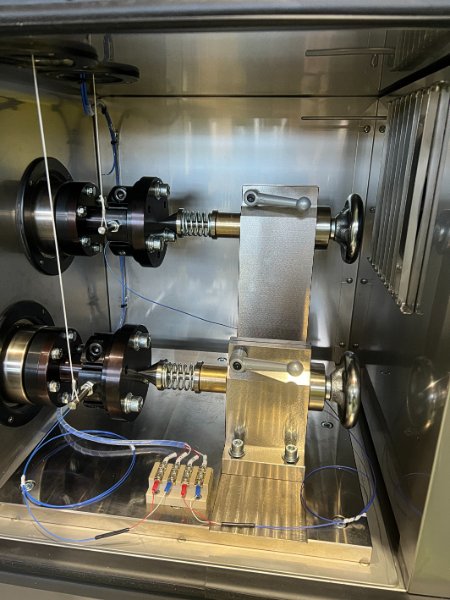

測定低温槽内

■ シェル式四球耐荷重能試験機

瞬時極圧荷重（EP）と長時間軽荷重（WEAR）の2種類の測定ができます。

テストピースの硬球3個の中に試料のグリースや潤滑油を入れ、上からの硬球で荷重と回転を加え、テストピースの摩耗痕で耐荷重能の測定を行います。

• ASTM D 2596-87規格に準拠

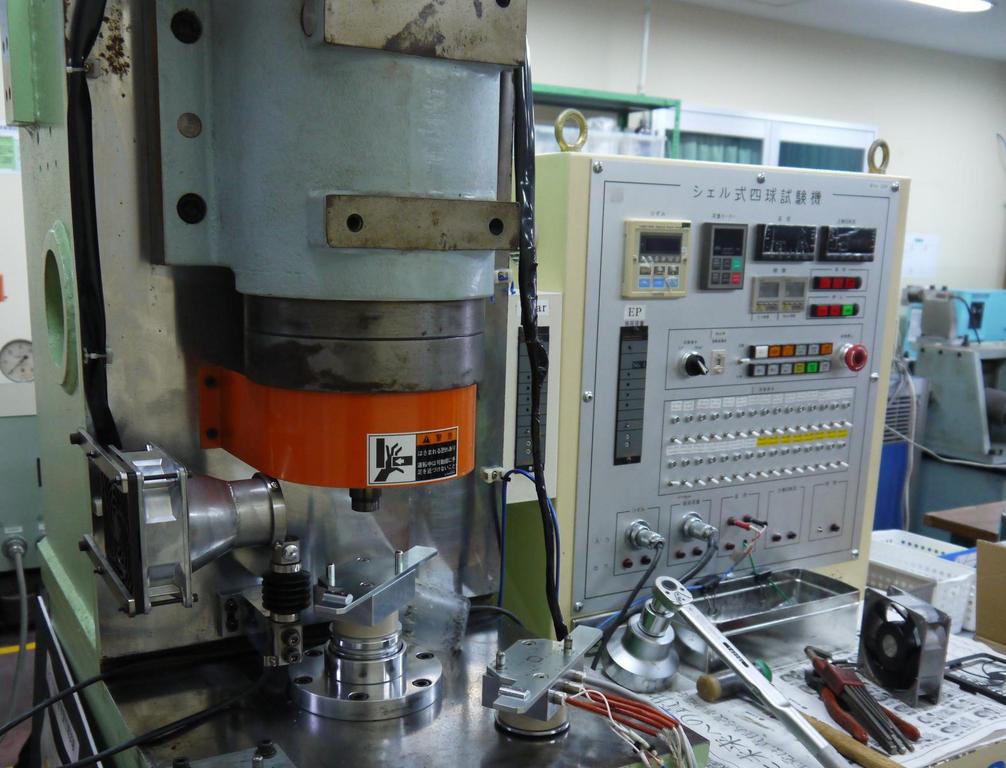

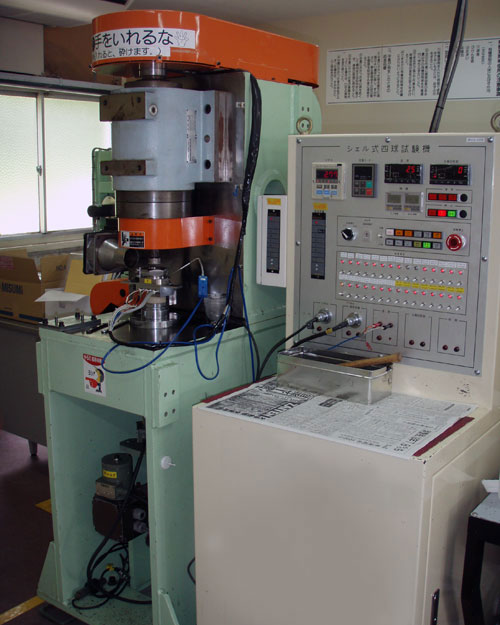

シェル式四球
耐荷重能試験機

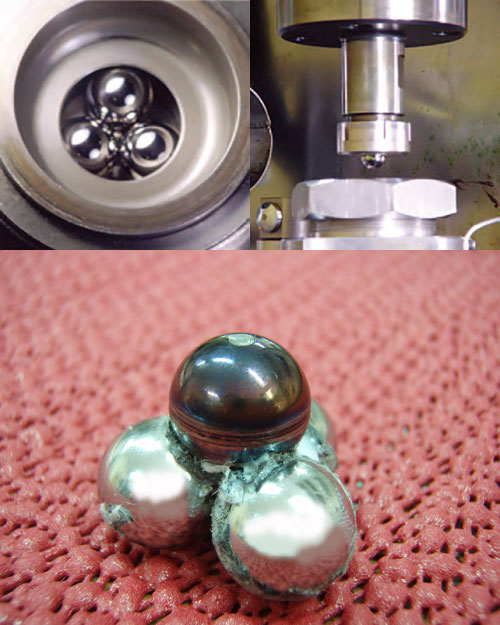

測定容器と
テストピース

■ 高温軸受け試験機

高温域でのグリースの劣化状態を測定します。

治具に加圧されたベアリング10個をセットし、高温・長時間でのグリース劣化の状況を測定します。

• ASTM D 3336-86規格に準拠

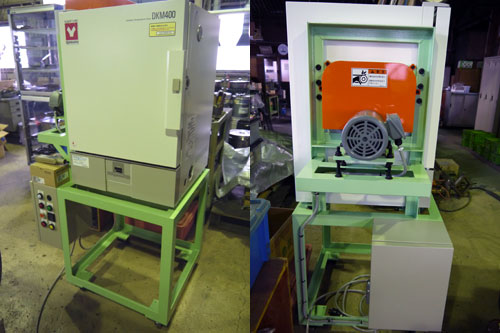

高温軸受け試験機

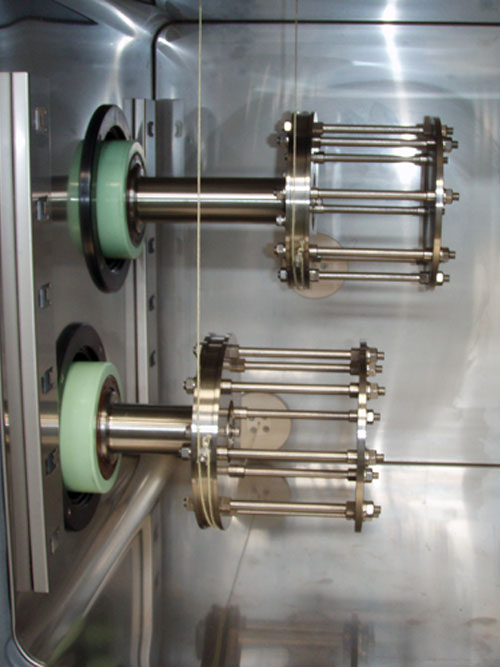

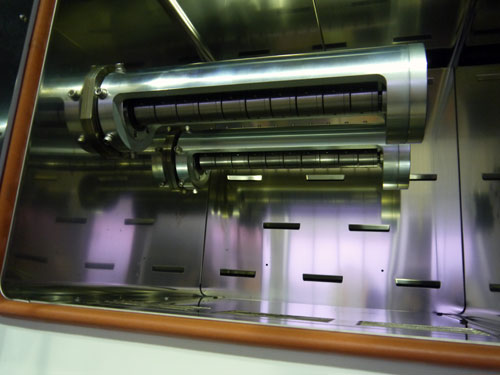

槽内2連ベアリングセット
治具部

■ ロール安定度試験機

• ASTM D 1831規格に準拠

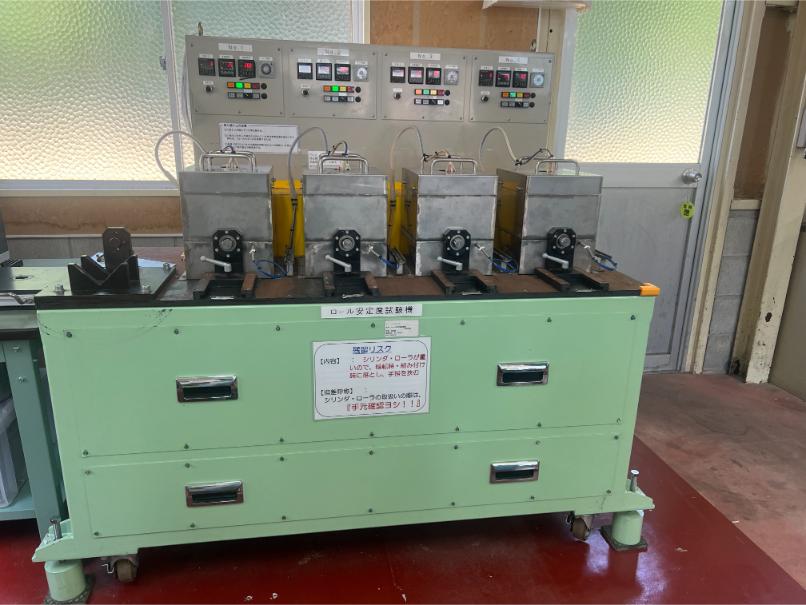

ロール安定度試験機

ロール安定度試験機の試料容器

■ 電動カートトルク試験機

工学部・電気工学科の実習で使用するトルク試験機です。

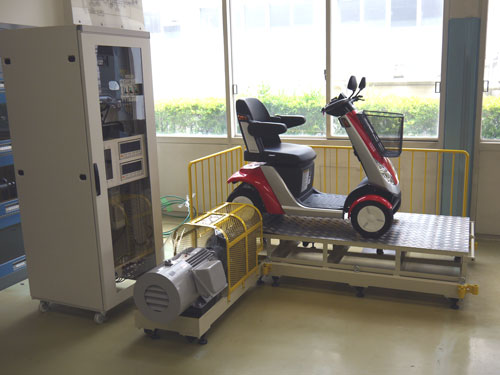

電動カートトルク試験機

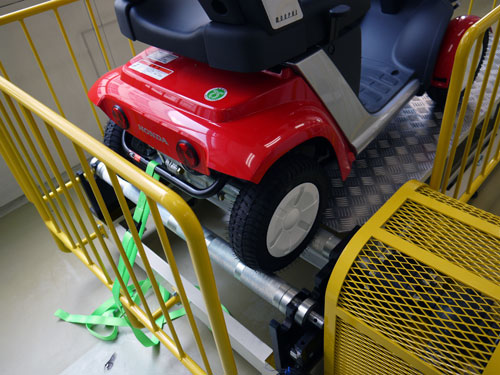

後輪測定部

■ 摩擦摩耗試験機

樹脂同士の表面に試料の潤滑剤を塗布し、加圧回転で摩擦抵抗の測定を行います。
試料の種類により、常温状態と加温状態での摩擦抵抗や、樹脂の摩耗促進を測定します。

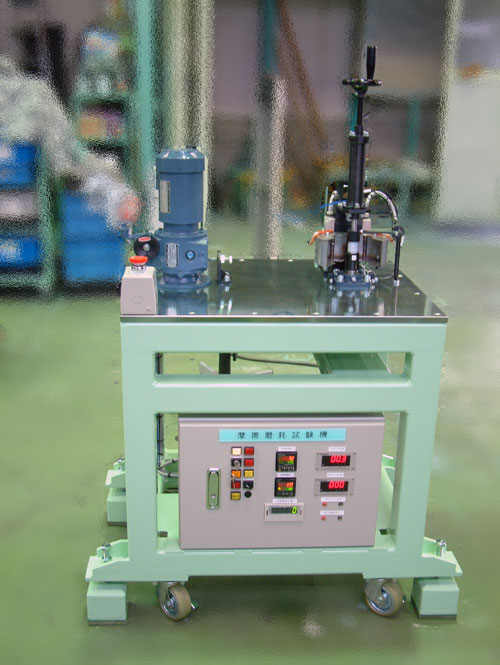

摩擦摩耗試験機

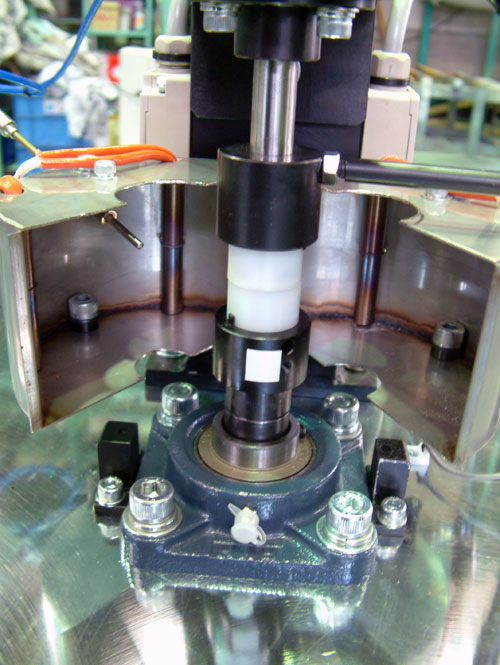

測定部

■ バウデン試験機

試料表面の潤滑被膜の摩擦係数を測定します。
テストピースが試料表面に加圧され、往復動を繰り返し、摩擦抵抗値の変化を測定します。

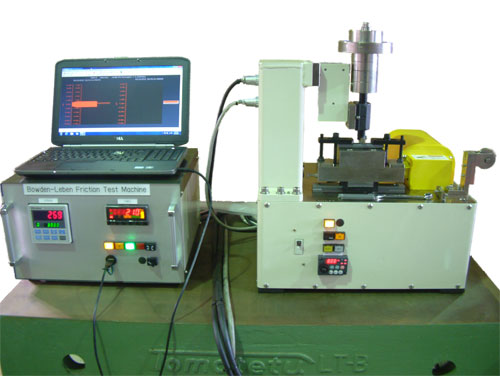

バウデン試験機

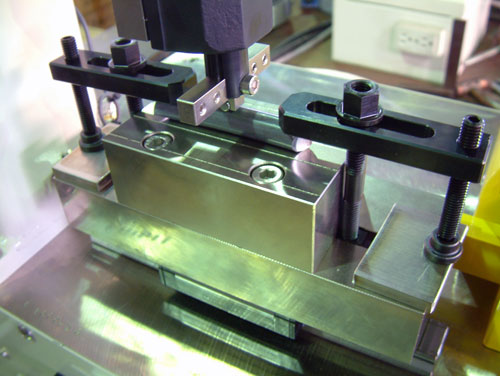

往復動測定部

■ 共鳴実験用治具

スリットの幅、厚みの調整で音叉共鳴のデータを収集します。
工学部・機械工学科教授の要望を元に設計しました。

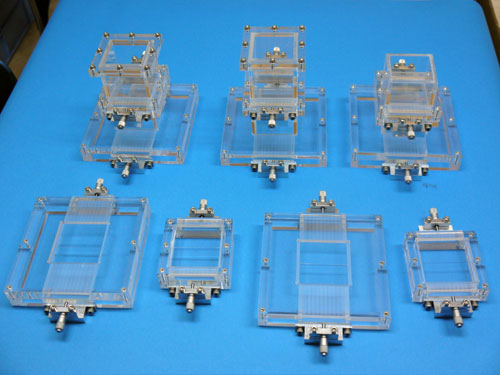

共鳴実験用治具

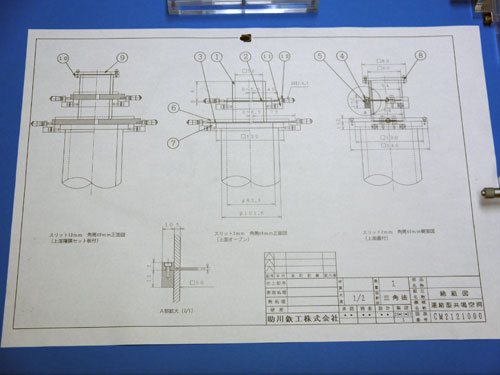

組立て図

■ 片持ち4軸回転曲げ疲労試験機（既存）

工学部の材料力学研究室に設置されていた古い試験機。
既存の試験片セット部は試験片を外からセットボルトで押さえる方式で、しばしば緩んでデータが安定しませんでした。

既存の試験機

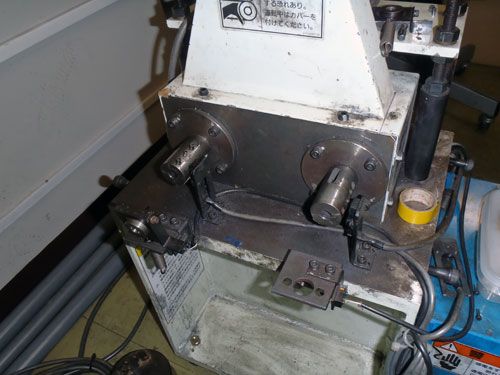

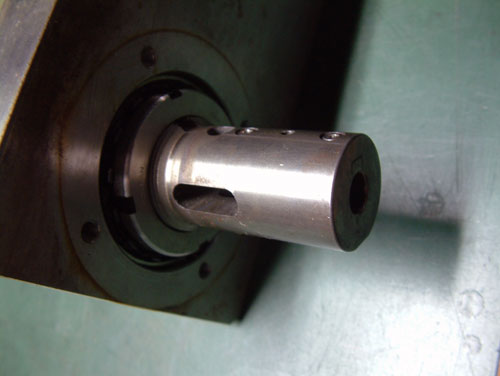

既存・試験片セット部

■ 片持ち4軸回転曲げ疲労試験機（改造）

研究室既存の試験機をOHしました。
スピンドルシャフトを新作し、コレットチャック方式に変更。
コレットスリーブの変更で、径の違う試験片がセットできるようになりました。

改造した試験機

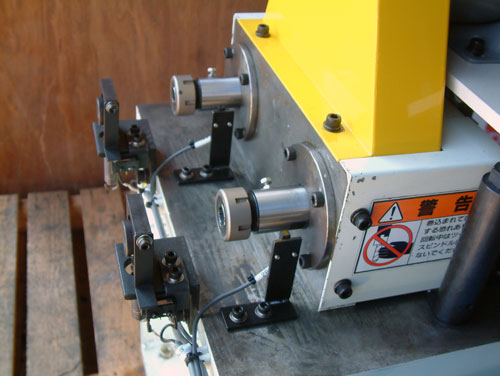

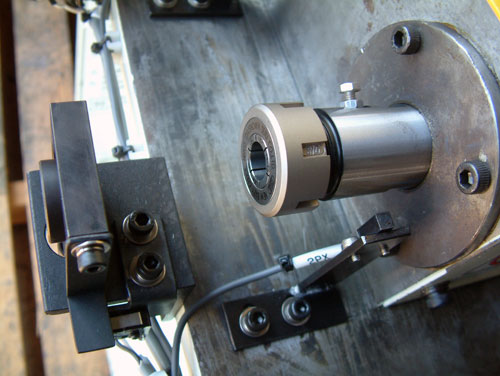

改造・試験片セット部

■ スパークユニット性能検査装置

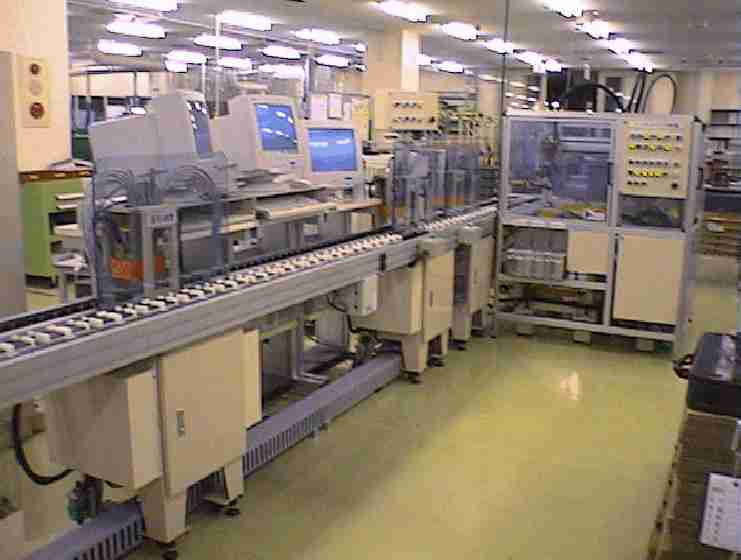

スパークユニットの電流・電圧・波形を連続で検査し、箱詰めまで行う検査ラインです。

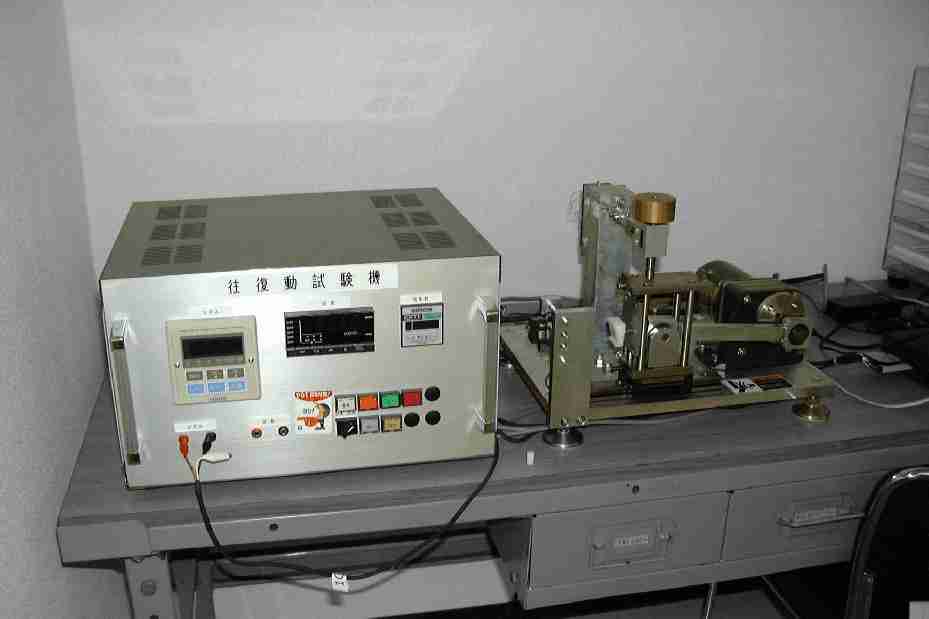

■ 小型往復動試験機

軽荷重域での試料の摩擦抵抗を往復動で測定します。
