製品・技術
高性能、小型、ローコストの
|
 Nanofinder®FLEX |
|
| 各モジュールを活用した自作ラマンの構築が可能 | ||
|
Nanofinder®FLEXは、高感度・高空間分解能な、 |
 |
各モジュール(励起レーザー、ラマン光学ユニット、分光器)をファイバーで接続するため、設置場所を選びません。
また、各モジュールを活用した自作ラマンの構築にも対応します。 |
共焦点顕微ラマンは、非破壊・非接触で大気中の微量分析が可能です。
赤外吸収分光法では測定困難な水溶液やガラス中の試料、サブミクロン程度の微小異物などの分析が行えます。
ラマン分光装置「Nanofinder®FLEX」の特長 |
●高性能
高空間分解能300nm以下。高感度で、操作性においても光学、光軸調整等は必要なくカンタンに使用できます。
●小型
ラマン光学ユニットを大幅に小型化(従来比1/6、A4サイズ)。
正立顕微鏡の上部に搭載するので、設置床面積は光学顕微鏡1台分です。
●ローコスト
装置全体価格を大幅にローコスト化。お手持ちのレーザー、冷却CCD(Andor製)/分光器を使用可能。大胆な購入予算の削減となります。
他にも、こんな特長があります！
- 高感度設計により短時間測定
- 高空間分解能(平面＜300nm、深さ＜900nm)
- メンテナンスフリー
- ユーザーフレンドリーなソフトウェア
| デモ機あり | ご希望がございましたら、お気軽にご相談ください。 |

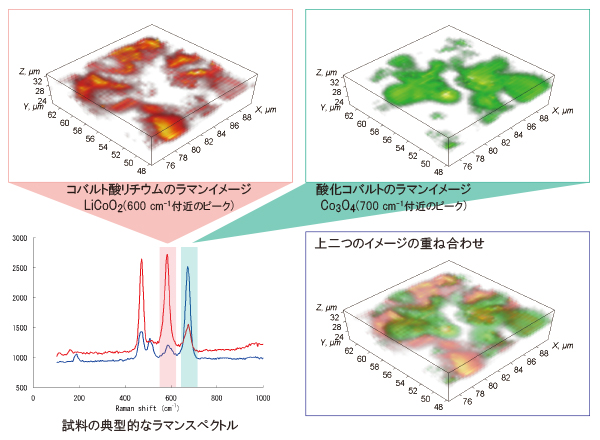

測定例：リチウムイオン電池正極表面のラマンイメージ分析 |
劣化したリチウムイオン電池の正極を取り出し、三次元ラマンマッピング測定を行いました。正極材料であるLiCoO2と、それが劣化して生成した物質Co3O4の分布をラマンイメージで見ることができます。
| 測定条件 | |||
| レーザー波長 | :532nm | マッピング点数 | :32×32×10点 |
| レーザー強度 | :5mW | 対物レンズ | :100×N.A. 0.9 |
| 露光時間 | :1秒 |
「Nanofinder®FLEX」の仕様 |
| システム構成 |
|
||||||||
| 空間分解能 | 平面＜300nm、深さ＜900nm | ||||||||
| 感度 | Siラマンの4次ピークを1分/点以内で高感度測定 (488nm/5mW照射) |
||||||||
| 制御/解析用PCソフトウェア： Nanofinder®専用ソフトウェア |
●マッピングコントロール ●データ取得および保存 ●ラマンおよび蛍光スペクトルの表示 ●各種分光器の校正機能 ●2次元・3次元イメージング、任意な位置のスライス ●スペクトルおよびイメージ解析 ●スペクトルのピークフィッティング ●デコンボリューション |
||||||||
| 設置スペース |
顕微鏡とラマン光学ユニット (分光器/CCD、ピエゾコントローラー、PCなどを収納) |
||||||||
| 追加機能 |
|
||||||||
ラマン分光装置に関するご相談・ご質問、デモ機のご相談など
東京インスツルメンツまで、お気軽にご相談ください。
