【三正製作所製 ロータリー研削盤 SS-5F 1973年製】
|
●手仕上げにより精度復元 ●制御完全レトロフィット ●ラム軸ボールネジ駆動へ改善 ●砥石回転インバータ化 ●潤滑方式新システムへ改造 ●オリジナル不等速機能搭載 |
 |

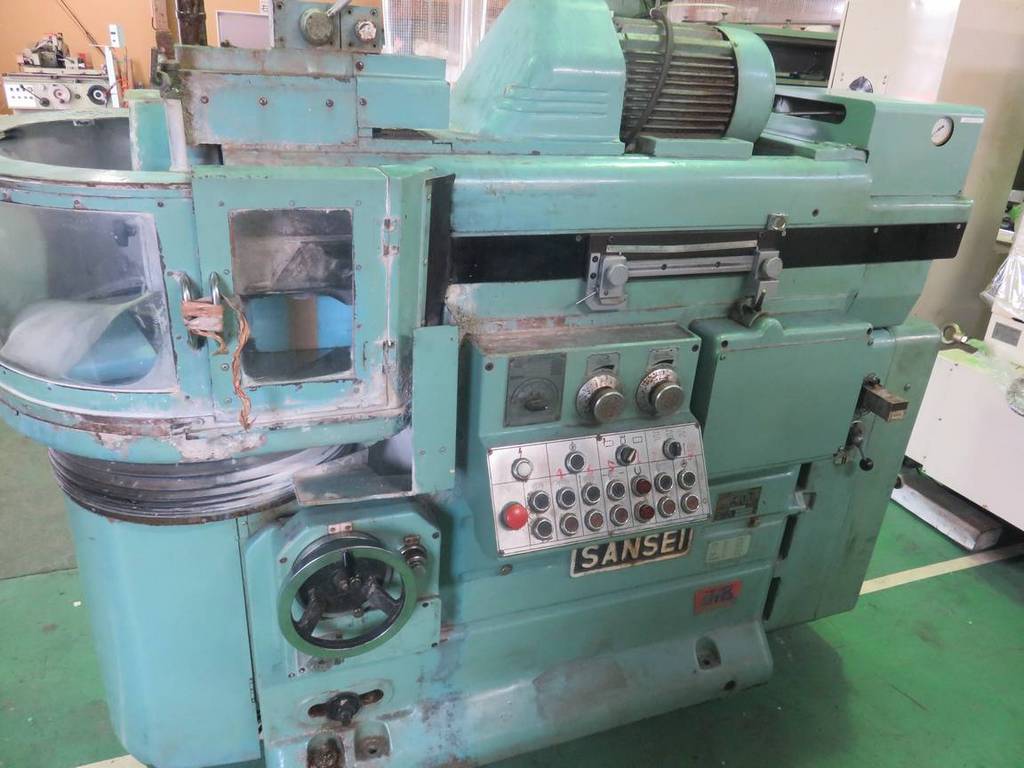

オーバーホール前

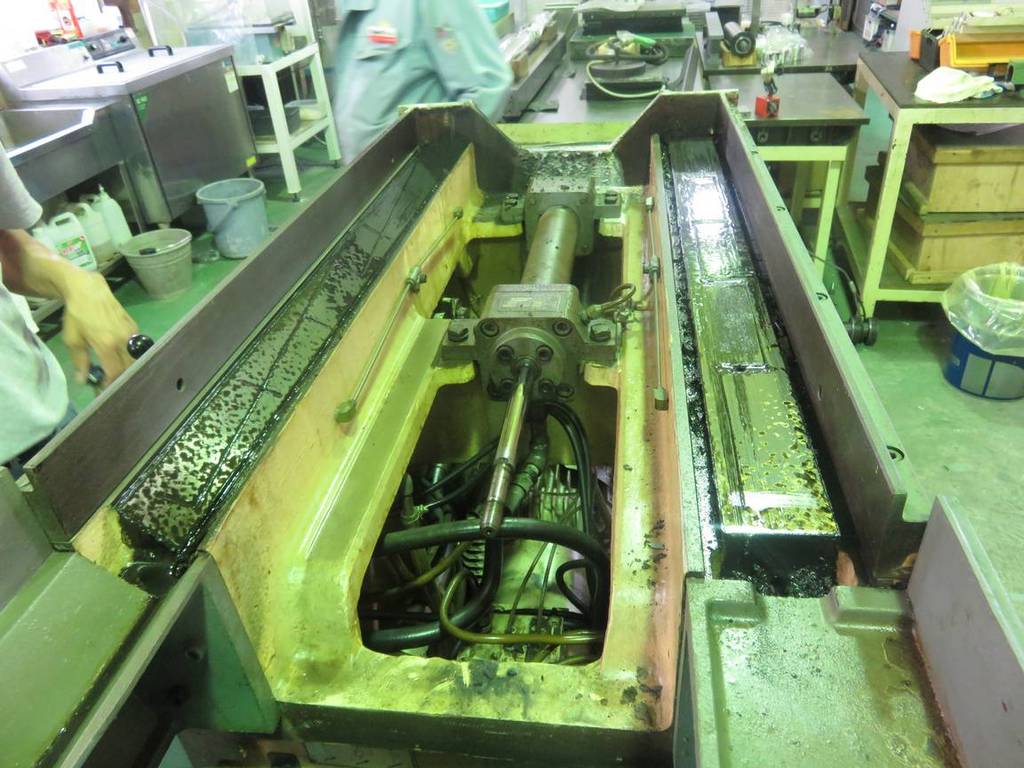

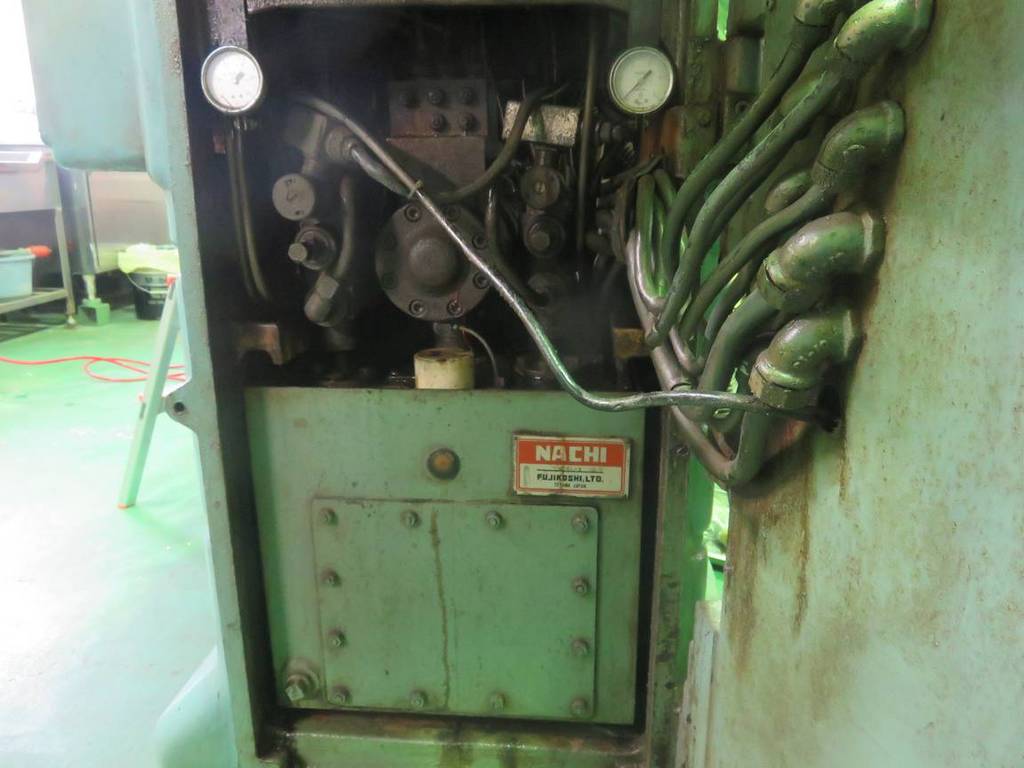

ベット内油圧ユニット

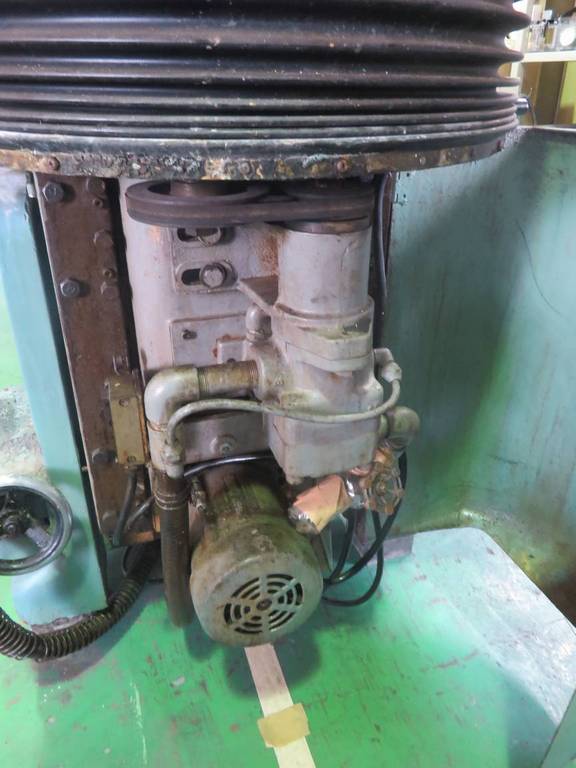

テーブル回転
油圧駆動

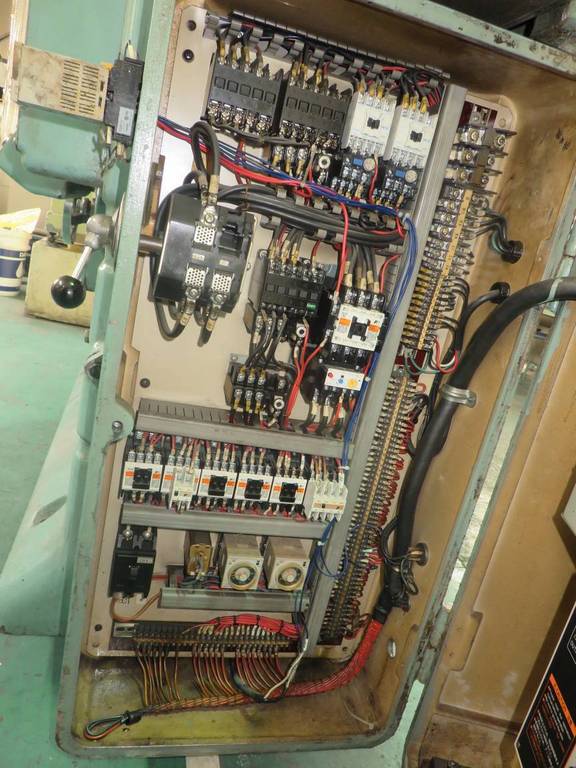

老朽化した電機部品

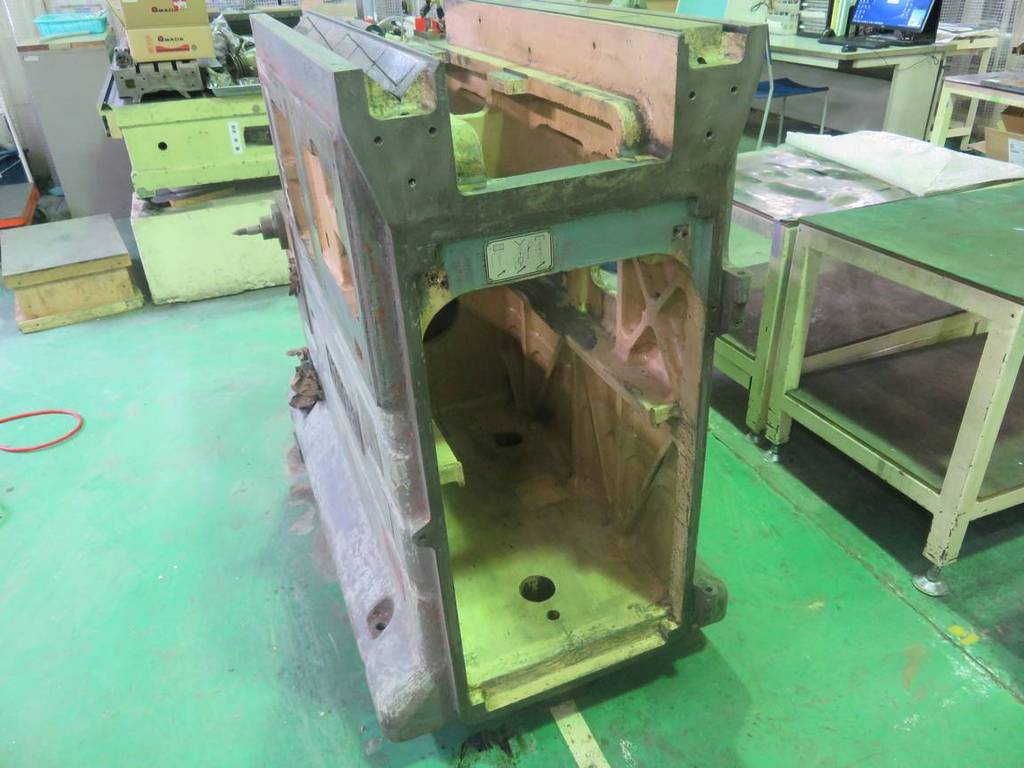

分解、洗浄、塗装作業

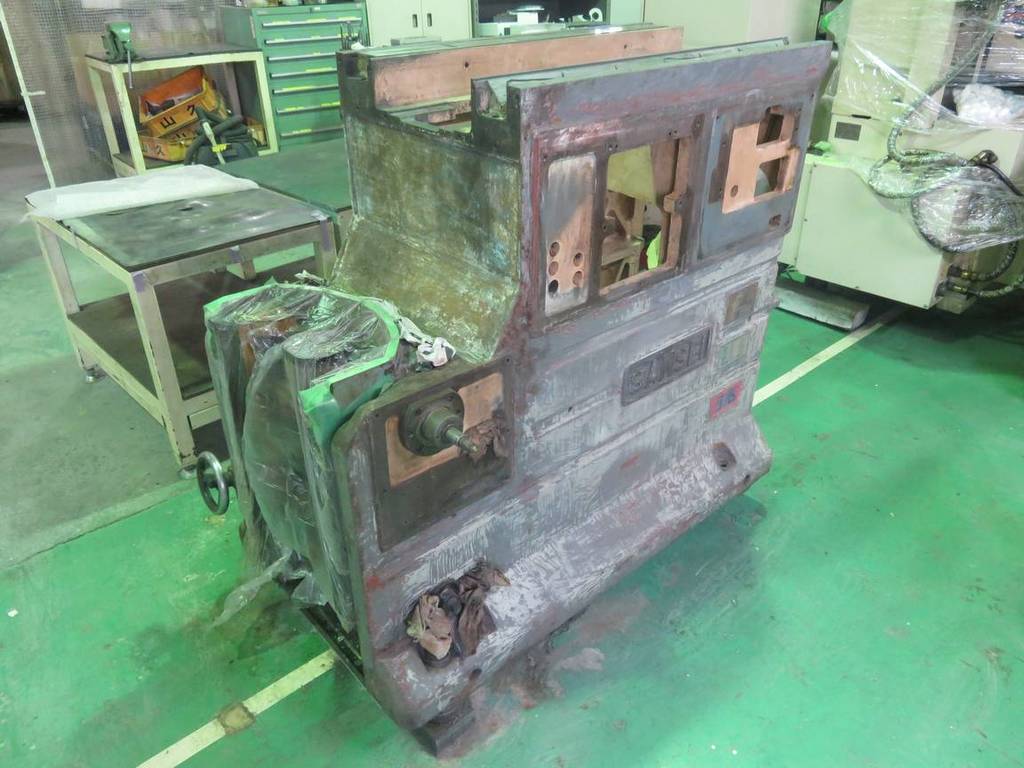

機械分解・点検
不具合確認・原因究明

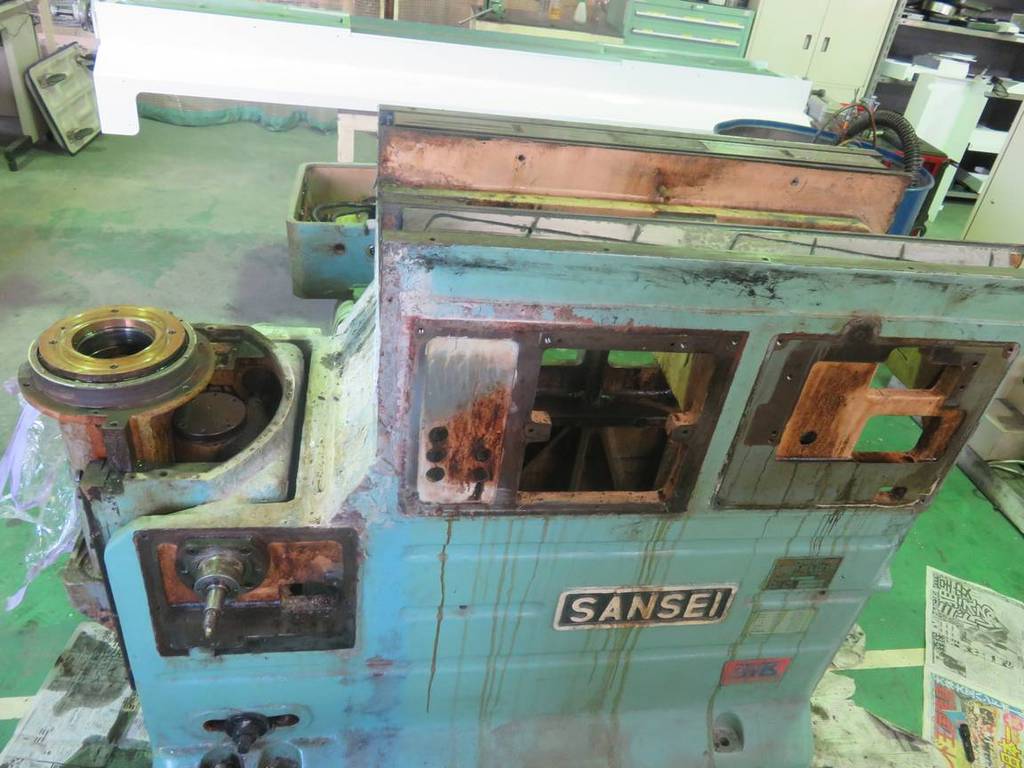

表面塗装剥がし
オーバーホール後

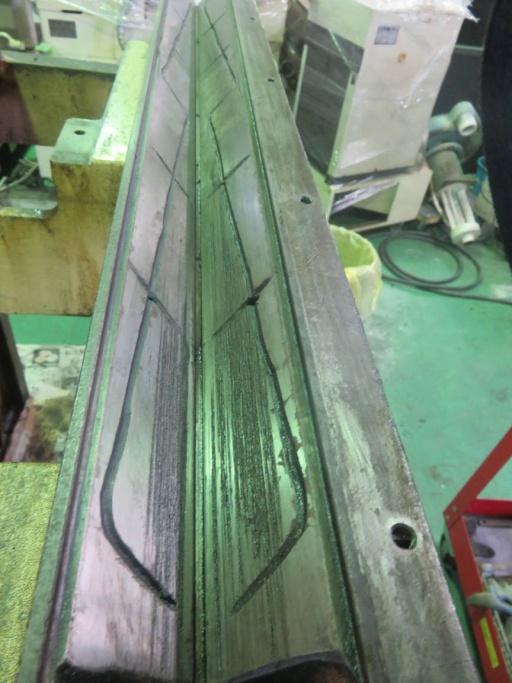

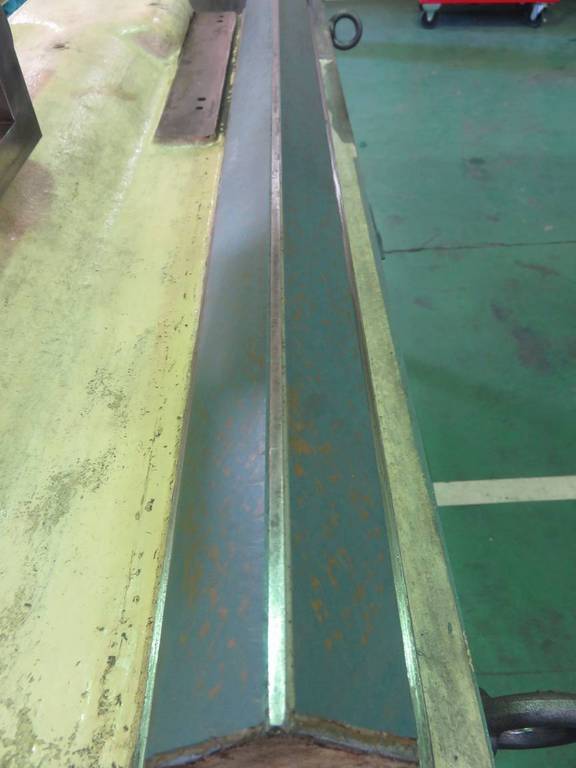

キズがひどかった摺動面
にはターカイトを施工
オリジナル給油方式へ
改造（配管新品交換）

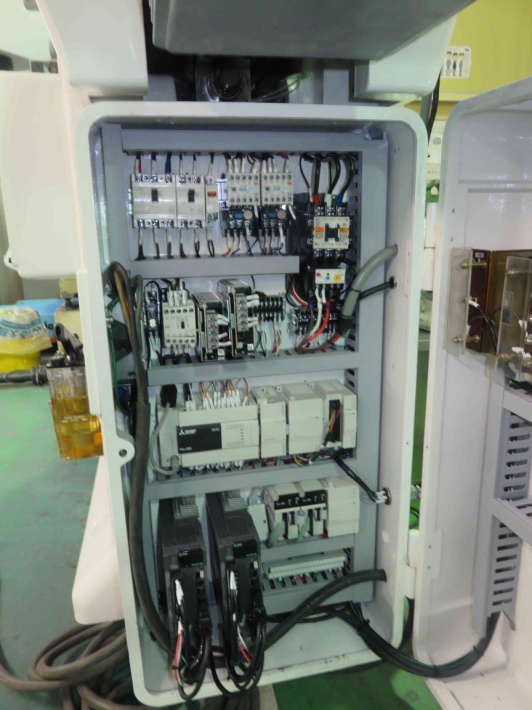

電機部品を一新

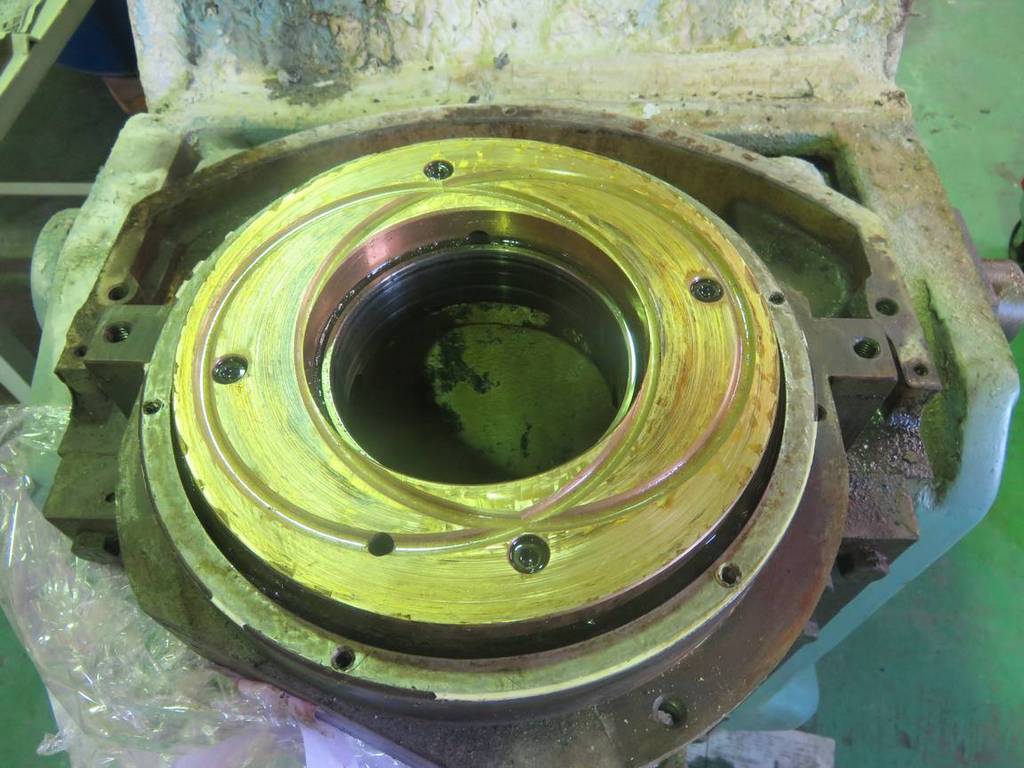

＜テーブル回転＞

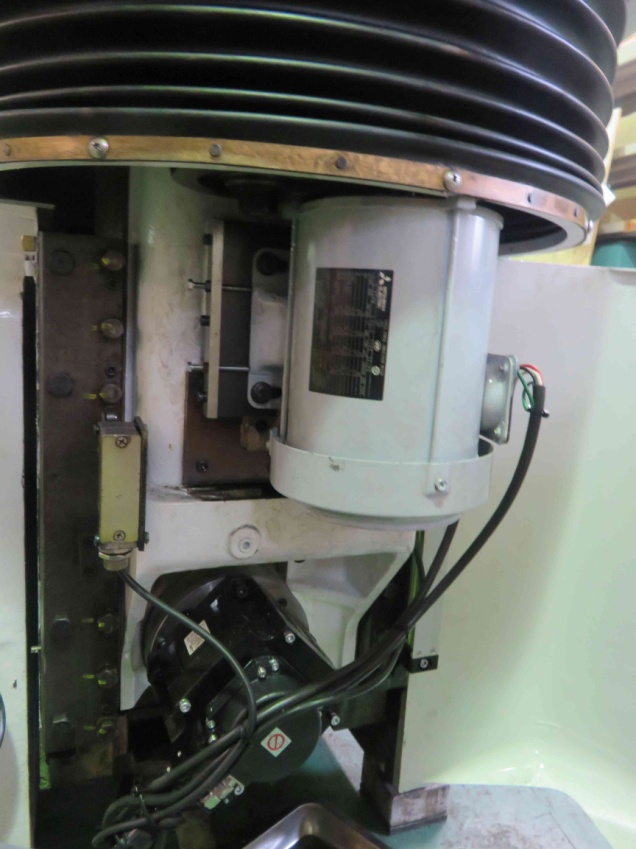

油圧駆動→モーター駆動

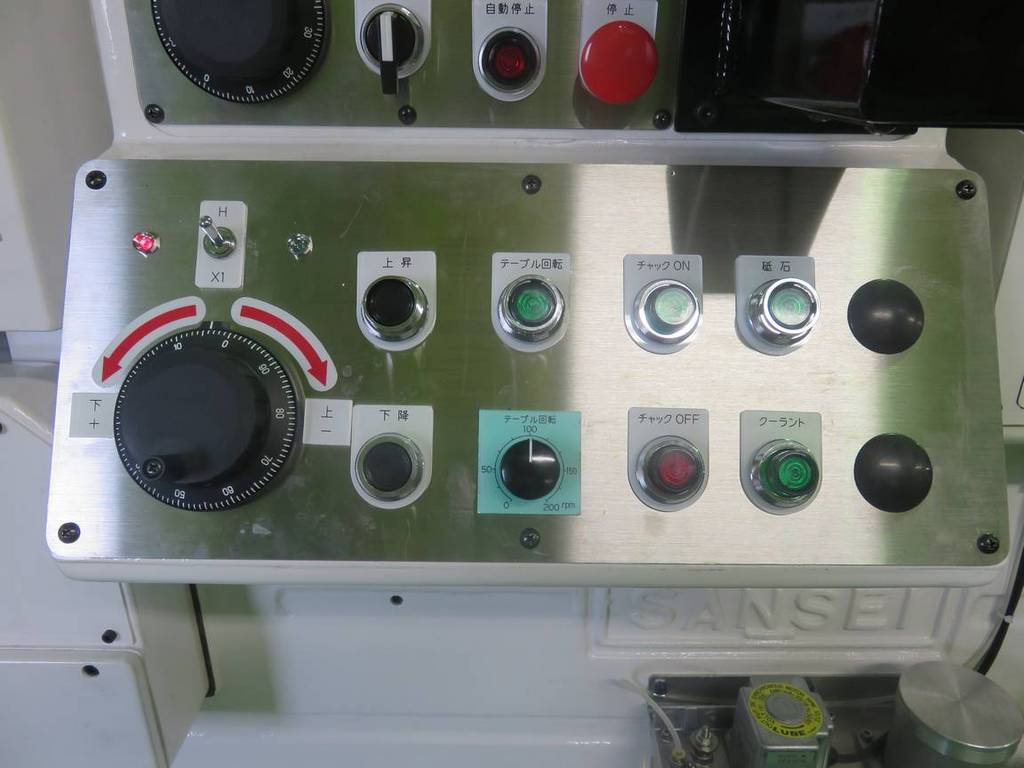

＜上下切込み＞
メカハンドル→手パラハンドル

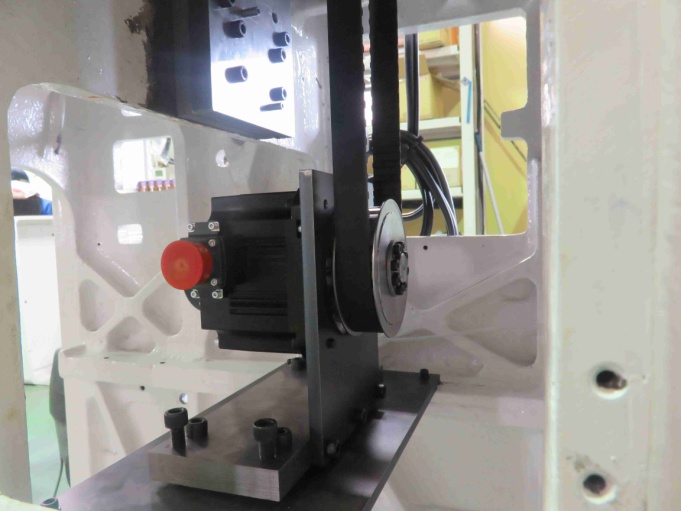

サーボモーター駆動へ改造
ラム軸油圧シリンダーは撤去
ボールネジ駆動へ改造

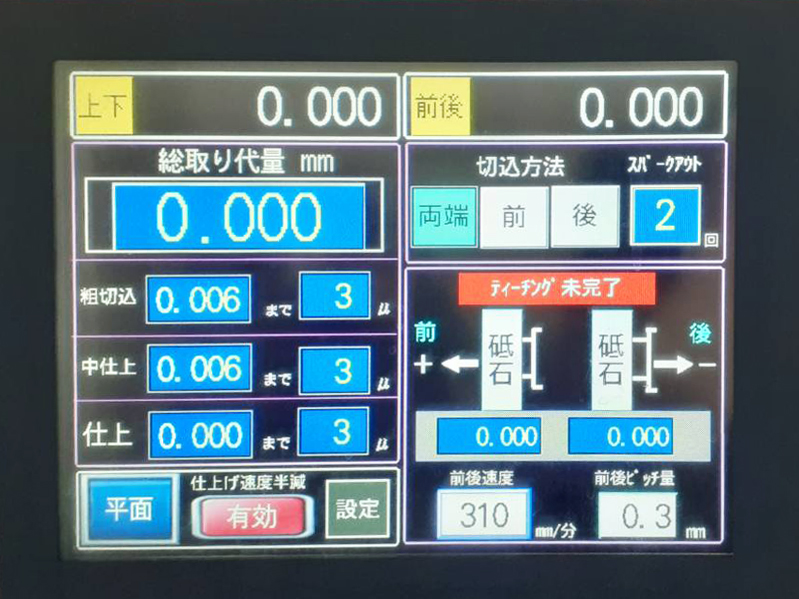

レトロフィット（トリオオリジナル制御）
タッチパネル方式による
簡易入力で操作性向上
左右ラム軸の位置決めは
ティーチング方式を採用

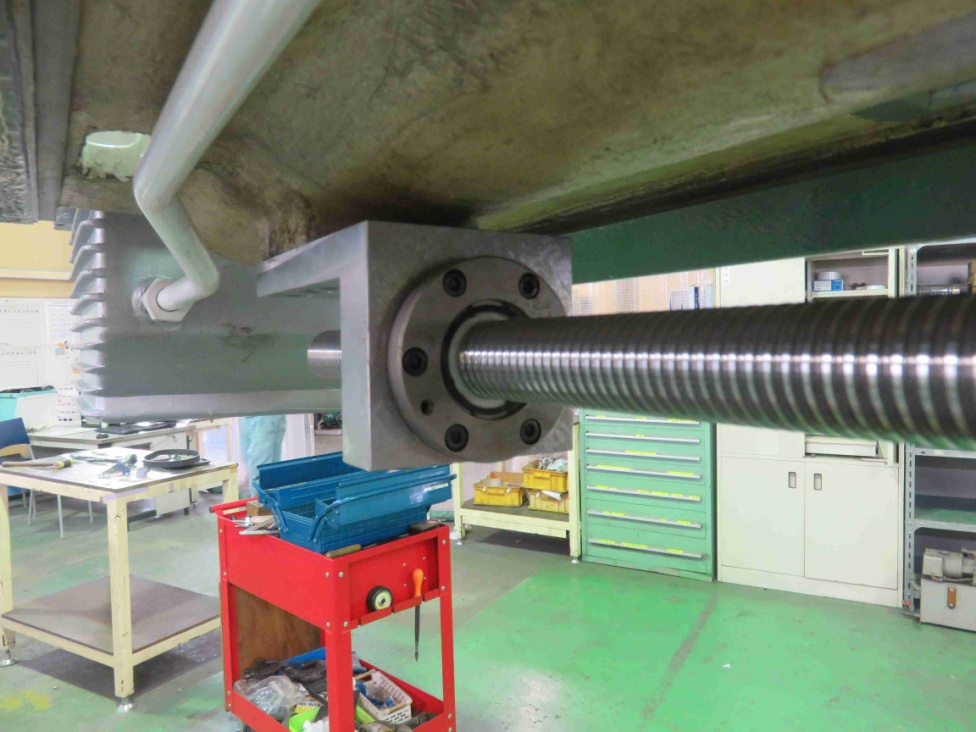

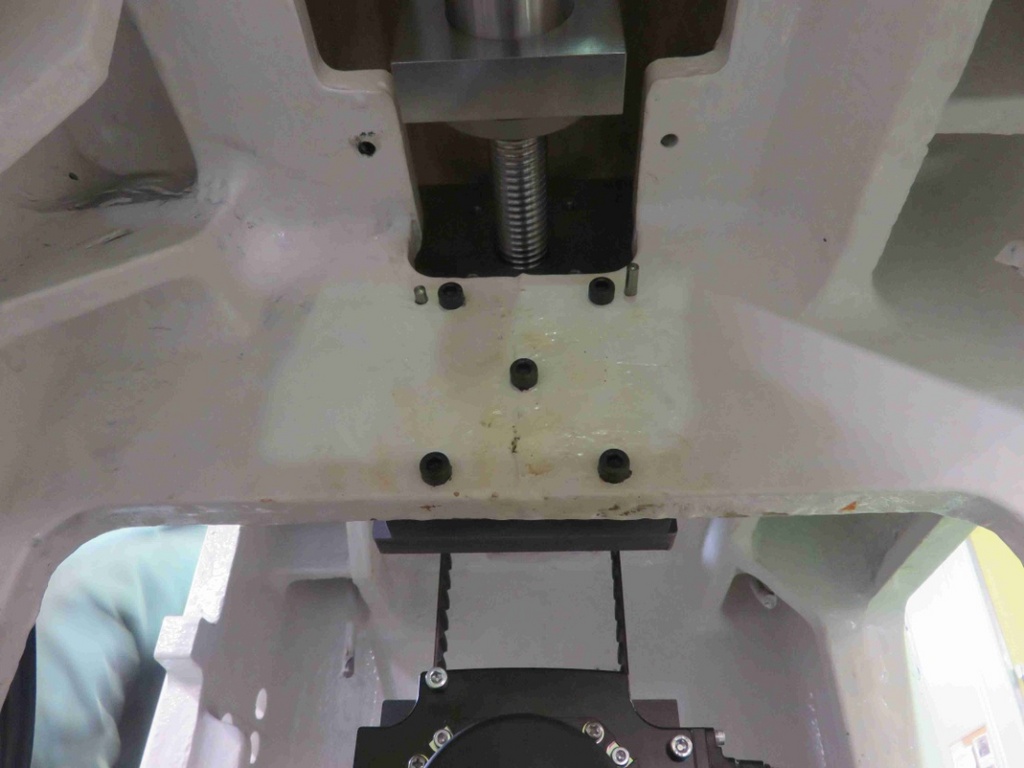

ラム軸油圧シリンダー⇒ボールネジ駆動仕様
ボールネジ駆動（油圧レス）の3つのメリット
- ① 油圧ニットを取り除く事により、精度安定化を実現
- ② 油圧作動油が不要となり、環境負荷の低減に寄与
- ③ 老朽化に伴う油漏れ、騒音問題を解消
