Vブロック　セラミックスで高精度･長持ち【耐摩耗性の向上/錆びない/熱膨張しにくい】→ランニングコストの削減

円柱形状の製品を固定、加工、測定する際に用いる【Vブロック】、

高精度が求められますが、製品を回転させるなど使用状況によっては摩耗し、

精度が維持できなくなることでお困りではありませんか？

当社ではこの【Vブロック】をセラミックスで高精度に仕上げる事ができます。

より高精度で摩耗しにくい【Vブロック】ができれば、長期間に渡り使用でき、

ランニングコストの削減にもつながります。

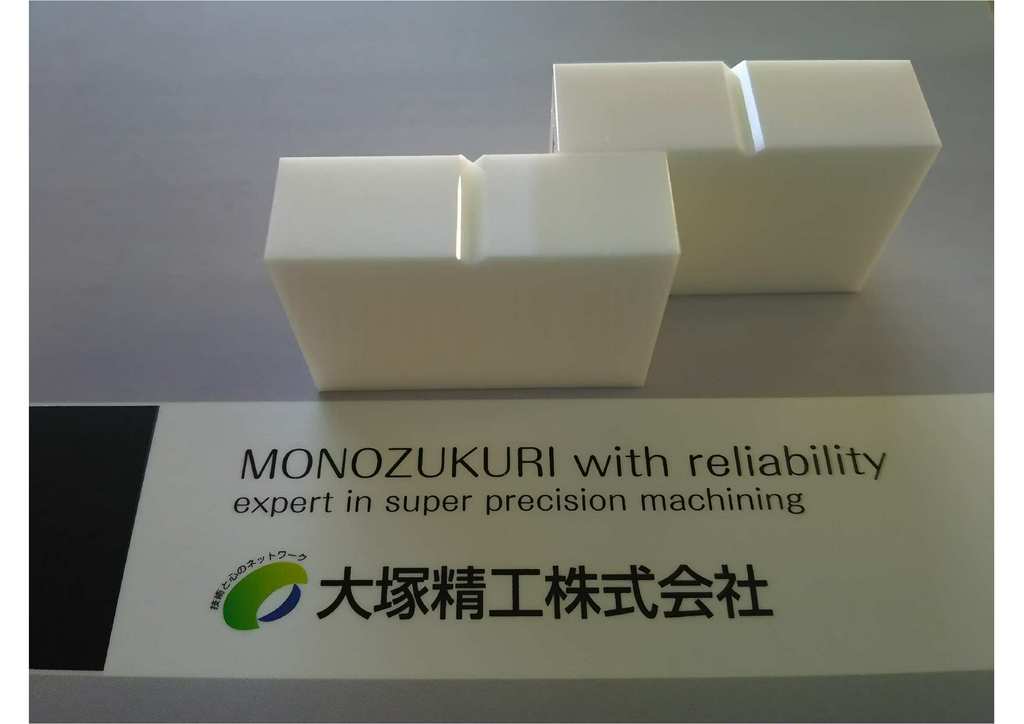

 　　　　　　　　　　　材質:ジルコニア　V部 幅2mm×深さ1mm

　　　　　　　　　　　 2個を同時加工、同じ高さで仕上がっています。

セラミックス使用によるメリット

･耐摩耗性の向上　→　擦り減りにくくなり、より長持ち(精度を維持)。

･耐腐食性　　　　→　錆びず、薬品の影響を受けにくい。経年劣化防止。

･低熱膨張　　　　→　温度のよる精度変形が少ない。

大塚精工の加工で実現出来る事

･外形の平面･平行･直角度　0.001を実現

･底面とV面との平行度0.001(参考　溝幅10mm×深さ5mmの場合)

･複数個をバラつきなく加工(同時研磨で同じ寸法に仕上げ）

･土台を金属、V面にセラミック接着も可能。

 　　　　　　　　　　　土台SUS440C、V部のみセラミックス(窒化珪素)を接着

　　　　　　　　　　　　　※他のセラミックスでも対応可能です

是非1度お試し下さい!!

製作当たっては仕様図が必要となります。

ご希望のサイズ、精度で製作致しますのでご相談下さい。
