こんな製品もセラミックスに　｢リニアガイド｣

セラミックスは

耐熱性・耐摩耗性・耐薬品性・耐食性の向上、

非磁性・絶縁など・・・

のメリットがございます！

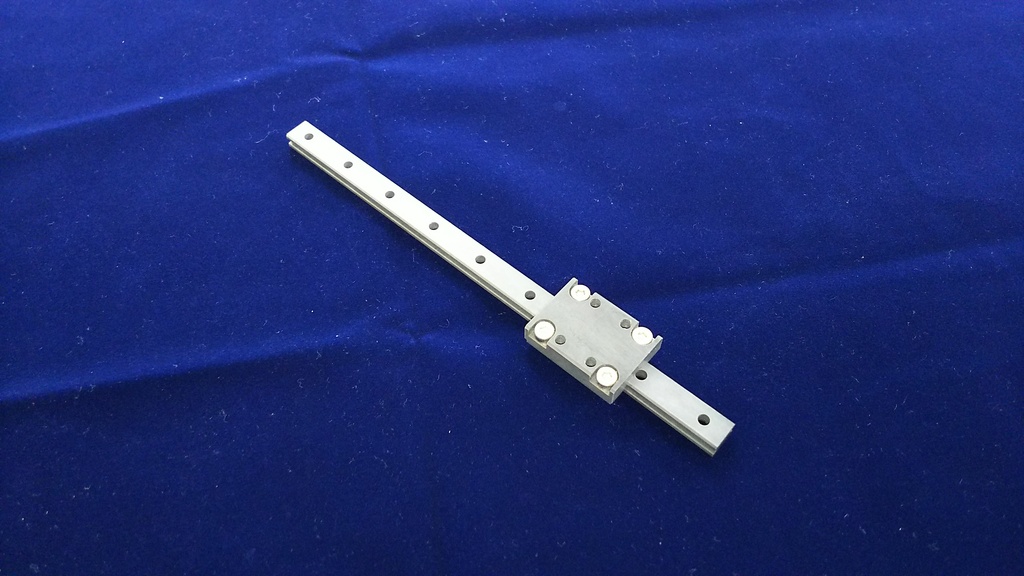

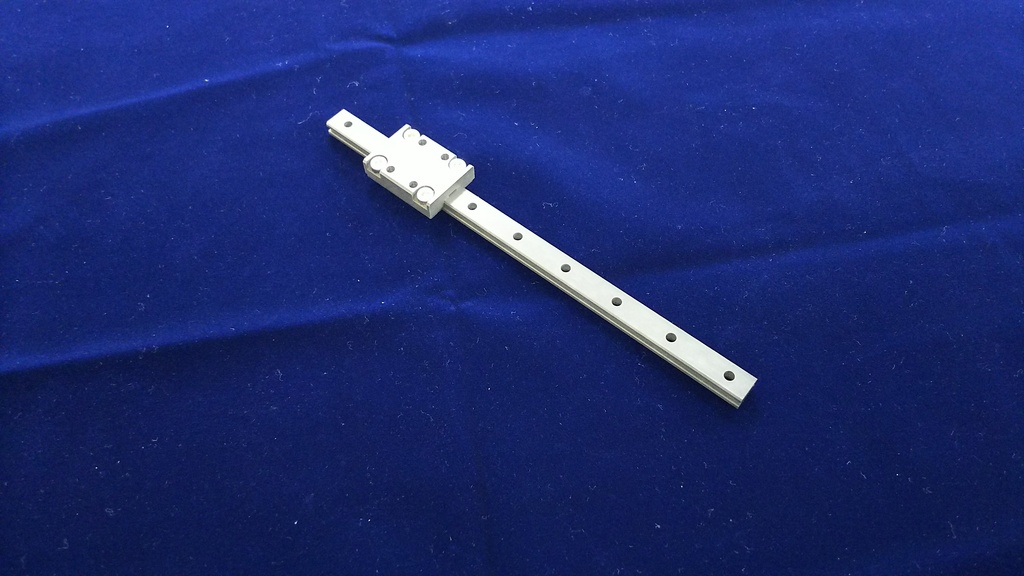

今回は、セラミックス化の一例として、セラミックス製｢リニアガイド」をご紹介致します。

  材質：窒化珪素、ネジ(SUS)

【特徴】

一般的には”転がり軸受”として使用される｢リニアガイド」ですが、サンプル品は”すべり軸受”の要素にて動きます。 窒化珪素が持つ自己潤滑性と、摺動面の平面加工精度が合わさって実現しております。

 【構造】

ガイドは部品3点をネジで組み合わせており、至ってシンプルな構造です。　

全て無垢の焼結材から研削で加工しており、位置決めの精度は8μm程度に仕上がっています。

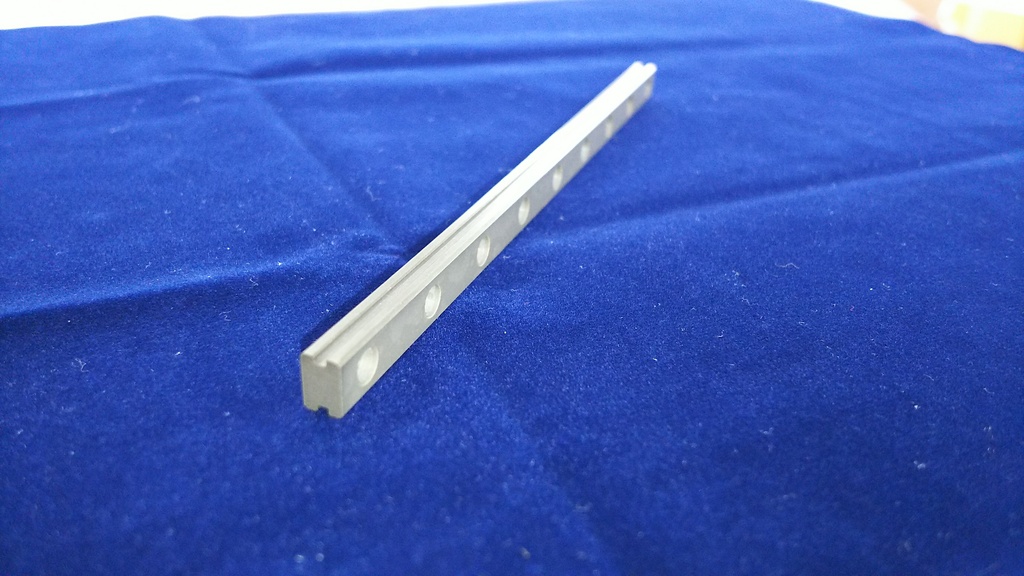

　□レール部品　　材質：窒化珪素

M2用のザグリ穴を9箇所加工しています。幾何公差5μm以内の仕上がりです。

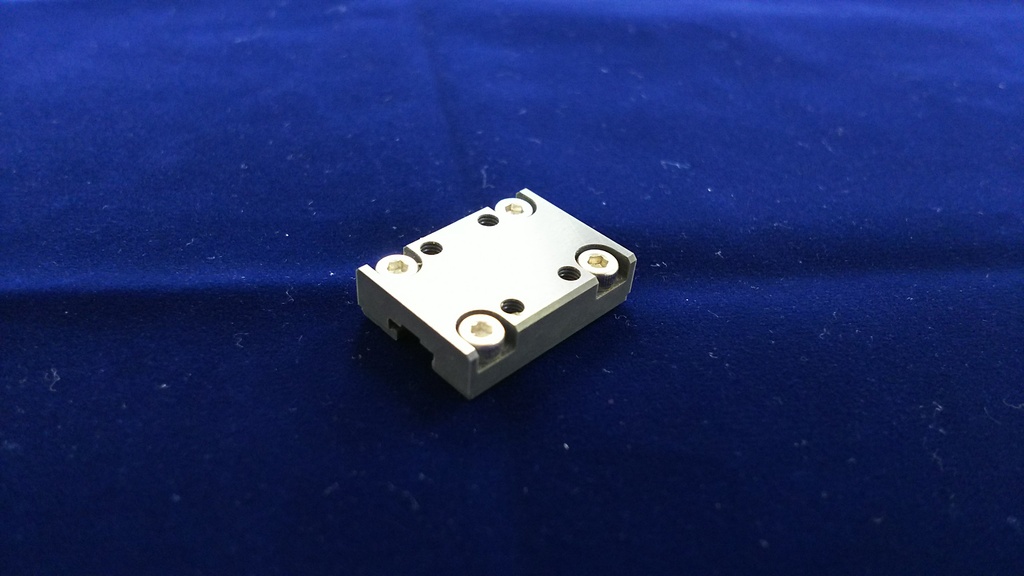

　□ガイド部品　　材質：窒化珪素＋ネジ(SUS)

ネジは市販のSUSネジM2.5にて固定しています。幾何公差5μm以内の仕上がりです。

※ネジはSUSですが、チタンに変えれば、完全な非磁性ユニットになります。

潤滑油が無くても面同士はカジり無く"スーッ"と動きます。

耐摩耗性と合わさり、メンテナンスフリー・長寿命な製品として期待出来ます。

　上記は一例ですが、弊社は様々なセラミックス部品を製作しております。

　ネジ部品、レール、ツメ、ノズルetc・・・

　樹脂・金属からの変更など、多様なご要望に対応した実績と考えております。

セラミックス化したい部品がございましたら

お気軽にご相談下さい。
