極低熱膨張合金の高精度微細加工

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
スチール・レアメタル  / 2017年04月17日 /  産業機械機器 電子・半導体 先端技術

低熱膨張の金属といえば、インバー材が挙げられますが、熱膨張係数をさらに小さく抑えた極低熱膨張合金はスーパーインバーと呼ばれます。そのスーパーインバーを高精度で微細な部品に加工しましたので、ご紹介致します。

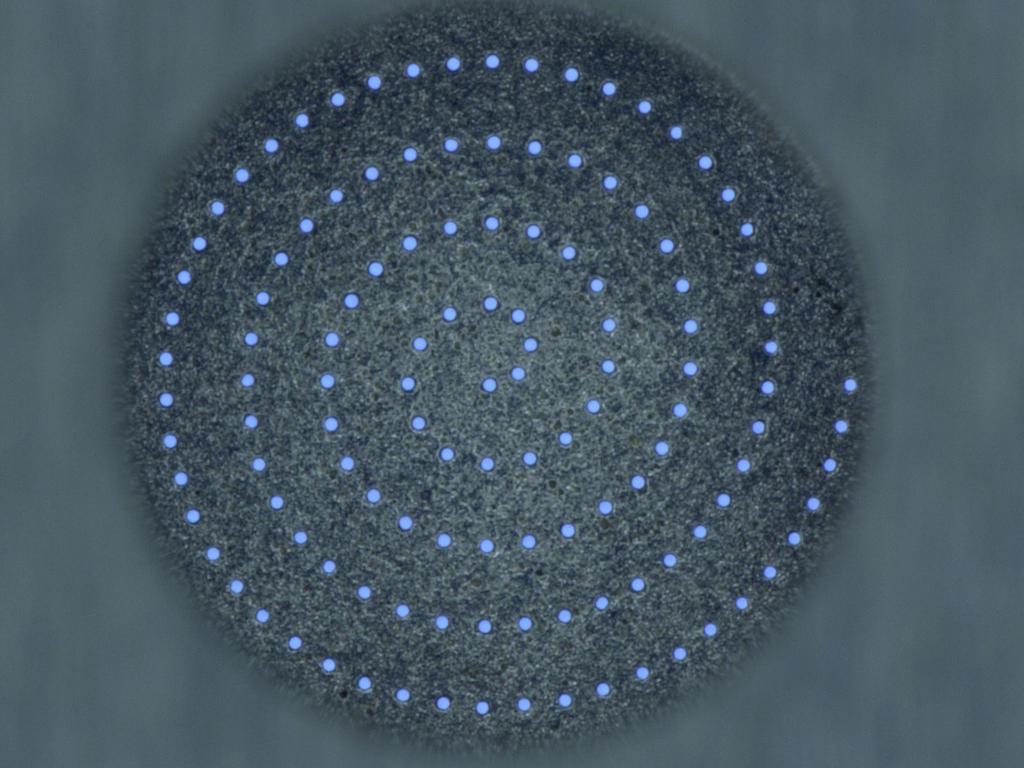

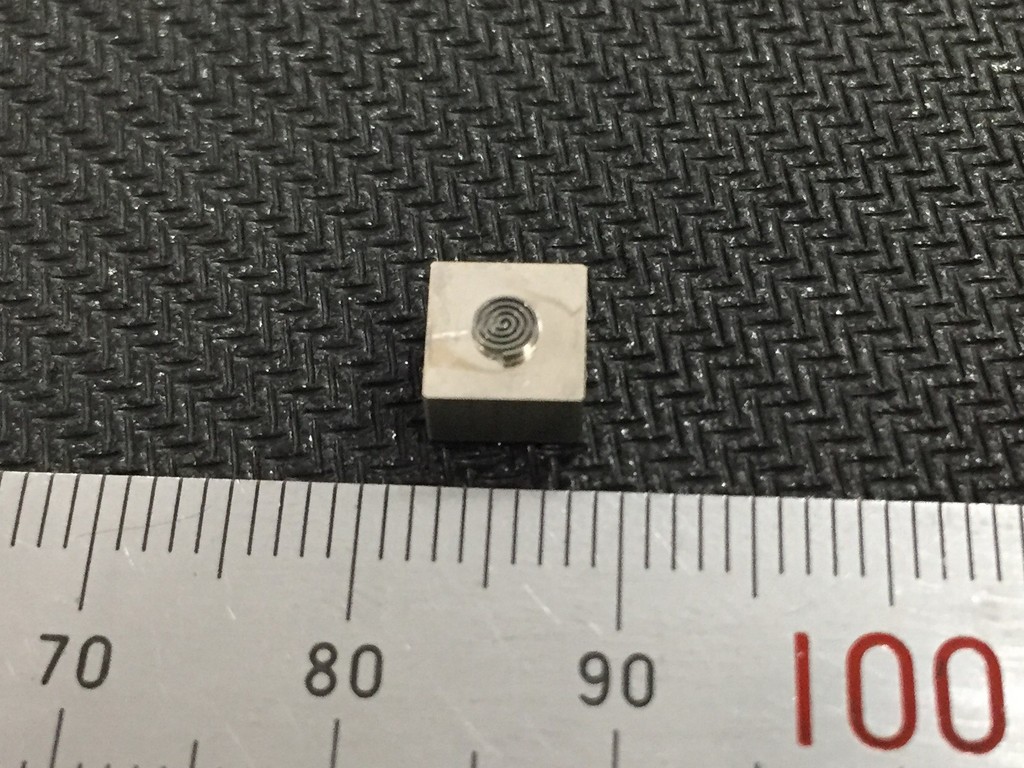

上写真では小さくて分かりづらいかもしれませんが、四角いブロックに渦巻き状の凸形状が立ち上がっています。さらに凸形状の頂点には高精度なピッチで微細な貫通穴が100穴以上空いています。下写真は凸形状を斜めから撮影した写真と、貫通穴を裏側から撮影した写真となります。クリックすると拡大されますので、是非ご覧ください。



大塚精工は難削材や新しい加工技術に日々チャレンジしています。

お客様の様々なニーズに応えられるよう試作対応も行っております。

是非、お気軽にご相談下さい。

製品概要 材質:スーパーインバー
渦巻き凸形状高さ : 0.5mm
渦巻き凸形状幅  : 0.15mm ±0.01mm
凸形状間の溝幅  : 0.15mm ±0.01mm
穴 径 寸 法  : φ0.05mm(125穴)
穴ピッチ精度   : ±0.003mm
特徴 凸形状が破損しないよう、刃物の振れを極限まで抑えて慎重に加工しているため、側面の仕上がりが非常に良好です。

穴径φ0.05mmのため、穴口の微細なバリで塞がってしまうこともあります。弊社加工技術で微細なバリもしっかり除去して、透過した写真ではきれいに貫通していることが確認できます。
製品名・型番等
シリーズ名
スーパーインバー高精度微細加工
