『ジルコニア極小(φ0.16mm)リング』限界最小サイズに挑戦!!

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
セラミックス  / 2018年04月16日 /  医療・バイオ 電子・半導体 先端技術

加工可能な極限サイズを追求し、

ジルコニア極小リング

《外径φ0.16mm・中心穴φ0.07mm・厚み0.1mm》

の製作を実現!!





  目視ではほぼ判別不可能なサイズ(埃と同等のサイズ)である為、

  加工工程毎の位置合わせが非常にシビアで難航しましたが、

  ひと手間加えた工夫と忍耐で乗り越えました。

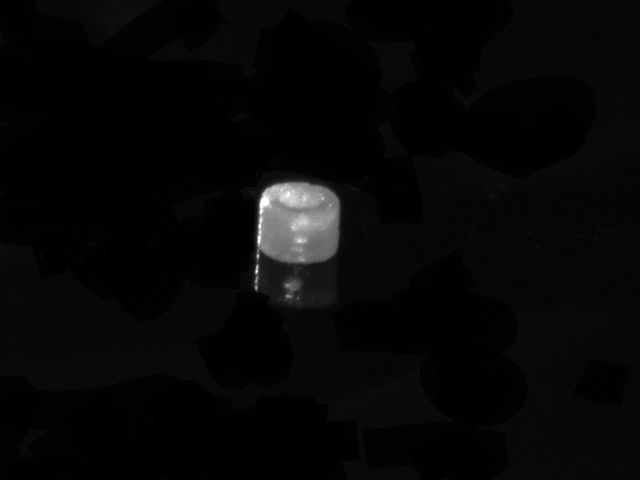

【ジルコニア(黒)極小リング】

 ※上記写真と同サイズの部品を黒ジルコニア材でも製作

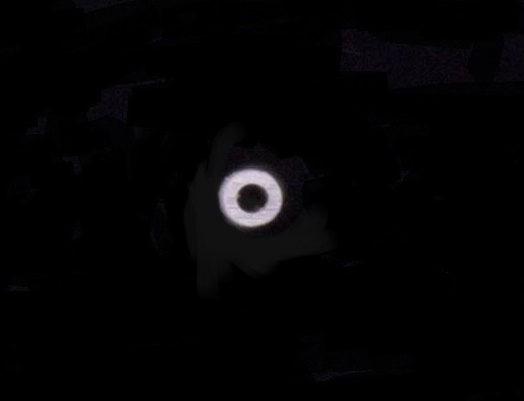

 中心穴にφ0.05mm極細ワイヤー線を通して吊るしてみました。

製品概要 素材:ジルコニア(白・黒)
外径:φ0.16mm
内径:φ0.07mm
厚み:0.1mm

《使用加工機》
円筒研削盤、平面研削盤、グライディングセンター
特徴 目視ではほぼ判別不可能!!
製品名・型番等
シリーズ名
ジルコニア極小リング
