【加工技術紹介】五角形から六角形に変化する!?

ご覧いただきありがとうございます。

今回はワイヤー放電加工サンプルを紹介させて頂きます。

【五⇔六角形サンプル】

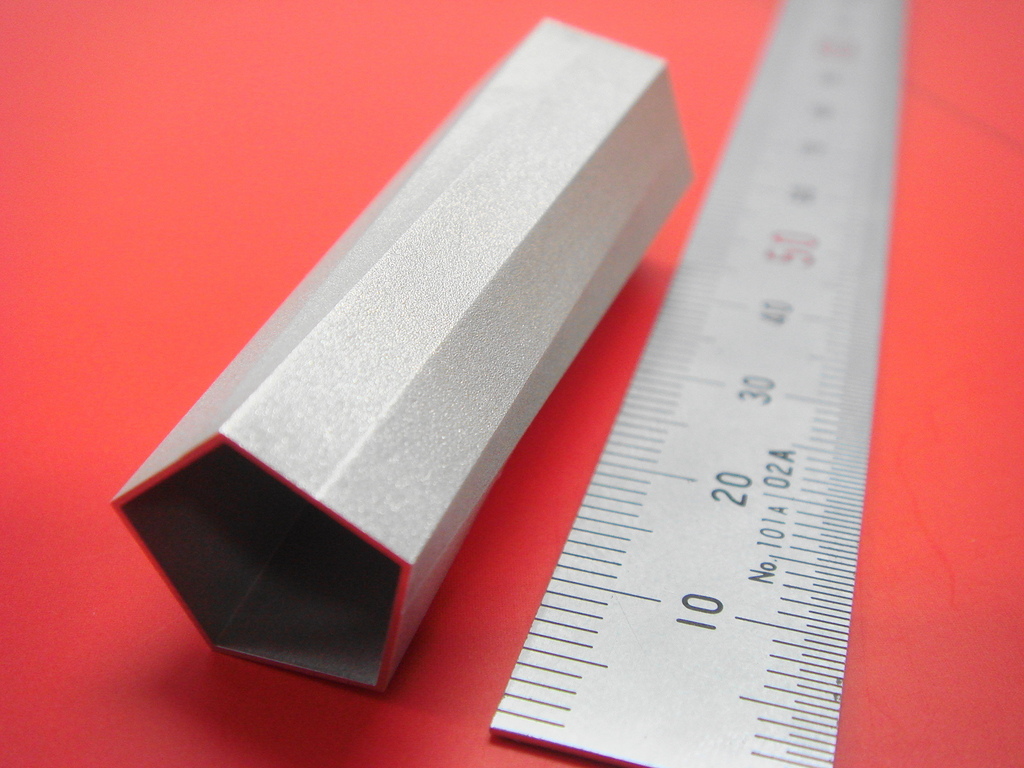

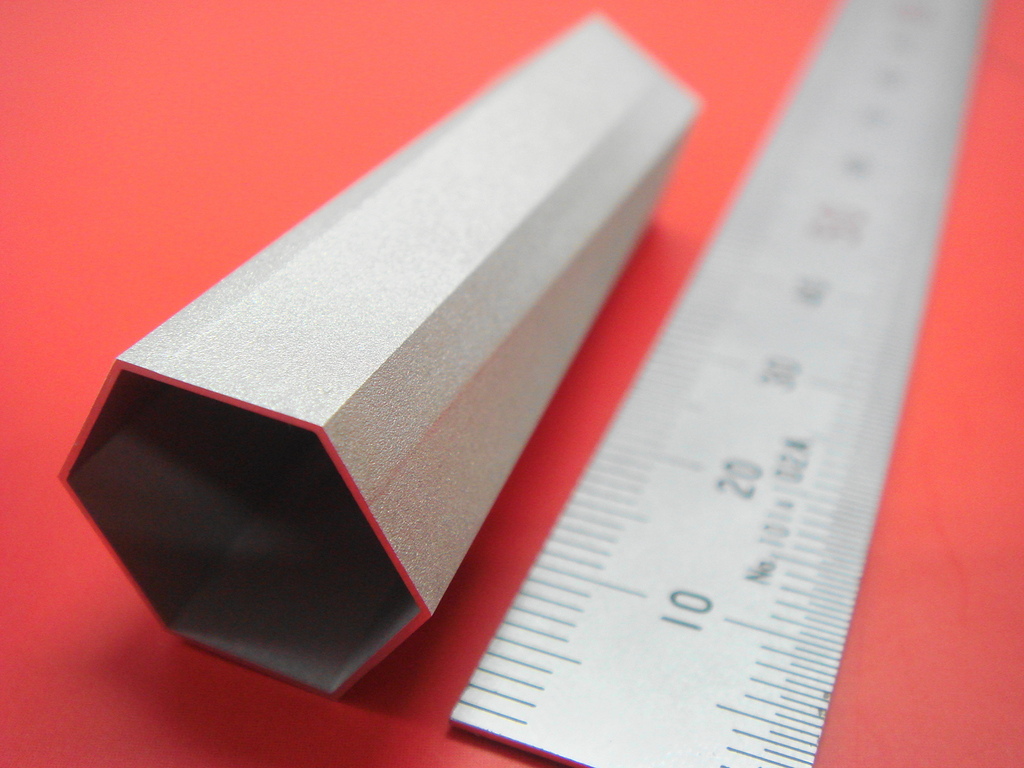

五角形側                          　　　　六角形側

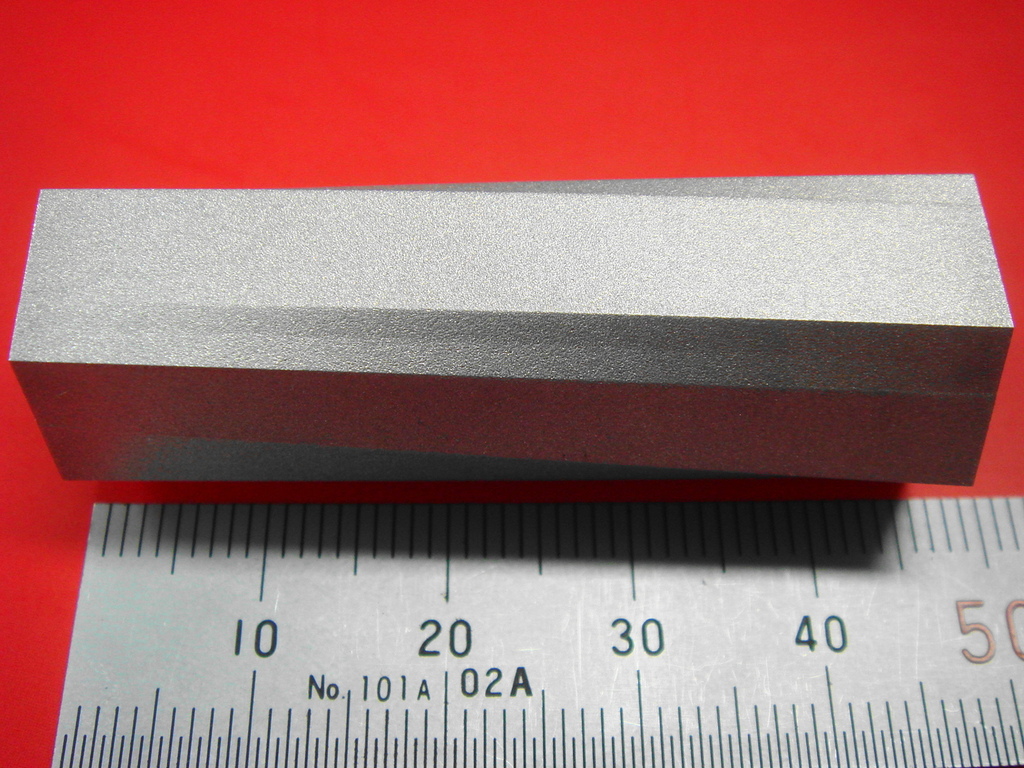

外観　　　　　　　　　　　　　　　手前 六角形　奥 五角形

特徴:1つのワークの両側が五角形と六角形となっており形状が異なっています。

　　 言い換えますと穴の入口と出口の形状が違うという事になります。

　　 両側とも同時に加工を始め、同時に完成させています。

　　 ※片側から別々に加工しているわけではありません。

       変形しやすいアルミを薄肉(0.45mm)で加工している点も注目して頂きたいです。

補足:今回は1本のワイヤーで両側を異なる形状で加工するという挑戦を行いました。

　　 今回行った形状以外にも、例えば入口は星形、出口は三日月形のように

　　 両側で全く違う形状の加工も可能です。

　　 加えて、アルミ材以外にもステンレスなど様々な材質で再現可能です。

材質:アルミ材

外寸:五角形側 約φ16mm 六角形側約19mm ×L50　

　　 入口、出口の肉厚はともに0.45mmで同じです

この機会にもう一つ類似のサンプル品を紹介させて頂きます。　

【ハニカム構造内部60°ひねりサンプル】

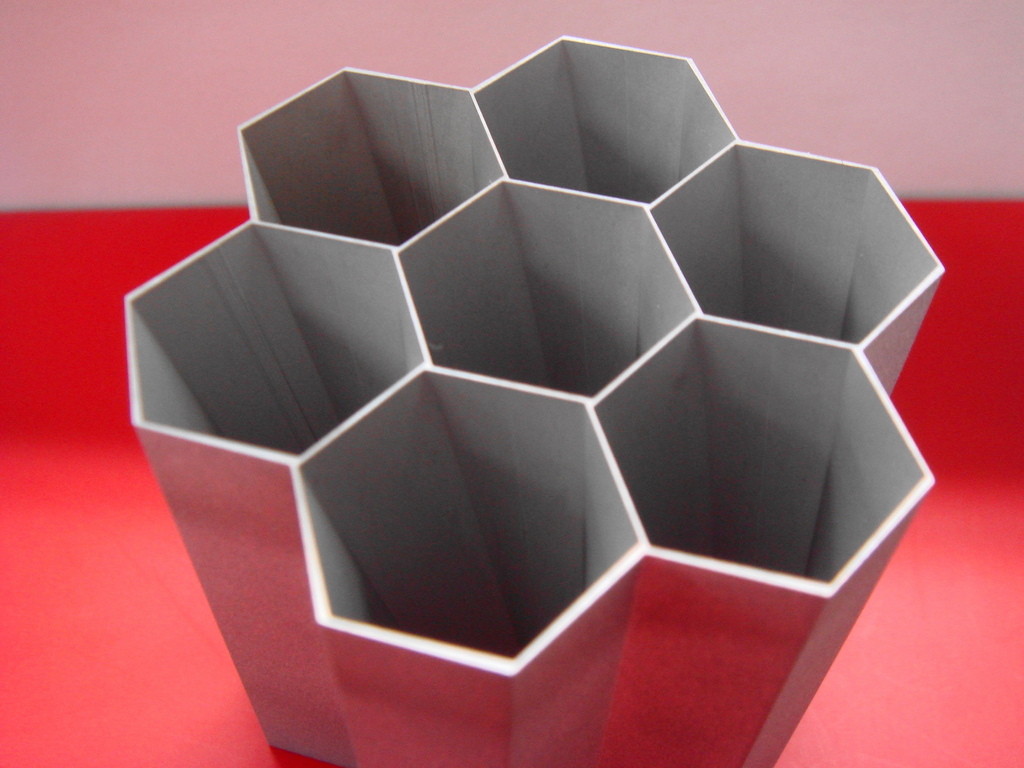

外観　　　　　　　　　　　　　　 60°のひねり

こちらはハニカム構造サンプル品です。

入口側、出口側ともに六角形の形状ですが、内部で角度にして60°ひねりを加えており

直線的な加工では御座いません。

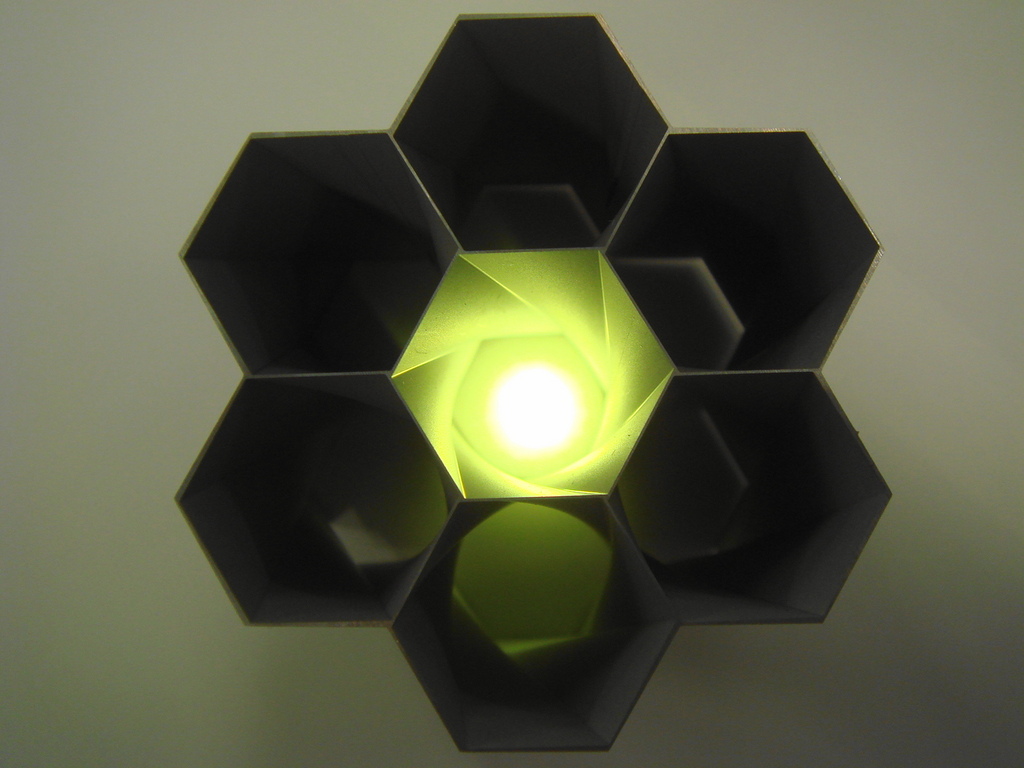

※画像で光の線が直行していないことが確認できます。

 こういった曲線的な加工も可能となります。

以上、ユニークな形状加工のご紹介でした。
