微細加工に挑戦!
『ステンレスノズル 微細穴φ0.03㎜×3穴』
ノズル穴径:φ0.03㎜
ノズル穴深さ:0.4㎜ ノズル高さ:0.3㎜
倍率:100倍
吸引、吸着、噴射など幅広い機能をもつノズル。
これまで多くのノズルを加工した経験を活かし、
今回"微細"ノズルの加工に挑戦しました。
φ0.7㎜の範囲にφ0.1㎜のノズルを3本立ち上げ、
ノズルにはφ0.03㎜の貫通穴を開けております。

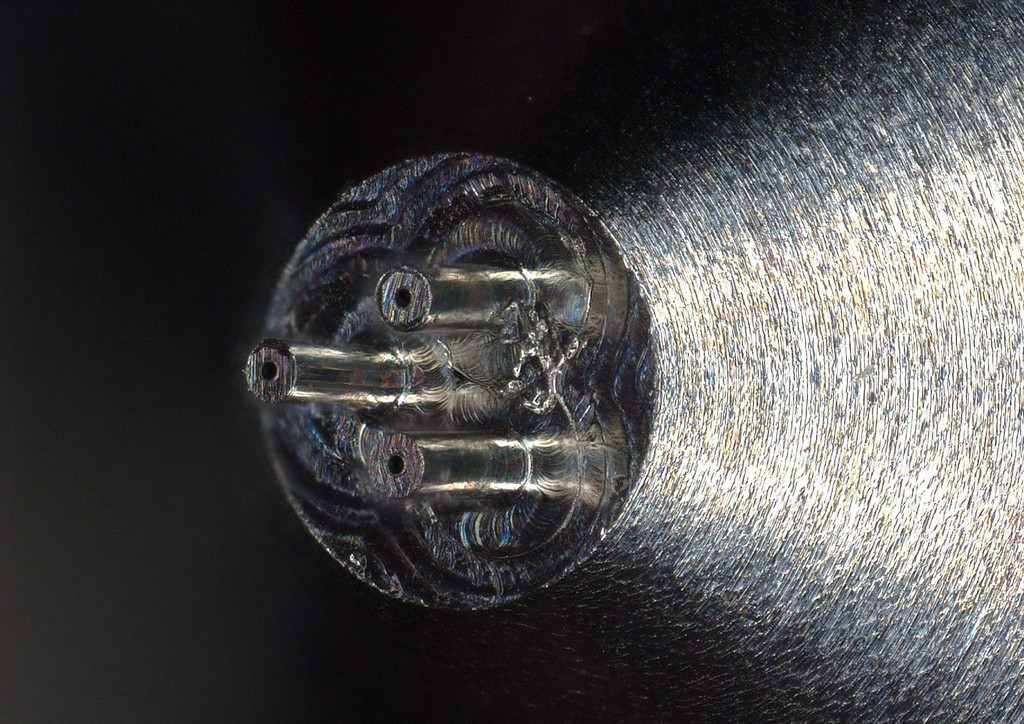

倍率20倍では3本のノズルが見えづらいですが…
倍率150倍にするとノズルが立ち上がっていることが分かります。
今回は小径穴の加工技術を用いて実用的なサンプルを製作致しました。
これから増える"微細化"のニーズに対応すべく挑戦を続けて参ります。
製品概要 | 材質:SUS304
製品サイズ:φ6(最外径)×5㎜ ノズル寸法:φ0.1㎜×0.3㎜ (3箇所) ノズル穴:φ0.03㎜×0.4㎜ (3箇所) |
特徴 | ・ノズル穴径 φ0.03㎜(3箇所)
・φ0.7㎜の狭い範囲に3本のノズル |
製品名・型番等 シリーズ名 |
"超精密"マルチスポットノズル |
