ジルコニア 微細加工
①二次元コード 微細加工 ②角穴 隅R最小 微細接着
材質:ジルコニア 材質:ジルコニア
溝幅:0.15mm 角穴:0.15mm×0.3mm 深さ0.1mm
溝深さ:0.1mm 隅R:R0.05mm以下
①二次元コード 微細加工
以前アルミ合金で製作した二次元コードサンプルを、今回はセラミックスで製作。
アルミ合金よりはるかに高硬度な材料ですので、微細な工具(φ0.1)が加工開始直後
に折れる等の問題が発生するなど、加工難易度は上がりましたが、
同水準の仕上がりを実現。
幅0.15mmで複雑な溝形状にも応用できる微細加工のサンプル品です。

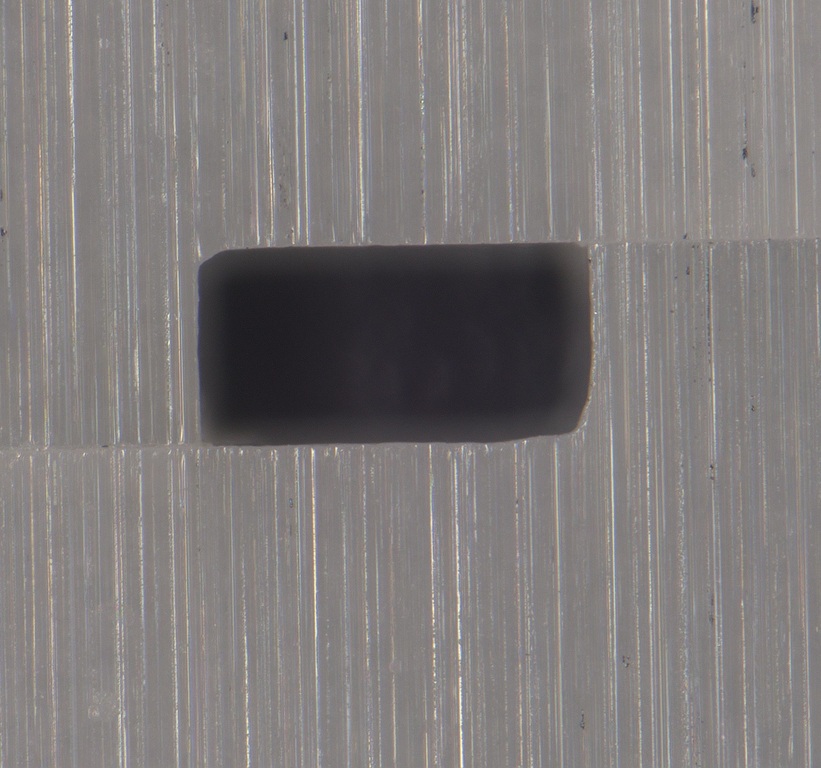

②角穴 隅R最小 微細接着
通常角穴の四隅は工具Rが最小でも0.1程度はついてしまう為、
このサイズの角穴をあける事は困難ですが、2つの部品を接着する事で四隅のRを
最小に抑え角穴に近い形状を実現。
今まで開口部の加工は工具に伴う限界があった微細加工の領域に、
新たな工法として対応・提案も可能です。

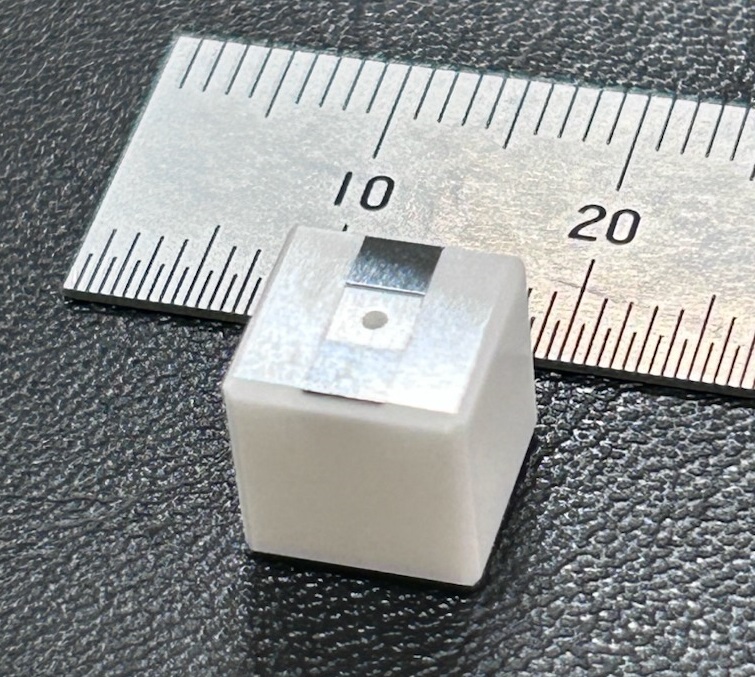

他にも下記サンプル(②部品の応用)のようにご使用用途に合わせて、当社から接着形状の
ご提案も行っていますので、一度ご相談いただけると幸いです。

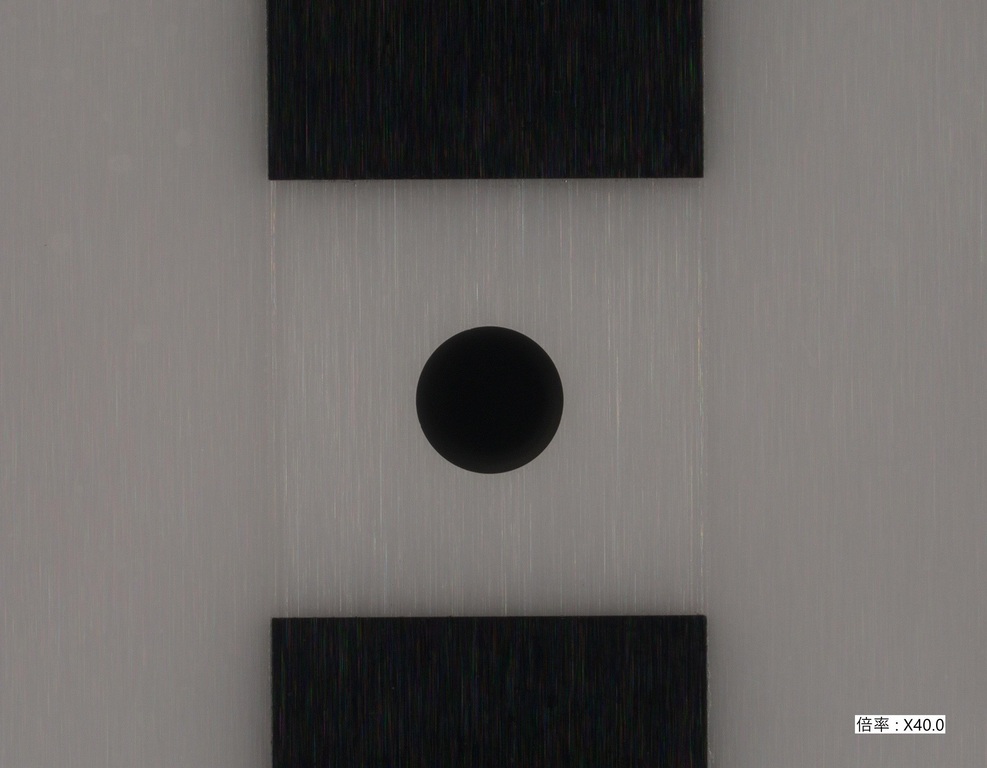

溝に薄板(黒色部)を2枚貼り付ける事で四角ポケットの4隅を理論上R0にする工法。
※接着した薄板の隙間や段差は指で触っても分からないレベルに仕上げる事が可能。
材質・加工でお困りの事がございましたら、是非当社にご相談下さい。
製品概要 | ①二次元コード 微細加工
・材質:ジルコニア ・サイズ:7.0㎜×7.0㎜ ・溝幅:0.15㎜、溝深さ:0.1㎜ ②角穴 隅R最小 微細接着 ・材質:ジルコニア ・角穴:0.15mm×0.3mm 深さ0.1mm ・隅R:R0.05mm以下 |
特徴 | ジルコニア 微細加工・微細接着 |
製品名・型番等 シリーズ名 |
微細加工 |
