直径100分の3ミリ！ステンレスに穴をあける！七つ星☆

弊社は金属とセラミックスの微細加工を得意としており、

φ0.1㎜以下の穴加工、ミクロン台の幾何公差、米粒ほどの大きさの部品など

微細な領域に対して、約100台の豊富な設備とこれまで培った経験で

電子部品、半導体、医療分野など国内の各産業分野に

精密部品を提供しております。

このような技術の一環として今回はマシニング加工による

金属の"微細穴"加工の紹介をいたします。

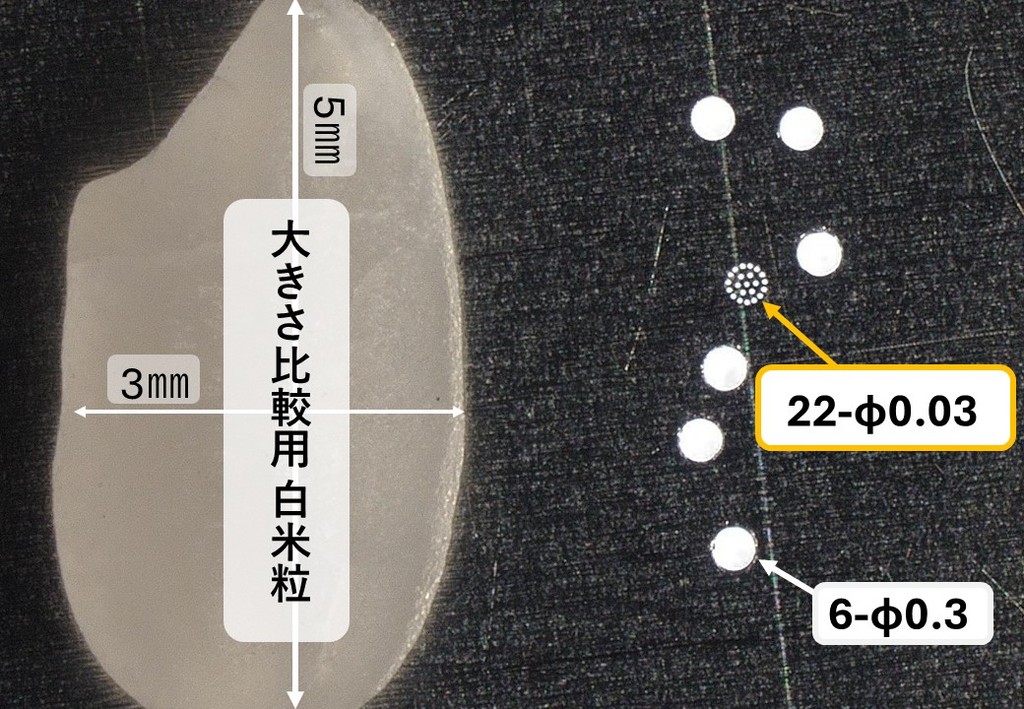

ステンレスに北斗七星を模した配置で穴加工を実施。

七つの星のうち、6か所はφ0.3㎜で加工を行っていますが、

うち1か所はφ0.03㎜を22穴整った穴位置で集合しており、

まるで1つの穴のような仕上がりとなっております。

※穴深さは0.07㎜貫通　

加工はマシニングセンタと細穴加工の特注ツールを用いて行っており、

写真左の白米粒と比較しても、非常に微細な加工であることが分かります。

そして微細加工が正確に測定可能な各種測定設備を多数保有しております。

今回はマシニング加工の紹介でしたが、

その他設備(平面研削盤、ワイヤー、型彫放電など)についても

”微細加工”に対応しております。

ご不明な点等はお気軽にお申し付けください。
