セラミックスピンゲージ・セラミックスピン

超硬合金製や鋼製のピンゲージにはない
セラミックスピンゲージの特長をご紹介致します

• セラミックスピンゲージは錆や腐食をしない為素手で直接扱うことができます。
• 薬品耐性があるので万が一薬品等が掛かっても洗い流すことができます。
• セラミックスは非磁性素材となります。磁性NGの環境下でも使用できます。
• 検査対象物がセラミックスの場合、超硬製や鋼製ピンゲージを使用することで金属痕が付くことをがあります。それを避けるため、セラミックスピンゲージが採用されるケースがあります

■通常タイプ

直径　：φ0.1～φ6 公差： ±0.3μm ～±1μm

真円度：0.3μ～0.8μ 表面粗：Ra0.05～Ra0.2

■極小径タイプ

直径　：φ0.03～φ0.99 公差：±1μm

■用途

• 小径穴の内径測定用
• 測定器校正用のマスターピンゲージetc.

三和クリエーションの
セラミックスピン加工事例を3点ご紹介します!!

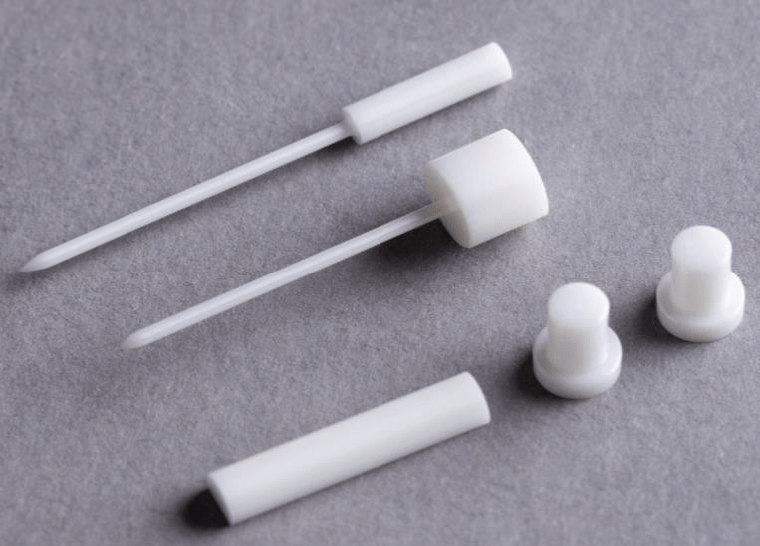

1精密微細加工 最小径φ0.03

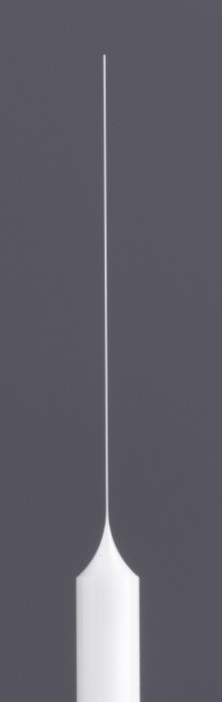

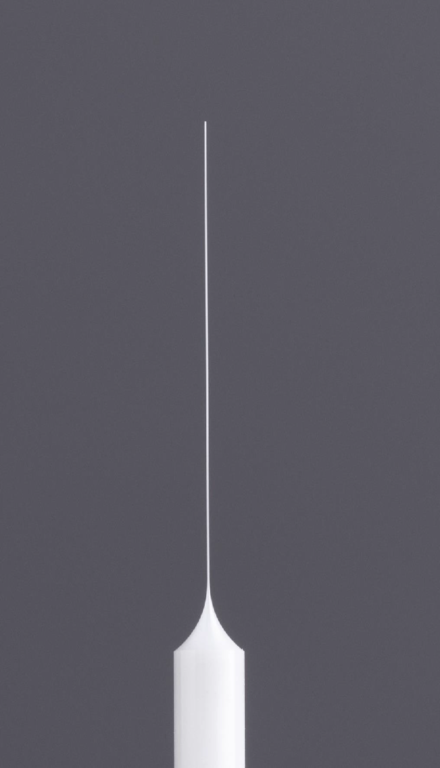

ジルコニアセラミックスで直径0.03㎜のピンを製作できます。Φ0.03になると曲げても折れずにたわみます。

とあるセラミックス材料メーカーの方からは「セラミックスでここまで細いピンは見たことが無い」とコメントいただきました。

その為Φ0.1以上のコンマ台直径のピンは問題なく加工ができます。靭性が無いアルミナになると最小径はΦ0.5前後が限界です。

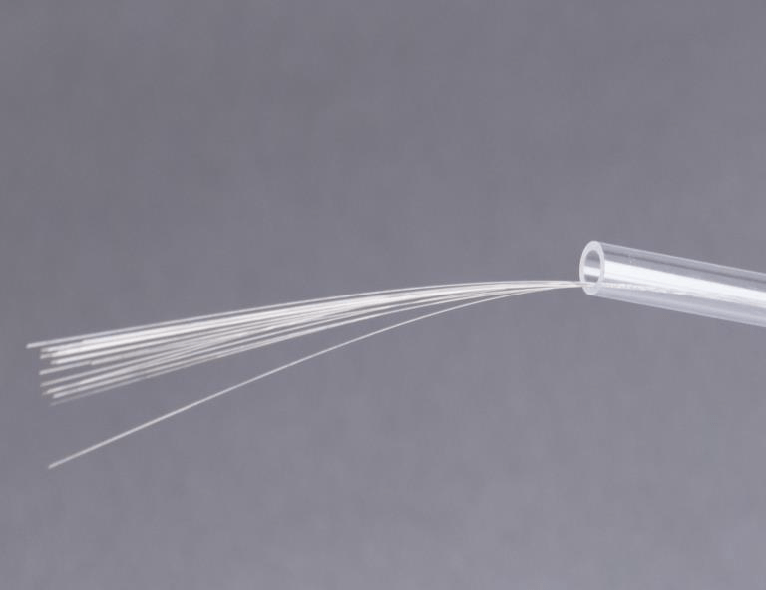

ちなみにセラミックスではなく超硬合金であれば最小径0.008mmのピンの製作実績があります。

2〇だけじゃない異形状・三角、四角、だ円ピン加工

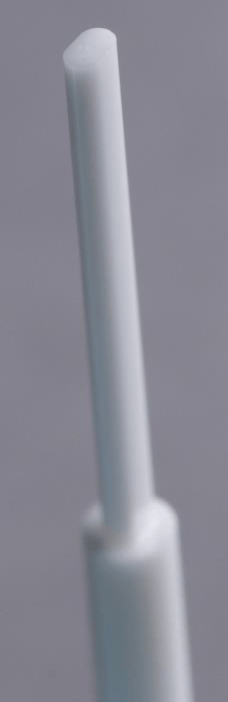

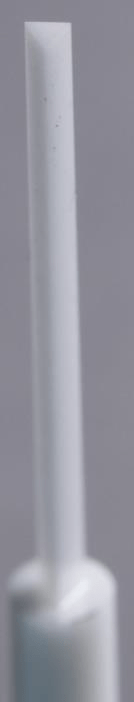

三角、四角、だ円など丸ピン以外の異形状加工の対応が可能です。軸をわざとずらす偏芯形状も加工できます。用途はガイドピン、コアピン、ゲージピン等です。三角柱形状のピンをリーマーのように使用される場合もあります。

シャンク径φ2～φ12 全長～150L。
ご希望の寸法規格をご指定いただければお見積り致しますのでお気軽にご相談ください。

3セラミックスの多様な加工実績

• 加工実績材質：アルミナ、ジルコニア、窒化ケイ素、炭化ケイ素、ホトベール、ステアタイト等
• 受注ロットは小ロット（1本～）から大ロット（量産数万本案件）
• ゲージ等で外径の鏡面仕上げも対応可能です。
• セラミックス素材は弊社で調達することも可能ですが御支給いただき加工のみを行う場合も対応可能です。

お気軽にお問合せください

ファインセラミックス、超硬合金、ダイヤモンド、チタンなどの硬質素材・難削素材の超精密・微細加工でお困りの際はお気軽にお問い合わせください。
