+17℃で凍る不可思議な液体でチャッキング、短時間かつ高精度にワークを固定「ESチャック」

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
ESチャック  /  産業機械機器 鉄/非鉄金属 セラミックス

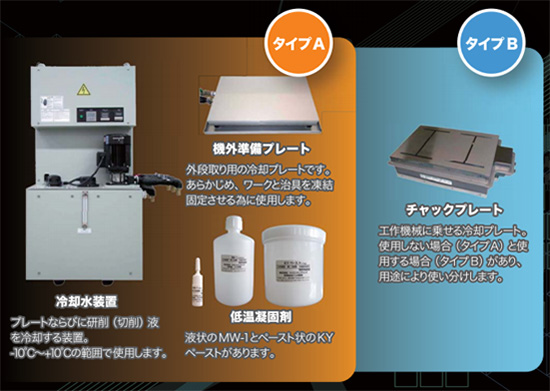

+17℃でワークを凍結固定するチャッキングシステム
ESチャック



従来の冷凍チャックの欠点を改善、

環境に優しい特殊な低温凝固剤を使用したチャッキングシステムです。
常温に近い温度で、ワークをカンタンに凍結固定します。

 日米2カ国で特許取得済み



チャッキング方法に問題をお抱えの方は、是非ご検討ください!



使用可能な工作機械

精密平面研削盤、ロータリー研削盤、スライシングマシン、マシニングセンター、円筒研削盤、旋盤、ダイシングソーなど





どうしてESチャックなのか?



ワークの固定に困っていませんか?

  • ワックス接着は、高温に温めて接着するのでワークが歪むし、洗浄が大変。
    接着層が厚くてワークの傾きが発生してしまう。

  • バキュームチャックは、曲がりや反りが大きいと上手くつかず、薄く曲がったワークは、矯正されてしまう。

  • マグネットチャックでは非磁性材が着けられず、薄いワークは矯正されてしまう。

そんな問題もESチャックが解決します!
ESチャックは熱を加えない冷凍チャッキングシステムなので、ワークが歪むことなく接着でき、更に水で洗い流せるため洗浄も簡単です。



精度の良さ、作業性を実感できるデモを実施中です。

お気軽にお問い合わせください。





ESチャック デモ動画



ESチャックによる固定・取り外しをノーカットでお送りします。







ESチャックの特徴

  • 凍結チャック
    ワックス接着、バキュームチャック、マグネットチャックでは固定が難しいワークを確実に固定し、安定させます。

  • ワークを歪ませない
    ワークへの固定ストレスを与えないため、加工精度を高めることができます。

  • 接着層が薄くて堅い
    低温凝固剤の膜厚は約1μmなので、他のチャッキングシステムと比べて、高さ精度や平坦度が出しやすくなります。

  • 水溶性研削液が使える
    凝固剤が撥水性のため、従来の冷凍チャックと比べ、加工中に水溶性クーラント液を使用することができます。

  • 常温で取り外し可能
    常温の水で取り外し、洗浄が可能です。

  • 低温凝固剤は揮発性
    ワークの取り付け・取り外し・洗浄時間を半減。洗浄不良品を削減します。

  • コスト削減
    ワックスやテープの使用時と比較して、刃物の寿命が延びます。
    ドレスの回数が従来の1/3程度に減少します。(当社比)

  • 環境対策に貢献
    ワックス接着方式にて発生する環境汚染の対策に貢献。
    ISO9001、ISO14001、RoHS規制対応済み企業への納入実績もあります。



ESチャックを使用した事例



揮発性の低温凝固剤なので洗浄不良ナシ!

小径穴部品では、穴に入ったワックスが取りきれず、不良品になってしまうという問題がありましたが、ESチャックの低温凝固剤は揮発性があるため、洗浄不良がなくなりました。

セラミック小径穴部品

材質 : 黒ジルコニア

形状 : パイプ形状ツバ付き

穴径 : φ20μm

工作機械 : 円筒研削盤



凝固剤が膜厚1μm程度のため傾きが出ない!

ワックス接着では傾きが出て割れてしまい、加工が出来ても接着が外せないという問題がありましたが、ESチャックの低温凝固剤は膜厚1μm程度のため傾きも出ない上、加熱で簡単に剥離します。

セラミックウエハー

材質 : PZT

サイズ : φ50mm× t3.0mm
反り : 0.01mm

工作機械 : 平面研削盤



ワックスの洗剤による不良がなくなりました!

ワックスの洗剤不良により、実に2割に不良が発生していましたが、ESチャックの低温凝固剤は揮発性があるため、洗剤による不良がなくなりました。

ポーラス状セラミック

材質 : 多孔質SiC

サイズ : □100mm×t5.0mm

工作機械 : 平面研削盤→スライサー

加工後 : 40mm×5mm×t3.0mm



ワークに歪みを与えず固定可能!

マグネットチャックを使用するとワークが矯正されてしまい、精度が出なかったところ、ESチャックならば歪みを与えず固定ができるので、目標公差を達成することができました。

歯車

材質 : SCM415浸炭焼入

サイズ : 外形φ120mm×内径φ96mm×t8.3mm

反り : 0.1mm〜0.13mm

工作機械 : 平面研削盤

目標 : t8.0mm 並行度10μm 平面度5μm



マグネットにつかない材質もESチャックで固定!

材質の関係でマグネットチャックが使えず、ワックスでは傾きが発生してしまうため精度が出ない。しかし、ESチャックは歪みを与えず固定が出来るため、目標寸法を達成できました。

超硬カッター

材 質 : 超硬

サイズ : 160mm×27mm×t0.6mm

平面度 : 0.04mm

工作機械 : 平面研削盤

目標寸法 : t0.1mm



ワークに歪みを与えず固定可能!

マグネットチャックを使用するとワークが矯正されてしまい、精度が出なかったところ、ESチャックならば歪みを与えず固定ができるので、目標公差を達成することができました。

機械部品

材質 : S45C(レーザー加工→焼鈍処理)

サイズ : 345mm×190mm×t9.0mm

工作機械 : 平面研削盤

目標公差 : 平面度20μm



クランプによるワークの矯正を避けられる!

メカクランプによりワークが矯正されてしまい、精度が出なかったところ、ESチャックならば歪みを与えず固定ができるので、目標公差を達成することができました。

設備部品

材質 : SUS303 引き抜材

反り : 0.1mm〜0.2mm (ねじれている)

サイズ : 407mm×18mm×t7.0mm

工作機械 : マシニングセンター

公差 : ±20μm



加工箇所が多くクランプできない部品も固定可能!

上面全面と側面と、部品の加工箇所が多くクランプする場所が無かったのですが、埋め込みの治具を作成しESチャックでの凍結固定を行いました。メカによるクランプをしていないため、必要な箇所すべてに加工を施すことができました。

機械部品

材質 : アルミダイカスト

サイズ : 350mm×120mm×t10.0mm

工作機械 : マシニングセンター

公差 : ±20μm





ESチャックのカタログ



ESチャックのカタログダウンロードはこちらから





ESチャック資料ダウンロード





ESチャックについてのお問い合わせ



超硬カッター、SUS304板材、鋼球、セラミックス、ガラス、アルミ、小径歯車、
その他非磁性材や、薄い磁性材の加工に最適です。

デモも可能ですので、お気軽にお問い合わせください。
