平面研削で精密プレートの反り取りが簡単にできる「反り取りシート」

精密プレートの反り取りが簡単にできる不思議なシート
反り取りシート

平面研削盤での実績多数！

反り取りシートをマグネットチャックとワークの間に設置して加工するだけで、平行度・平面度が簡単に向上します！

反り取りシートの特徴

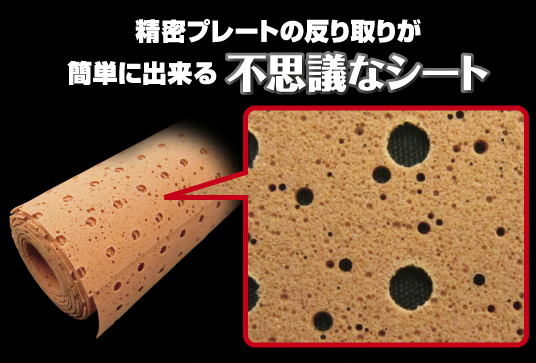

厚さ0.6mm程度の発泡ポリウレタンを主とするシートです。

シート硬度・穴径・穴ピッチの最適化により、マグネットチャックによる磁力を低減する作用があります。

加工時の磁気吸着作用を緩和し、ワークを反った状態のままで固定することができるので、平行度・平面度が向上し、簡単かつ精密に反り取りを行うことができます。

動画　反り取りシートを使った加工例

反り取りシートの使い方手順

1. マグネットチャックとワークの間に設置
2. ワークの飛び防止用の金属治具を用意し、ワークと金属治具を固定
3. 使用後、洗浄用のクーラント液でスラッジ等を軽く洗い流し、自然乾燥
   ※エアブローを直接当てると破ける可能性があります

反り取りシートの使用事例

事例１　反り取りにかかる時間を短縮！

普通の加工では反り取りに時間がかかっていましたが、反り取りシートを使うことにより時間が短縮されました。

Ｏリング（外径φ120×内径φ100×t8mm／材質：SCM415）
反り：0.1mm程度 → 平行度10μm／平面度5μmを達成

事例２　10μm程度の平行度も簡単に！

反り取りシートの使用で、10μm程度の平行度を簡単に出せるようになりました。

正方形薄板（150mm×150mm×t5mm／材質：SUS410）
反り：0.2～0.3mm程度 → 平面度10μmを達成

事例３　シム設置の個人差をなくし、全体の質を向上！

シム設置には個人差がありましたが、反り取りシートを導入し、誰でも同じ加工ができるようになりました。

長方形厚板（400mm×150mm×t20mm／材質：SKD）
反り：0.05mm程度 → 平面度2μmを達成

反り取りシートのカタログ

反り取りシートのカタログダウンロードはこちらから

反り取りシートについてのお問い合わせ

機械加工に関するさまざまなお悩みを解決します。
「反り取りシート」も弊社よりご購入いただけますので、

お気軽にお問い合わせください。
