製品・技術
【TNRシリーズ】

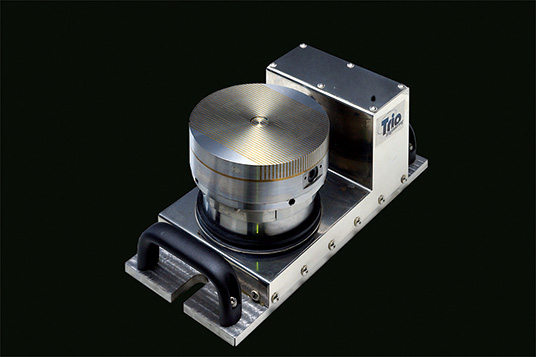

TNR-150
小さなワークには、コンパクトなφ150mmサイズ。
| 面ぶれ | 1μm以内 |
| 回転精度 | 1μm以内 |
| 平面度 | 3μm以内 |
| 最大回転数 | 200rpm |
| 回転調整 | 20段階 |
| チャック | 永磁チャック |
| 装置本体総重量 | 約23kg |
| 電源 | 100V |
| 設置スペース | 幅355mm |
| 奥行153mm | |
| 高さ150mm | |
| 仕様 | 湿式使用可 （SUS製カバー+エアパージ機能） |
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。

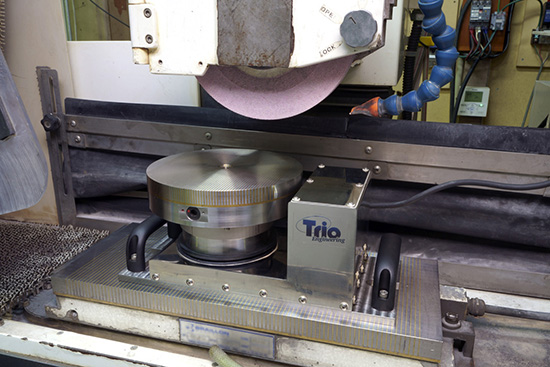

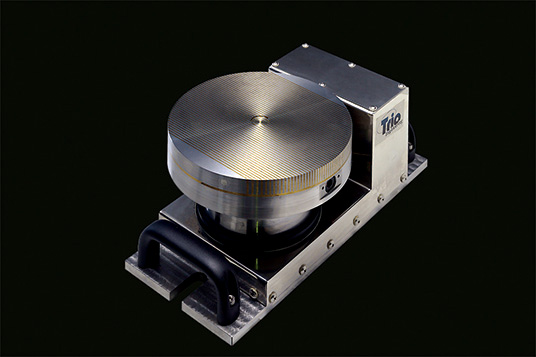

TNR-200
大小様々なワークに。オーソドックスなφ200mmサイズ。
| 面ぶれ | 1μm以内 |
| 回転精度 | 1μm以内 |
| 平面度 | 3μm以内 |
| 最大回転数 | 200rpm |
| 回転調整 | 20段階 |
| チャック | 永磁チャック |
| 装置本体総重量 | 約27kg |
| 電源 | 100V |
| 設置スペース | 幅355mm |
| 奥行200mm | |
| 高さ150mm | |
| 仕様 | 湿式使用可 （SUS製カバー+エアパージ機能） |
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。

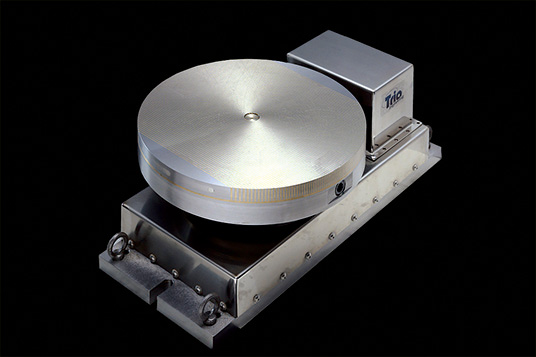

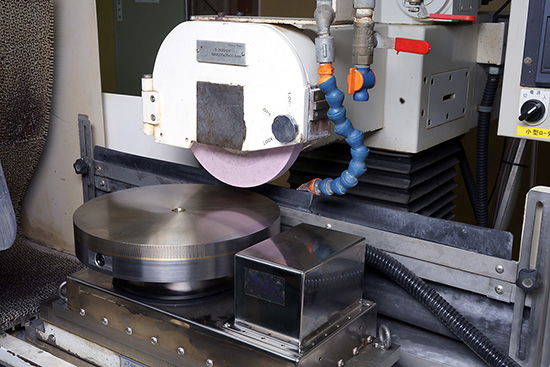

TNR-300
「大きなワークを加工したい」ご要望にお応えしました。
| 面ぶれ | 1μm以内 |
| 回転精度 | 1μm以内 |
| 平面度 | 3μm以内 |
| 最大回転数 | 200rpm |
| 回転調整 | 無段階調整 |
| チャック | 永磁チャック |
| 装置本体総重量 | 約75kg |
| 電源 | 200V |
| 設置スペース | 幅500mm |
| 奥行300mm | |
| 高さ182mm | |
| 仕様 | 湿式使用可 （SUS製カバー+エアパージ機能） |
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。

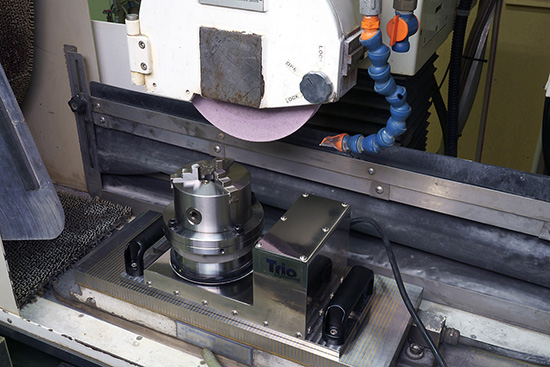

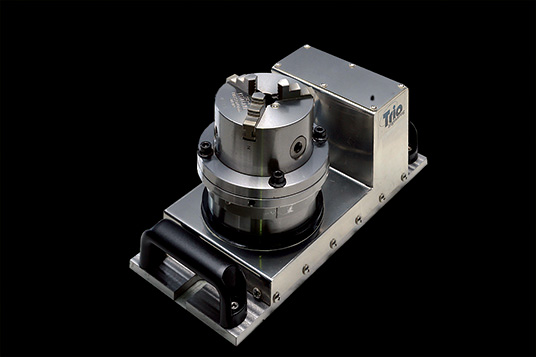

TNR-SC
円形ワークの加工に。スクロールチャック仕様。
| 面ぶれ | 1μm以内 |
| 回転精度 | 1μm以内 |
| 最大回転数 | 200rpm |
| 回転調整 | 20段階 |
| チャック | 4～6inchスクロールチャック |
| 装置本体総重量 | 約22kg |
| 電源 | 100V |
| 設置スペース | 幅355mm |
|
奥行153mm |
|
| 高さ203mm（ツメ上まで） | |
| 仕様 | 湿式使用可 （SUS製カバー+エアパージ機能） |
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。

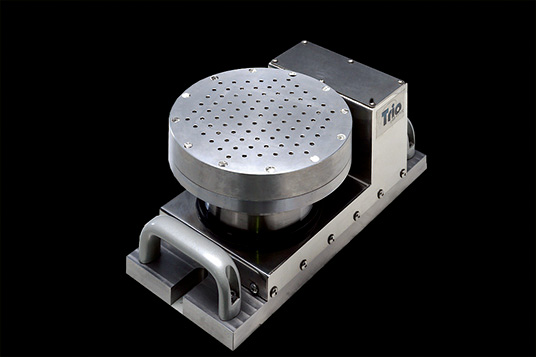

TNR-200V

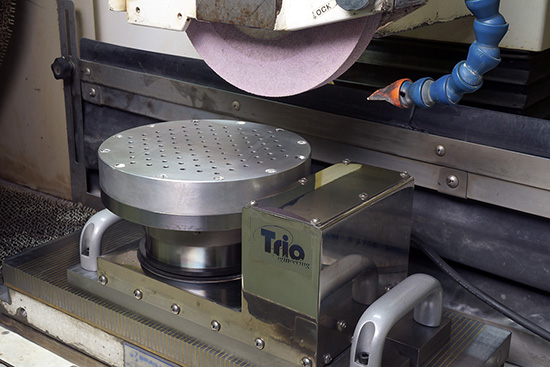

非磁性材の加工には、バキュームチャック仕様。
| 面ぶれ | 1μm以内 |
| 回転精度 | 1μm以内 |
| 最大回転数 | 200rpm |
| 回転調整 | 20段階 |
| チャック | バキュームチャック |
| 装置本体総重量 | 約27kg |
| 電源 | 100V |
| 設置スペース | 幅355mm |
| 奥行200mm | |
| 高さ160mm | |
| 仕様 | 湿式使用可 （SUS製カバー+エアパージ機能） |
※上記数値はアルミ製バキュームプレート装着時。
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。
【TRTシリーズ】

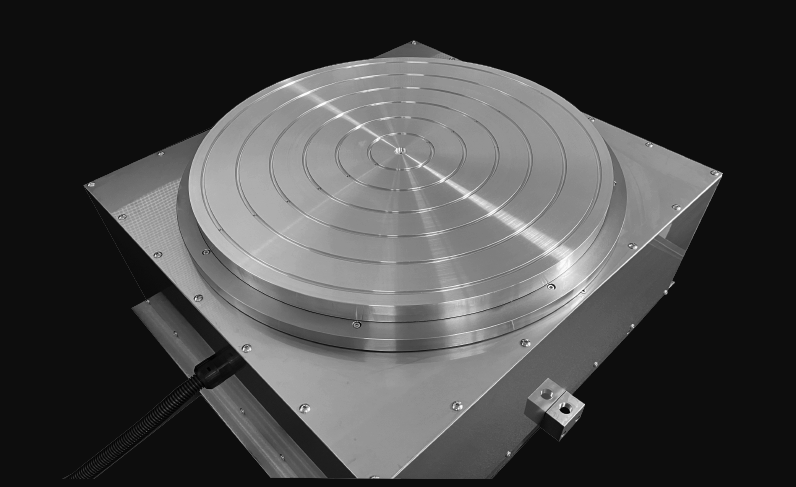

TRT-500
「もっと大きなワークを加工したい」ご要望にお応えしました。
| 回転精度 | 1μm以下 |
| 軸方向伸び | 2μm以以下(※8h連続運転時) |
| 最大回転数 | 200rpm |
| 回転トルク | 約200N |
| 耐荷重 | 300㎏(形状等により変わる可能性があります) |
| チャックサイズ | φ500 バキュームチャック |
| 装置本体総重量 | 約275kg |
| 電源 | 200V |
| 設置スペース | 幅640mm |
| 奥行560mm | |
| 高さ318mm | |
| 仕様 | 湿式、湿式可（新設計ラビリンス仕様） |
| オプション |
真空発生装置、NC機指令対応、 マグネットチャック/面板特殊仕様、 回転計、配線延長、ドレッサー |
※上記数値は実績値であり、保証値ではありません。
※仕様は余儀なく変更される場合があります。
