はんだ・基板・溶融・ろう付け等の加熱観察に最適!

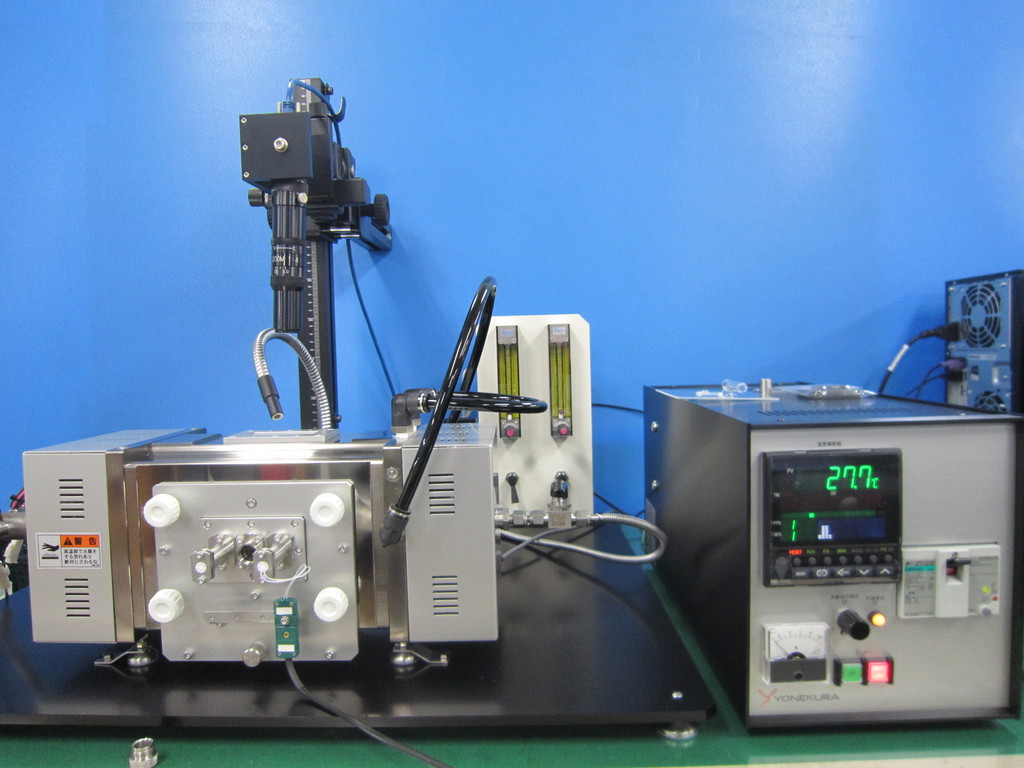

大型加熱観察装置 IR-HPシリーズ
■大型加熱観察装置「IR-HPシリーズ」の特長
チップ部品等の微小実装部品から基板(□100mm)、固体・粉末の溶融、ろう付け等のその場観察を実現します!
- 炉体が密閉構造で、真空引きから各種ガスの導入急冷も容易に
- 観察を様々な角度から見ることが出来る
- サンプルだけの赤外線集光で基板などの試料を秒速高温均一加熱
- クリーン加熱とクリヤーな加熱観察・簡単構造でメンテナンスフリー
■用途
各種材料の上部又は側面から「その場観察」できます。その場観察で保存した動画には経過時間・温度が表示され測長機能も御座います。標準で炉体が密閉構造の為、真空引きから各種ガスの導入急冷も容易に行えます。
濡れ性や接触角などの研究でも、活用されており、実際に変化動画をリアルタイムで見ることが出来ます。時間と温度付きで録画も可能で、後から再生し観察することも可能です。
■大型加熱観察装置「IR-HPシリーズ」の基本構成
- ステージ炉本体

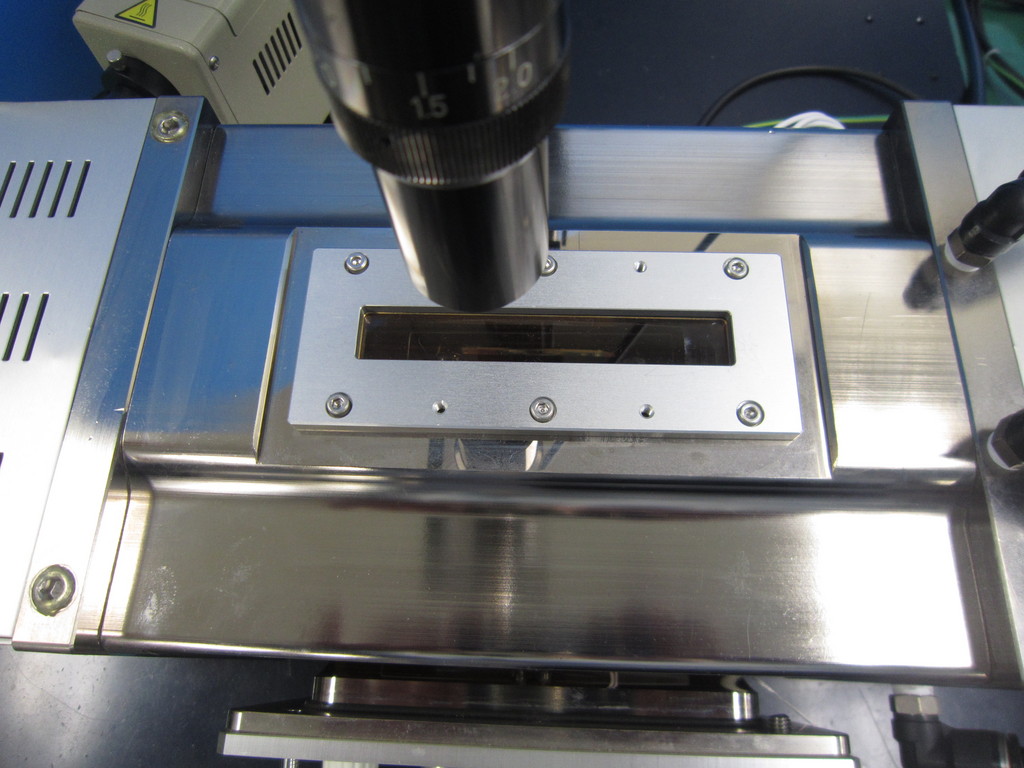

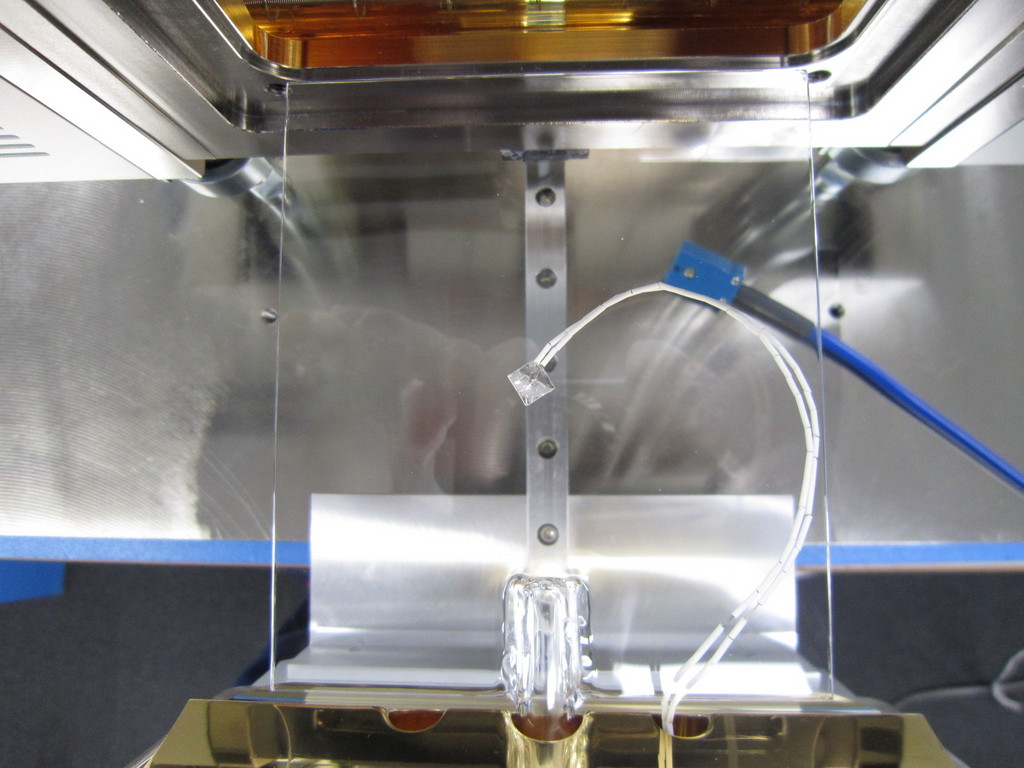

- 試料ホルダー(□100mm石英ホルダー・R熱電対1式付き)
- 温度コントローラ
- 冷却水循環装置
- CCDカメラ及びズームレンズ
- PC及び画像キャプチャーソフト
■オプション
・真空排気装置
ロータリーポンプ~ターボポンプ迄、ご希望の真空度に合わせて選定可能です。
・ガス導入装置
浮き子式流量計~マスフロー等選定頂けます。
電磁弁のON/OFFにより指定したタイミングでガスを入れたりガスの切替が可能です。
・冷却機構
急冷ノズルを使用してサンプルに直接ガスを当てる事が可能です。
電磁弁のON、OFFにより指定したタイミングで急冷を行う事が可能です。
米倉製作所では、高度化、多様化するユーザーのみなさまのニーズに、きめ細やかにお応えするとともに、新たな技術と製品の開発に努めます。顕微鏡ステージについて、ご質問、ご要望等ございましたら、お気軽にお問い合わせください。
サンプルの加熱観察テスト
横浜事業所に来社いただいて、ご導入検討の為のデモも行っておりますので、ご希望の場合はご連絡ください。
製品概要 | ■仕様
温度範囲 : RT~1300℃(サンプルの熱容量等に依存します) 雰囲気 : 真空排気後高純度ガス中・ガスフロー中 到達真空度 : 10Pa程度~(ポンプの能力に依存します) 真空引口 : NW25 試料ステージ: □100mm 加熱方式 : 赤外線ランプ発光・反射集光加熱 冷却方式 : ランプオフによる自然冷却(オプションで急冷有り) 加熱特性 : 1000℃まで20秒以内(サンプルの熱容量に依存します) 安全対策 : 標準装備:炉体外壁温度センサー・温度偏差 オプション:過昇温 |
特徴 | ■大型加熱観察装置「IR-HPシリーズ」の特長
チップ部品等の微小実装部品から基板(□100mm)、固体・粉末の溶融、ろう付け等のその場観察を実現します! ・炉体が密閉構造で、真空引きから各種ガスの導入急冷も容易に ・観察を様々な角度から見ることが出来る ・サンプルだけの赤外線集光で基板などの試料を秒速高温均一加熱 ・クリーン加熱とクリヤーな加熱観察・簡単構造でメンテナンスフリー ■用途 各種材料の上部又は側面から「その場観察」できます。その場観察で保存した動画には経過時間・温度が表示され測長機能も御座います。標準で炉体が密閉構造の為、真空引きから各種ガスの導入急冷も容易に行えます。 米倉製作所では、高度化、多様化するユーザーのみなさまのニーズに、きめ細やかにお応えするとともに、新たな技術と製品の開発に努めます。顕微鏡ステージについて、ご質問、ご要望等ございましたら、お気軽にお問い合わせください。 サンプルの加熱観察テスト、横浜事業所に来社いただいて、ご導入検討の為のデモも行っておりますので、ご希望の場合はご連絡ください。 |
製品名・型番等 シリーズ名 |

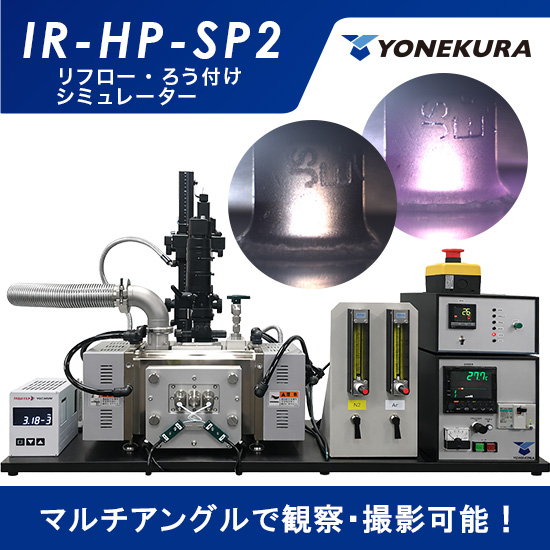

大型高温観察装置『IR-HP-SP2』 |
価格 | お問い合わせください |
