《材料・オリジナル試験機なら》試験機メーカーの株式会社米倉製作所
材料・オリジナル試験機や、超高温炉(1800℃)を製造・販売しております。
製品・技術

金属等材料研究に!《MAX1800℃》超高温加熱炉でIn-situ観察【IR-18SP】実際の観察画面例付!

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
高温観察炉 In-situ観察 金属研究向け  /  鉄/非鉄金属 化学・樹脂 セラミックス

 超高温その場観察装置「IR-18SP」

1800℃でのIn-situを体験して下さい。

高効率な昇温機構とランプ冷却機構により超高温下での、その場観察と
炉の気密構造により様々な雰囲気下での加熱を実現しました。



ポイント3つ

▮MAX 1800℃

最高1800℃まで昇温でき、RT~超高温域での加熱過程の実験や融点の高い試料の組織
形成変態過程の観察が可能です。雰囲気を変え、超高温下の様々な環境を再現した実
験も出来ます。また、1800℃での温度保持が可能です。



▮高速昇温、高速降温

1秒間に50℃昇温し、1800℃まで1分程度で到達します。ランプ加熱の為、ランプオフによ
る冷却は電気炉の急冷よりも早いです。温度の急激な上げ下げやその繰り返し、また遅い昇温にも対応可能で、組織の形成過程をその場観察することが出来ます。



▮クリアな観察

炉内に断熱材を使用していない為、パーティクルが出ず、クリーンな雰囲気で加熱が出来ます。さらに、観察窓付近にガス導入口が設けられていますので、サンプルから出る汚れをパージしながらクリアなその場観察が可能です。※サンプルによっては見えにくくなる場合があります。



実験例
金属・ガラスの溶解・凝固/金属の組織変化/セラミックスの焼結等
対象材料
金属/半導体/セラミックス/ガラス/無機材料/カーボン等



観察画面例

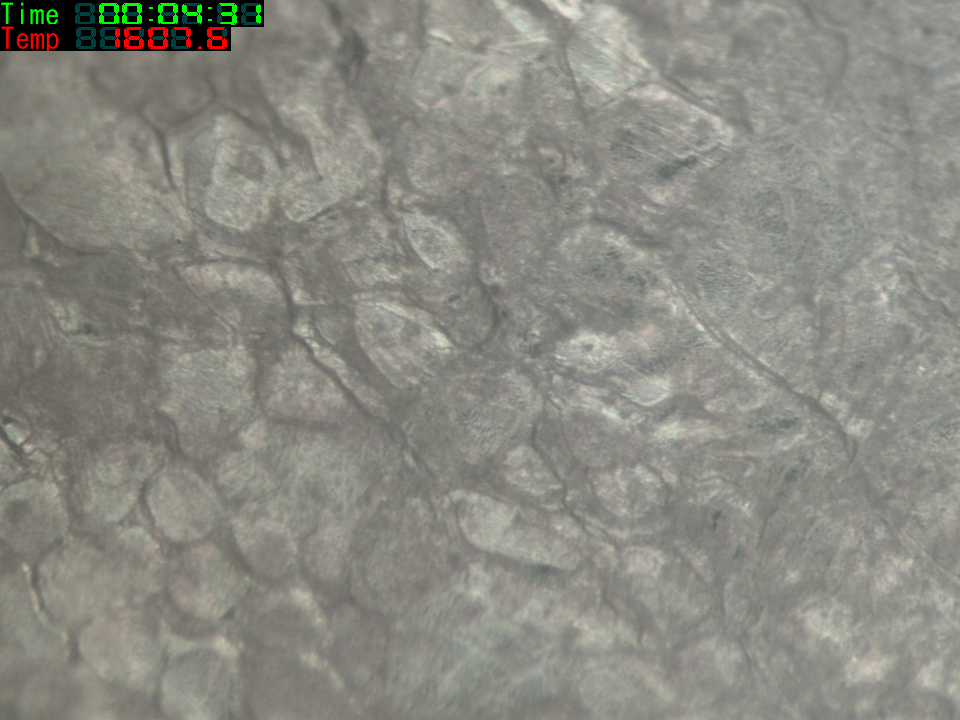

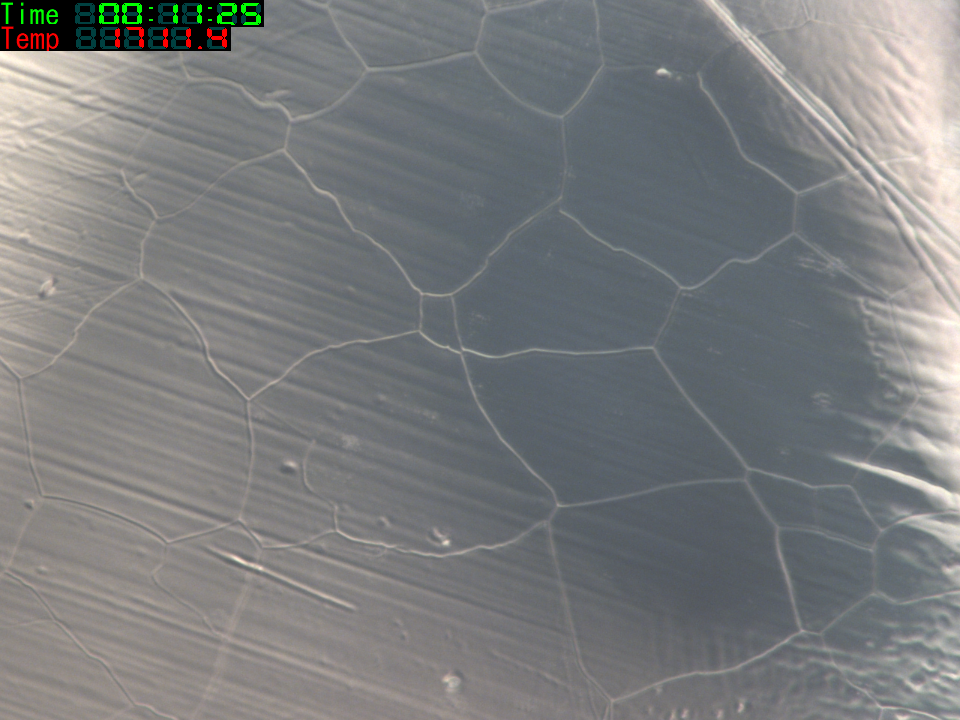

   Pt組織(1711℃)         化合物(1607℃)

 *その他実験例に関してはこちらをご覧ください



基本型式
ステージ本体    IR-18SP
温度コントローラ  YTC-3030PF
チラーユニット   冷却能力1.2kW程度(流量センサ付き)

仕様
炉 体
加熱範囲 150~1800℃
雰囲気 大気・ガスフロー・真空
到達真空度 約1Pa
試料ホルダー アルミナセルφ9×4t㎜
熱電対 R熱電対

その他
安全機構 炉体温度センサ(その他対応可)
ステージ本体(寸法)280W×190H×130D㎜
温度コントローラ(寸法)160W×230H×330D㎜
ステージ本体(重量)約6kg
温度コントローラ(重量)約6kg





観察実験例はこちら

→準備中 ※詳しくはお問い合わせください

製品概要 1800℃でのIn-situ観察を体験して下さい。

高効率な昇温機構とランプ冷却機構により超高温下での、その場観察と
炉の気密構造により様々な雰囲気下での加熱を実現しました。

実験例
金属・ガラスの溶解・凝固/金属の組織変化/セラミックスの焼結等
対象材料
金属/半導体/セラミックス/ガラス/無機材料/カーボン等

基本型式
ステージ本体    IR-18SP
温度コントローラ  YTC-3030PF
チラーユニット   冷却能力1.2kW程度(流量センサ付き)

仕様
炉 体
加熱範囲 150~1800℃
雰囲気 大気・ガスフロー・真空
到達真空度 約1Pa
試料ホルダー アルミナセルφ9×4t㎜
熱電対 R熱電対

その他
安全機構 炉体温度センサ(その他対応可)
ステージ本体(寸法)280W×190H×130D㎜
温度コントローラ(寸法)160W×230H×330D㎜
ステージ本体(重量)約6kg
温度コントローラ(重量)約6kg
特徴 1800℃でのIn-situ観察を体験して下さい。

高効率な昇温機構とランプ冷却機構により超高温下での、その場観察と
炉の気密構造により様々な雰囲気下での加熱を実現しました。

▮MAX 1800℃
最高1800℃まで昇温でき、RT~超高温域での加熱過程の実験や融点の高い試料の組織
形成変態過程の観察が可能です。雰囲気を変え、超高温下の様々な環境を再現した実
験も出来ます。また、1800℃での温度保持が可能です。

▮高速昇温、高速降温
1秒間に50℃昇温し、1800℃まで1分程度で到達します。ランプ加熱の為、ランプオフによ
る冷却は電気炉の急冷よりも早いです。温度の急激な上げ下げやその繰り返し、また遅い昇温にも対応可能で、組織の形成過程をその場観察することが出来ます。

▮クリアな観察
炉内に断熱材を使用していない為、パーティクルが出ず、クリーンな雰囲気で加熱が出来ます。さらに、観察窓付近にガス導入口が設けられていますので、サンプルから出る汚れをパージしながらクリアなその場観察が可能です。※サンプルによっては見えにくくなる場合があります。
製品名・型番等
シリーズ名
IR-18SP
価格 お問い合わせください
納期 お問い合わせください
メンテナンス体制 お問い合わせください
