組織の形成経過を観察《お持ちの顕微鏡等で!1500℃》小型高温In-situ観察【IR-TPS】

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
高温観察炉 In-situ観察 IR炉シリーズ  /  鉄/非鉄金属 化学・樹脂 セラミックス

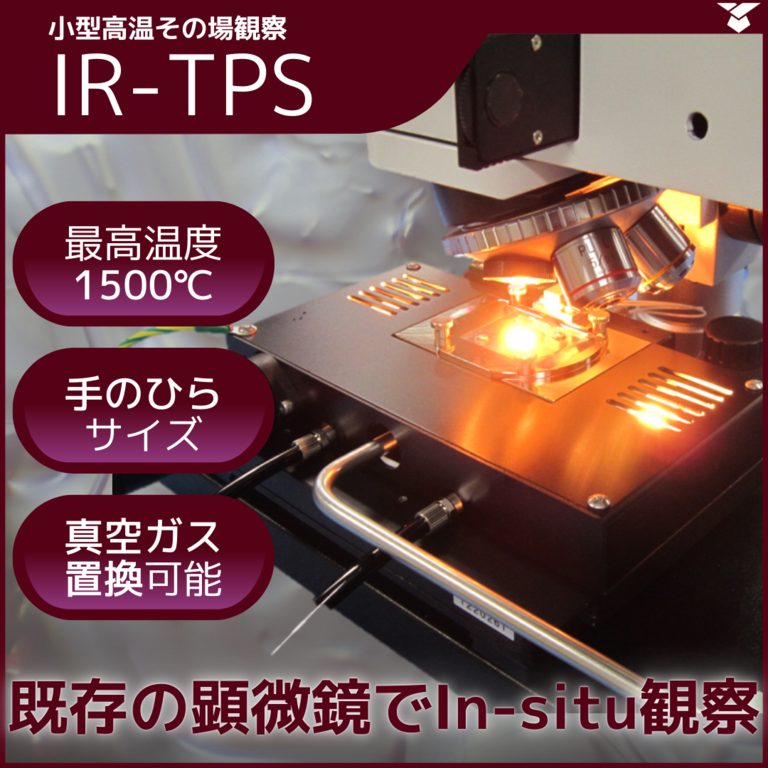

  小型高温その場観察が出来る「IR-TPS」

お持ちの顕微鏡でリアルタイムの1500℃観察を体験して下さい。

お持ちの顕微鏡でも高温観察が可能なように開発され、

小さな空間でも炉の気密構造により様々な雰囲気下での加熱を実現しました。



ポイント3つ

▮お持ちの顕微鏡にそのまま取付

コンパクトな炉体ですのでそのままお持ちの顕微鏡やマイクロスコープに取り付け、使用できます※。さらにCCDカメラと画像処理を組み合わせることにより、試験画像の情報をキャ
プチャーし、観察の幅を広げます。気密性もあるため、雰囲気の操作も可能と小さいながら様々な研究にご活用いただけます。最適な観察機構をお持ちでない場合は、セットもご用意しております。※必要WD13㎜(レンズの形状により変わります)※操作可能な雰囲気はパンフレットをご確認ください



▮MAX 1500℃

小さな炉体ですが、1500℃の高温まで加熱することが可能です。1500℃での温度保持も対応し、ご希望の実験温度プログラムを再現します。高温を出力しますが、電力は100V-500W 10Aと省エネで、100Vコンセントで作動出来ます。



▮高速昇温、高速降温

1秒間に25℃昇温し、1500℃まで1分以内に到達いたします。ランプ加熱のため、電気炉より冷却が早いのも特徴です。温度の急激な上げ下げや、その繰り返し、また遅い昇温にも対応可能です。様々な温度変化条件での組織形成経過をその場観察できます。





実験例
金属・ガラスの溶解・凝固/金属の組織変化/セラミックスの焼結等
対象材料
金属/半導体/セラミックス/ガラス/無機材料/カーボン等



観察画面例

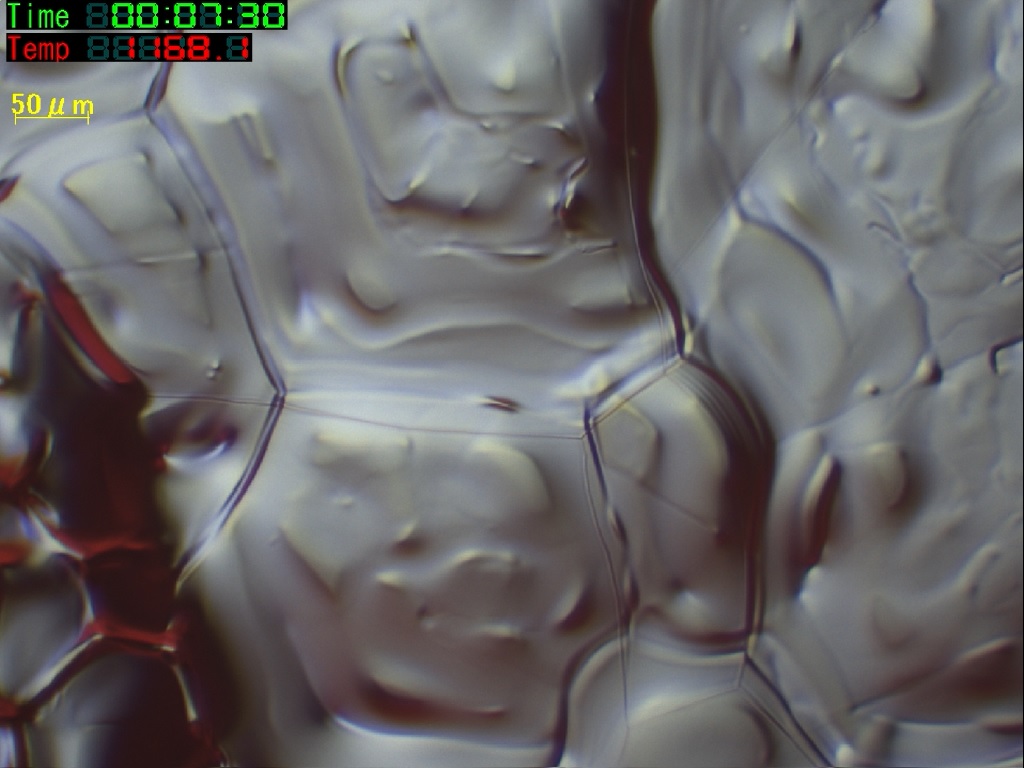

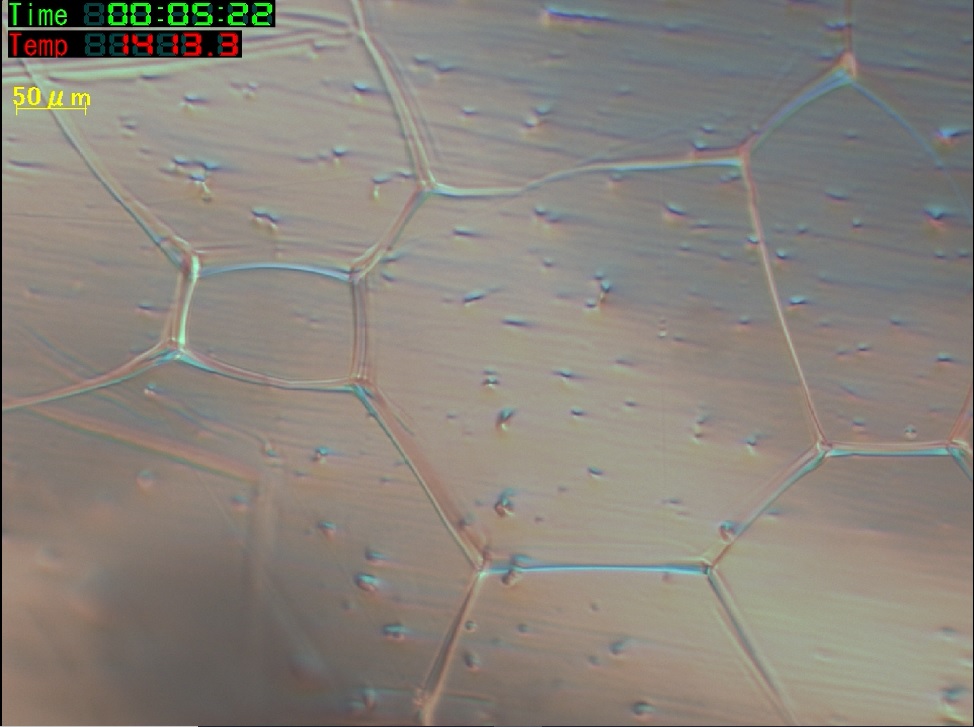

   Ni合金(1413℃融解)      Ni合金(1168℃凝固)



基本型式
ステージ本体    IR-TPS
温度コントローラ  YTC-3030PF
チラーユニット   冷却能力1.2kW程度(流量センサ付き)

仕様
炉 体
加熱範囲 100~1500℃
雰囲気 大気・ガスフロー・真空
到達真空度 1Pa以下
試料ホルダー アルミナセルφ6.5×4t㎜
熱電対 R熱電対

その他
安全機構 炉体温度センサ(その他対応可)
ステージ本体(寸法)186W×30H×100D㎜
温度コントローラ(寸法)160W×230H×330D㎜
ステージ本体(重量)約2kg
温度コントローラ(重量)約6kg

製品概要 お持ちの顕微鏡でリアルタイム
1500℃の観察を体験して下さい。
お持ちの顕微鏡でも高温観察が可能なように開発され、小さな空間でも炉の気密構造により様々な雰囲気下での加熱を実現しました。

実験例
金属・ガラスの溶解・凝固/金属の組織変化/セラミックスの焼結等
対象材料
金属/半導体/セラミックス/ガラス/無機材料/カーボン等

基本型式
ステージ本体    IR-TPS
温度コントローラ  YTC-3030PF
チラーユニット   冷却能力1.2kW程度(流量センサ付き)


仕様
炉 体
加熱範囲 100~1500℃
雰囲気 大気・ガスフロー・真空
到達真空度 1Pa以下
試料ホルダー アルミナセルφ6.5×4t㎜
熱電対 R熱電対

その他
安全機構 炉体温度センサ(その他対応可)
ステージ本体(寸法)186W×30H×100D㎜
温度コントローラ(寸法)160W×230H×330D㎜
ステージ本体(重量)約2kg
温度コントローラ(重量)約6kg
特徴 ポイント3つ
▮お持ちの顕微鏡にそのまま取付
コンパクトな炉体ですのでそのままお持ちの顕微鏡やマイクロスコープに取り付け、使用できます※。さらにCCDカメラと画像処理を組み合わせることにより、試験画像の情報をキャ
プチャーし、観察の幅を広げます。気密性もあるため、雰囲気の操作も可能と小さいながら様々な研究にご活用いただけます。最適な観察機構をお持ちでない場合は、セットもご用意しております。※必要WD13㎜(レンズの形状により変わります)※操作可能な雰囲気はパンフレットをご確認ください

▮MAX 1500℃
小さな炉体ですが、1500℃の高温まで加熱することが可能です。1500℃での温度保持も対応し、ご希望の実験温度プログラムを再現します。高温を出力しますが、電力は100V-500W 10Aと省エネで、100Vコンセントで作動出来ます。

▮高速昇温、高速降温
1秒間に25℃昇温し、1500℃まで1分以内に到達いたします。ランプ加熱のため、電気炉より冷却が早いのも特徴です。温度の急激な上げ下げや、その繰り返し、また遅い昇温にも対応可能です。様々な温度変化条件での組織形成経過をその場観察できます。
製品名・型番等
シリーズ名
IR-TPS
