事例
乗用車関連
/ 2020年01月24日 /
試験・分析・測定
乗用車車体に取り付ける製品の事例１
| 供試品 | 車載電子機器 70mm×100mm×50mm、0.8kg 6個ランダム振動と温度サイクルとの複合環境試験 |
|---|---|
| 温度サイクル | 図1の条件をランダム振動の1軸当たり5サイクル |
| ランダム振動 | 図2のPSDで20h/軸×3軸 |

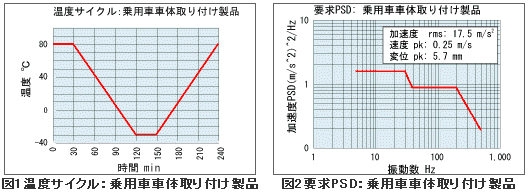

図1の温度サイクルをランダム振動の１軸当たり1cycle（8h）
図2のPSDのランダム振動を1軸当たり8h×3軸
 使用試験設備 | |
|---|---|
| 温度・湿度、振動複合環境試験機 | i220/SA1M/C |
| 振動制御器 | K2、ソフトウエアRandom |

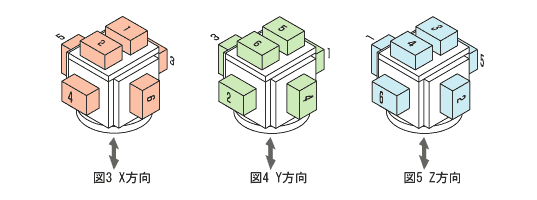

| サイコロ治具 | S150A 3.3kg、アダプタプレート1kg、5枚 |
| 試験設備使用期間 |
3昼夜 |
| 作業時間 |
5h |
| 試験料金 |
\639,500 （治具アダプタプレート使用料含む） |
乗用車車体に取り付ける製品の事例２

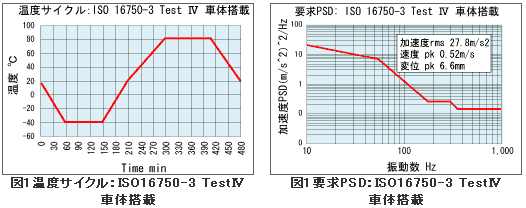

ISO 16750-3を適用する。
| 供試品 | カーナビ240mm×140mm×120mm、2.5kg、1個 |
|---|---|
| 試験条件 | 温度サイクルとランダム振動との複合環境試験 |
| 使用試験設備 | |
|---|---|
| 温度・湿度、振動複合環境試験機 | i220/SA1M/C |
| 振動制御器 | K2、ソフトウエアRandom |

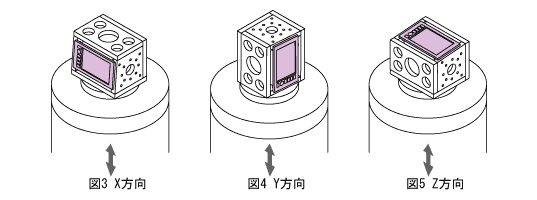

| 専用治具 | 15kg |
| 試験設備使用期間 |
1昼夜+1日 |
| 作業時間 |
3h |
| 試験料金 |
\374,5S00 （専用治具含まず） |
