• 【産廃費用と溶剤購入費を削減】自動溶剤再生装置のご紹介

  溶剤再生装置  / 2026年06月19日 /  環境 化学・樹脂 電子・半導体

  自動溶剤再生装置（Solvent Recycler）のご紹介



  使用済み廃溶剤をタンクに入れると、蒸留の原理で、綺麗な液溶剤に戻すことができる装置です。
  廃溶剤を装置内のタンクに入れると、タンク底部のヒーターで加熱され、設定温度まで温められます。そして、溶剤が気化すると、コンデンサーを通して冷却させて液体に戻します。 この装置は、再生させようとする溶剤の沸点を調べて、気化する状態まで加熱し、取り出したい溶剤だけを出すことができます。
  また、再生させた後のタンク内に残っている残留物が、固形化する場合は、耐熱耐溶剤の特殊バッグをセットしておく事で、手を汚すこともなく綺麗に処分ができます。 残留物が液状の場合は、タンク底部よりドレン排出が可能です。

  溶剤再生装置の仕組み



  • １．蒸留タンク内で廃溶剤を過熱、気化させます。
  • ２．気化したガスが、コンデンサー内に入ります。
  • ３．冷却ファンでガスが冷やされ液化します。
  • ４．クリーンな再生液が出口より排出されます。

  廃溶剤を蒸留することにより、クリーンな溶剤を回収・再生利用
  産廃費用の低減と溶剤購入費用を削減。PRTR規制への対応も可能

  再生可能な溶剤例

  炭化水素溶剤

  トルエン

  キシレン

  ソルベントナフサ

  ノルマルヘキサン

  イソヘキサン等

  アルコール系溶剤

  メタノール

  エタノール

  ブタノール

  イソプロピルアルコール（IPA）等

  ケトン系溶剤

  アセトン

  メチルエチルケトン（MEK）

  メチルイソブチルケトン（MIBK）等

  エステル系溶剤

  酢酸エチル

  酢酸ブチル

  酢酸メトキシブチル

  酢酸ノルマルプロピル等

  ハロゲン系溶剤

  フッ素系溶剤

  臭素系溶剤

  塩素系溶剤

  ※再生可能な溶剤種の一例です。その他の溶剤については、お問い合わせください。

  蒸留再生後の残渣物の処理も簡単



  溶剤を再生後、蒸留タンク内には残渣物が様々な状態で残っています。切削油のような液状の状態や、樹脂分等の固形化の状態、ゲル化した状態等、ユーザー様によって多種多様です。

  液状の場合、タンク中心部にドレン穴が開いているので、そこから排出することが可能です。
  （機種により、手動タイプ、自動タイプ有り）。

  固形化、またはゲル状のような流動性が殆どないような残渣物の場合、専用のライナーバッグを予め蒸留タンク内に装着すれば、蒸留再生後、タンク内からも簡単に取り出すことができます。タンクも汚れず、常にきれいな状態を維持できます。
  (ライナーバッグは耐熱、耐溶剤になっていますが、強酸、強アルカリの廃液には使用できません。)

  仕様について

  （１）連続式

  UL (アメリカ)、CSA (カナダ)の防爆認証モデルで、全ての機種が一体型防爆構造となっています。

  ●常圧式
  蒸留再生したい成分以外の物が、液状、又は固形化してもスラッジの量が少ないケースに最適です。（スラッジの量が多く、固形化する場合、連続運転できる時間が短くなることがあります。）
  廃液の排出量が30～250ℓ/日程度の事例に適応します。

  ●減圧式
  蒸留再生したい成分の沸点が、約150°C以上のもので、尚且つ自然発火点が250°C以下の場合に最適です。

  ■DC 100 NJ/DC 100 PJ

  駆動源	単相200V／圧縮空気5~6kg/cm²
  ヒーター出力	4,500W (50%~100%出力調整可能)
  蒸留温度	75°C~200°C、 1°C単位調整
  本体材質	接液、接ガス部: ステンレス・スチール
  寸法(mm)	W1060 x H1180 x D600
  重量	約150kg
  その他	再生液自動移送装置付 廃液自動吸入機能付 処理能力:15~30ℓ/時間(目安)

  ■BC 30 NJ / BC 30 PJ

  駆動源	単相 200V／圧縮空気5~6kg/cm²
  ヒーター出力	3,000W (50%~100%出力調整可能)
  蒸留温度	75°C~200°C、1°C単位調整
  本体材質	接液、接ガス部: ステンレス・スチール
  寸法(mm)	W710 x H1080 × D430
  重量	約90kg
  その他	再生液自動移送装置付 (オプション) 廃液自動吸入機能付 処理能力:5~20ℓ/時間(目安)

  （２）バッチ式

  廃液の排出量が10～150ℓ/日程度に適応します。
  IEC国際規格の防爆認証モデル(IEC60079 シリーズ)で、全ての機種が一体型防爆構造となっています。
  蒸留再生したい成分以外の物（スラッジ）が、液状、固形化、どちらにも対応可能。 残留物が固形化の場合には、ライナーバックが必要です。

  ■URS 2000 CE-SSJ

  駆動源	単相 200V／圧縮空気5~6kg/cm²
  ヒーター出力	3,400W (30%~100%出力調整可能)
  蒸留温度	50°C~200°C、1°C単位調整
  本体材質	接液、接ガス部: ステンレス・スチール
  寸法(mm)	W1060 × H1180 x D600
  重量	約130kg
  その他	蒸留タンク容量 80ℓ 廃液ポンプ吸入機能付 再生液ポンプ移送機能付 処理能力:10~20ℓ/時間(目安)

  ■URS 1600 CE-SSJ

  駆動源	単相 200V／圧縮空気5~6kg/cm²
  ヒーター出力	2,800W (30%~100%出力調整可能)
  蒸留温度	50°C~200°C、1°C単位調整
  本体材質	接液、接ガス部: ステンレス・スチール
  寸法(mm)	W953 x H1080 × D512
  重量	約100kg
  その他	蒸留タンク容量 50ℓ 廃液ポンプ吸入機能付 再生液ポンプ移送機能付 処理能力:7~14ℓ/時間(目安)

  ■URS 970 CE-SSJ

  駆動源	単相 200V／圧縮空気5~6kg/cm²
  ヒーター出力	2,200W (30%~100%出力調整可能)
  蒸留温度	50°C~200°C、1°C単位調整
  本体材質	接液、接ガス部: ステンレス・スチール
  寸法(mm)	W710 x H1150 x D430
  重量	約85kg
  その他	蒸留タンク容量 25ℓ 廃液ポンプ吸入機能付 処理能力:5~10ℓ/時間(目安)

  再生テスト実施中



  実機を用いた溶剤再生テストを無料で実施中です。廃液のお持ち込み、または送料のみご負担ください。
  詳細は営業担当までご連絡下さい。

  お問い合わせ

  資料ダウンロード・お問い合わせ

  製品の種類・型式について、連続式もバッチ式も用途に合わせて数種類のラインナップがございます。詳細な製品ごとの仕様については、資料内に記載しておりますので、ぜひご覧ください。

  ご質問事項等ございましたら、お気軽にお問い合わせください。

  資料ダウンロード お問い合わせ
  このページに関するお問い合わせ
  続きを読む

• 有機溶剤ガス回収装置の仕様【次世代フッ素溶剤（HFO系）にも対応】

  VOCガス回収装置の仕様  / 2025年08月28日 /  環境 産業機械機器 化学・樹脂



  REARTH® Sシリーズ 有機溶剤ガス回収装置の仕様

  REARTH® Sシリーズの仕様



  精密部品などの洗浄やコーティング等で使用されている有機溶剤ガスを、圧縮冷却して液化し、それを回収することができます。工場や大気中に排出している高価な有機溶剤を再利用することで、溶剤のコスト削減と、環境対策が同時に実現できる製品です。独自の圧縮深冷凝縮方式により、除去率99%以上を実現しています。

  		S150		S250	S500
  処理風量		150ℓ/分		250ℓ/分	500ℓ/分
  タイプ		空冷	水冷
  消費電力		3相 200V 2.0kW	3相 200V 1.9kW	3相 200V 3.0kW	3相 200V 5.5kW
  冷却水	水量 ※1	不要	10ℓ/分以上	15ℓ/分以上	25ℓ/分以上
  	水温 ※1		7～25℃
  	圧力		0.2～0.3MPa
  運転圧力		0.45～0.65MPa
  設置条件	設置場所	室内 (結露しないこと)
  	周囲温度	15～35℃	5～35℃
  	周囲湿度	35～80%RH
  寸法(幅×奥行×高さ)		1,650×580×1,912 mm	1,650×580×1,622 mm	1,855×730×1,881 mm	2,080×730×1,881 mm
  重量 ※1		約 550kgw	約 500kgw	約 810kgw	約 1,040kgw

  ※1 溶剤種により異なります。
  ●8時間稼働仕様のS50もございます。(処理風量：50ℓ/分 タイプ：空冷 消費電力 1.7kW/H 寸法：530×1,035×1,780 mm 重量：約 450kgw)
  ●製品改良のため仕様・外観の一部を予告なく変更することがあります。
  ●本装置に関わる技術特許を多数取得しています。

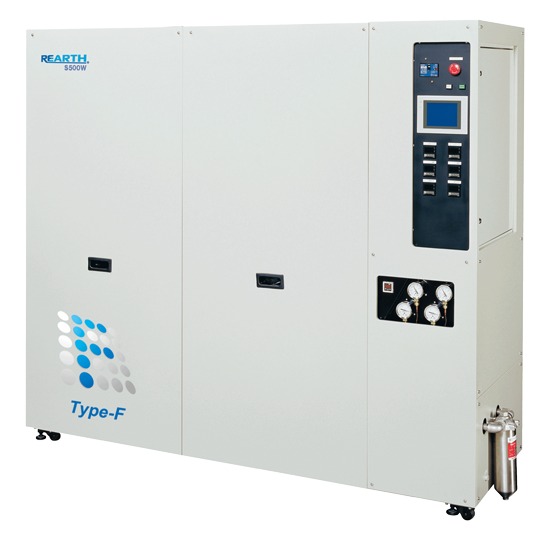

  REARTH® Sシリーズ F型の仕様



  Sシリーズをさらにヴァージョンアップさせたのが、この「F型」です。Sシリーズの良い所はそのままで、弊社独自の「特殊吸着剤」を搭載しました。これにより、回収する液品質が大幅に向上し、次世代フッ素溶剤（HFO系）にも対応できるようになりました。

  		S150F		S250F	S500F
  処理風量		150ℓ/分		250ℓ/分	500ℓ/分
  タイプ		空冷	水冷
  消費電力		3相 200V 2.0kW	3相 200V 1.9kW	3相 200V 3.0kW	3相 200V 5.5kW
  冷却水	水量 ※1	不要	10ℓ/分以上	15ℓ/分以上	25ℓ/分以上
  	水温 ※1		7～25℃
  	圧力		0.2～0.3MPa
  運転圧力		0.45～0.65MPa
  設置条件	設置場所	室内 (結露しないこと)
  	周囲温度	15～35℃	5～35℃
  	周囲湿度	35～80%RH
  寸法(幅×奥行×高さ)		1,650×580×1,912 mm	1,650×580×1,622 mm	1,855×730×1,881 mm	2,080×730×1,881 mm
  重量 ※1		約 550kgw	約 500kgw	約 810kgw	約 1,040kgw

  ※1 溶剤種により異なります。
  ●8時間稼働仕様のS50Fもございます。(処理風量：50ℓ/分 タイプ：空冷 消費電力 1.7kW/H 寸法：530×1,035×1,780 mm 重量：約 450kgw)
  ●製品改良のため仕様・外観の一部を予告なく変更することがあります。
  ●本装置に関わる技術特許を多数取得しています。

  リアースサービス（REARTH ® SERVICE）

  有機溶剤回収ガス装置はレンタルサービスを行っております。
  初期投資の必要がなく使用可能になります。
  もちろん、製品の最大の特徴である溶剤のコスト削減と環境対策も生かしたままです。

  資料ダウンロード

  REARTH® Sシリーズ カタログ



  ■目次

  • P1 ：VOCガス回収装置の導入メリット
  • P2 ：モリカワ環境事業の歩み
  • P3、P4：REARTH® Sシリーズ
  • P5 ：REARTH® Sシリーズ F型
  • P6 ：REARTH® CSシリーズ / 付帯機器
  • P7 ：REARTH® 付帯機器
  • P8 ：VOCガス発生工程への導入実績
  • P9 ：対策事例：プレス部品製造
  • P10 ：対策事例：医薬品原薬製造

  ダウンロード
