【風洞試験】【流体解析】航空機専門メーカーによる受託試験
航空宇宙機器開発で培った信頼性の高い技術を活かした受託試験を実施します。

設備紹介

設備情報





■ 低速風洞試験装置



型式水平単回路式
性能 風速 2~60m/s(防御ネット無、測定部空)
風速分布 1.0%以下(測定部中心面)
乱れ 0.2%以下(測定部中心面)
縮流筒 吹出口 円形2.0m
電動機 出力 200kW(連続最大)
回転数 20~600rpm

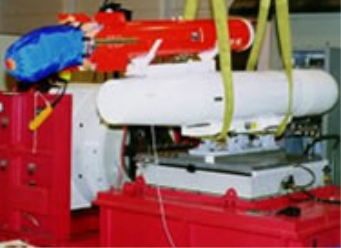

■ 振動試験装置




※クリックで拡大

メーカー 英国LDS社製 動電型振動試験機
型式 ASE-984LS
最大加振力 160kN(16.3 tonf)
振動数範囲 5~2;000Hz
最大変位 38mm(P-P)
最大加速度 約100G(無負荷時)
最大搭載重量 1.3ton
制御波形 正弦波、ランダム波、衝撃波、混合波

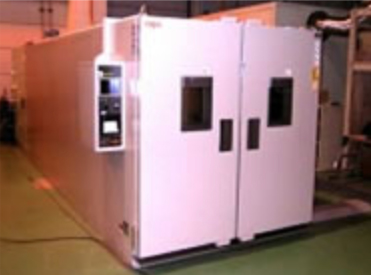

■ 特殊環境試験装置




※クリックで拡大

メーカー エスペック社製
型式 MS-353
温度範囲 A仕様:-70~+150℃
B仕様:-60~+120℃
湿度範囲 30~95%R.H.
槽内寸法 A仕様:幅1.5m×高さ1.5m×奥行き1.5m
B仕様:幅1.5m×高さ1.5m×奥行き4.0m
※槽の内扉を閉めることによりA仕様となります。

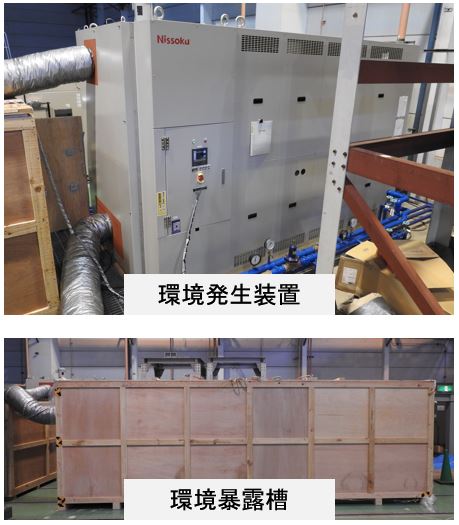

■ 環境発生装置(エミック社製)



メーカー エミック社製
型式 PSU-120W-60150
(W1.9m×H2.6m×D4.3m)
温度範囲 -60~+150℃
湿度範囲 30~95%R.H.
槽内寸法 供試体に合わせて設計・製作
※他の試験装置と組み合わせて複合試験も可能です。

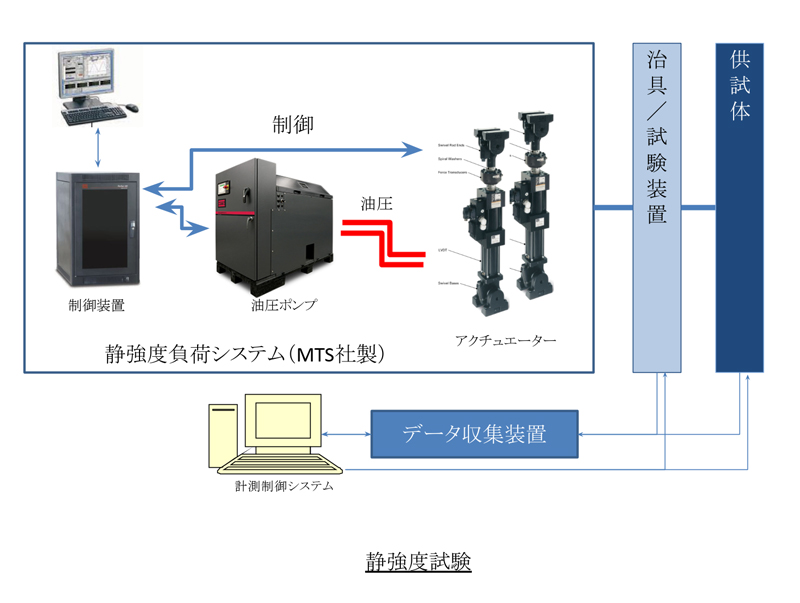

■ 静強度負荷システム(MTS社製)




※クリックで拡大

メーカー アクチュエータ(MTS(株)製)
型式 モデル201シリーズ 2式
荷重範囲 引張:66~99kN
圧縮:107~162kN
メーカー 制御装置(MST(株)製)
型式 FlexTest60 (制御6ch)
