“μオーダーの高精度”をわかりやすく実証できる加工サンプル
この完成を目指し、私どもは日々試行錯誤を繰り返しております。
そんな中、新たな加工サンプルが完成しました。

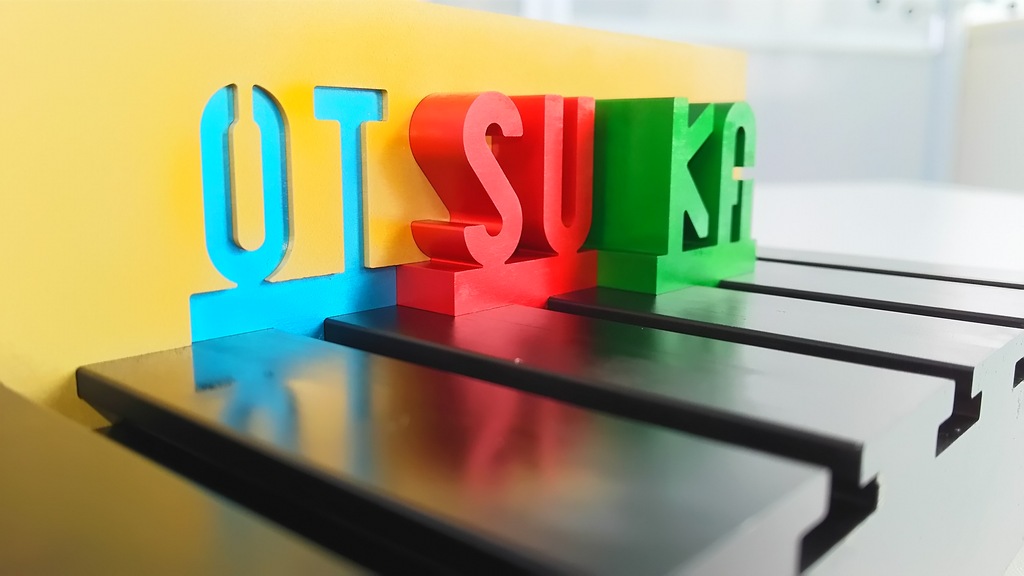

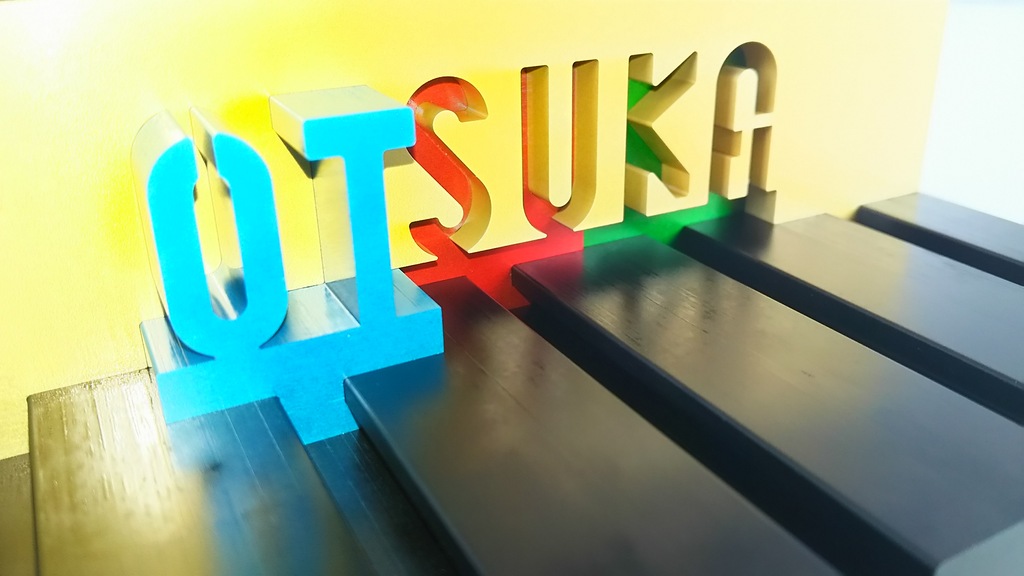

その名も・・・高精度体感ディスプレイ「OTSUKA」!!

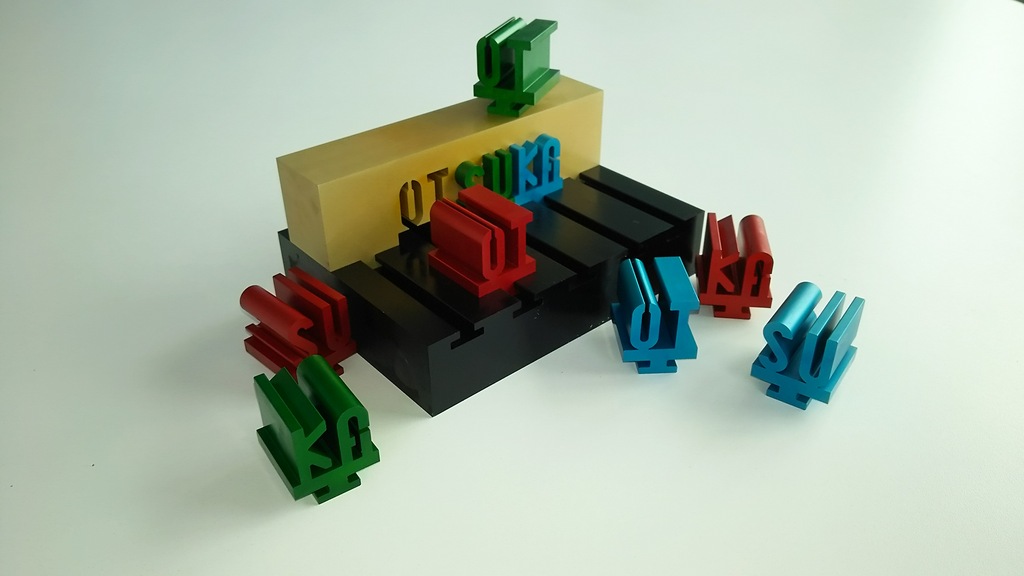

スライド部分・「OT」「US」「KA」のオスメス部分のクリアランスを8μm以内で仕上げました。※一般的な金型のパンチ・ダイよりも小さなクリアランスです。
素材は敢えて柔らかいアルミで製作し、
彩りを持たせる為にカラーアルマイト処理を施しています。
高精度なクリアランスの部分はワイヤー放電加工で加工しており、
カラーアルマイト処理の膜厚を見越した寸法を狙いました。
ポイントは、お互いの部品同士がガタが無く、スムーズに可動する点です。
実際に触っていただくと、心地よい滑りを体感いただけると思います。
今後の展示会でも随時公開予定ですので、
ご来場の際は弊社ブースにお立ち寄り頂き、その感触をお試し頂ければと思います。
サンプル品仕様 | |
材質 | A5052 |
表面処理 |
カラーアルマイト(黒/金/青/赤/緑) |
大きさ (mm) |
黒色土台→170×100×32 金色枠→170.0×42×32 文字→50×35×30 |
【直近の出展予定展示会】
『セラミックス&ガラス技術展2015』(2015年9月16日~18日)
『N-PLUS(MALSEC 軽量化・強度技術展)』(2015年9月30日~10月2日)
