難削材の微細加工サンプル

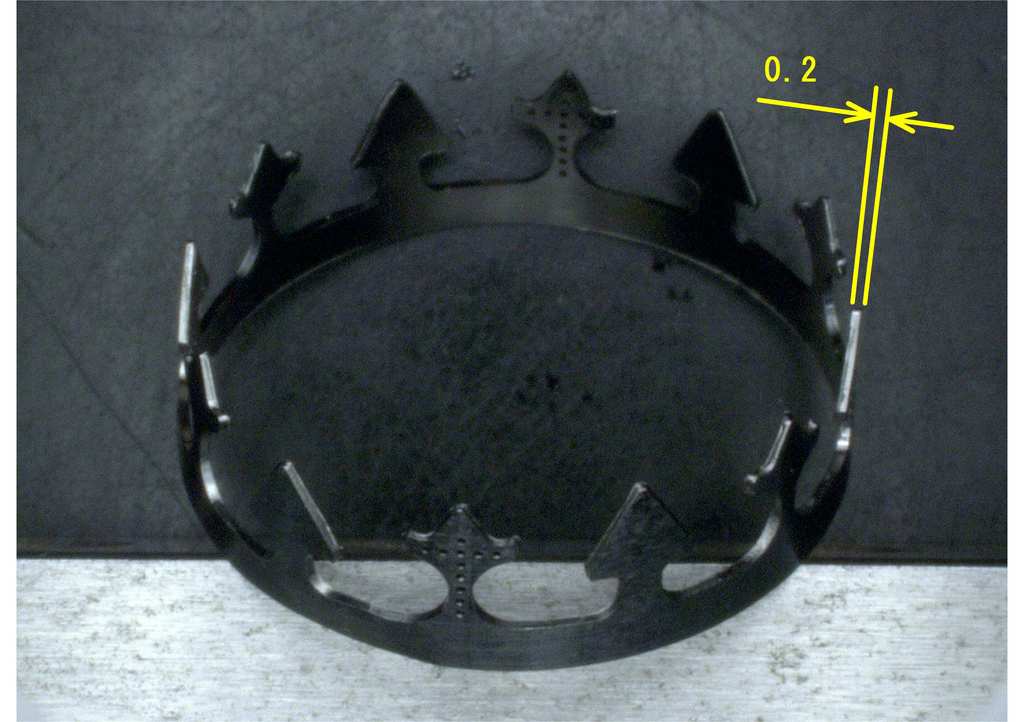

先日ご紹介させていただいた難削材ＡＬＬＯＹ７１８への微細加工ですが、今回はさらにステップアップして写真のようなサンプルを製作しました。

　　材　　質：ALLOY718（インコネル718相当品）

　　　　　　　※材質の特徴についてはこちらをご覧下さい。

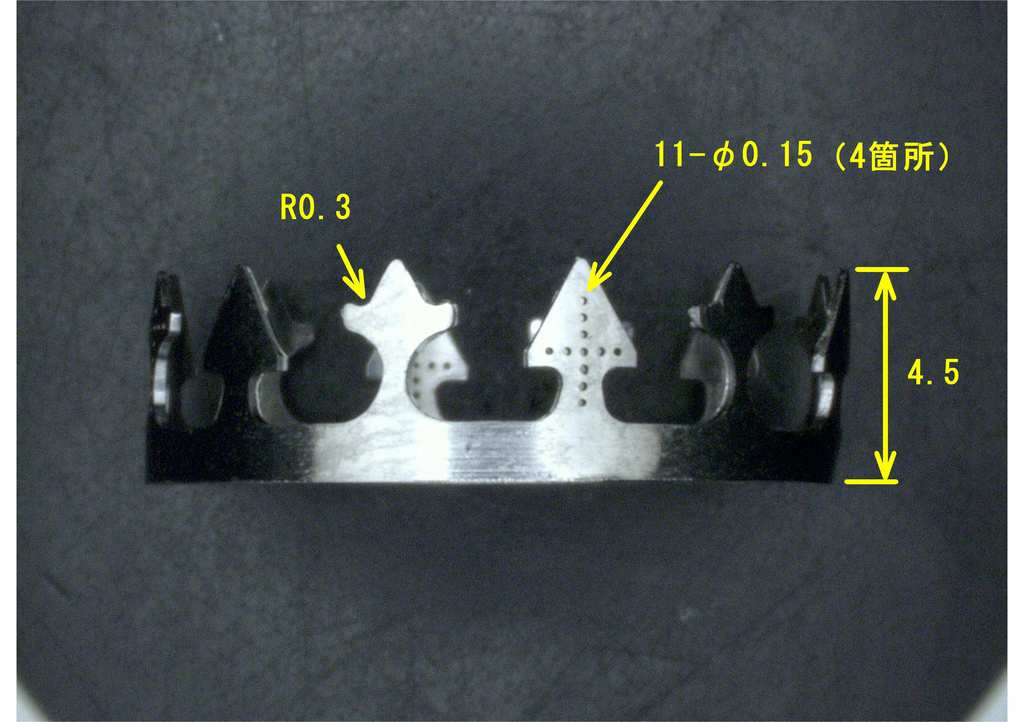

　　穴径寸法：φ0.15ｍｍ（11穴×4箇所）

　　肉厚寸法：0.2ｍｍ

　　加工方法：高速高精度マシニングセンターによる切削加工

他材質に比べて圧倒的にノウハウ等の情報が少なく、工具メーカーにも相談しながら、様々なテスト加工を行い、あえて現状の設備・工具で限界と思われる形状にチャレンジしました。φ0.15の穴加工は問題なくクリアしましたが、肉厚0.2の薄肉にすることが難しく形状加工に苦労しました。治具製作と加工順序やツール軌跡を何度も練り直し完成に至りました。

大塚精工は難削材や新しい加工技術に日々チャレンジしています。

お客様の様々なニーズに応えられるよう試作対応も行っております。

是非、お気軽にご相談下さい。
