【極限深さに挑戦!】『アルミナ微細深穴加工』驚異の《50D》!!

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
セラミックス  / 2019年03月25日 /  産業機械機器 電子・半導体 先端技術

極限深さに挑戦!

『アルミナ微細深穴加工』驚異の《50D》を実現!!



 材質 :アルミナ(黒)

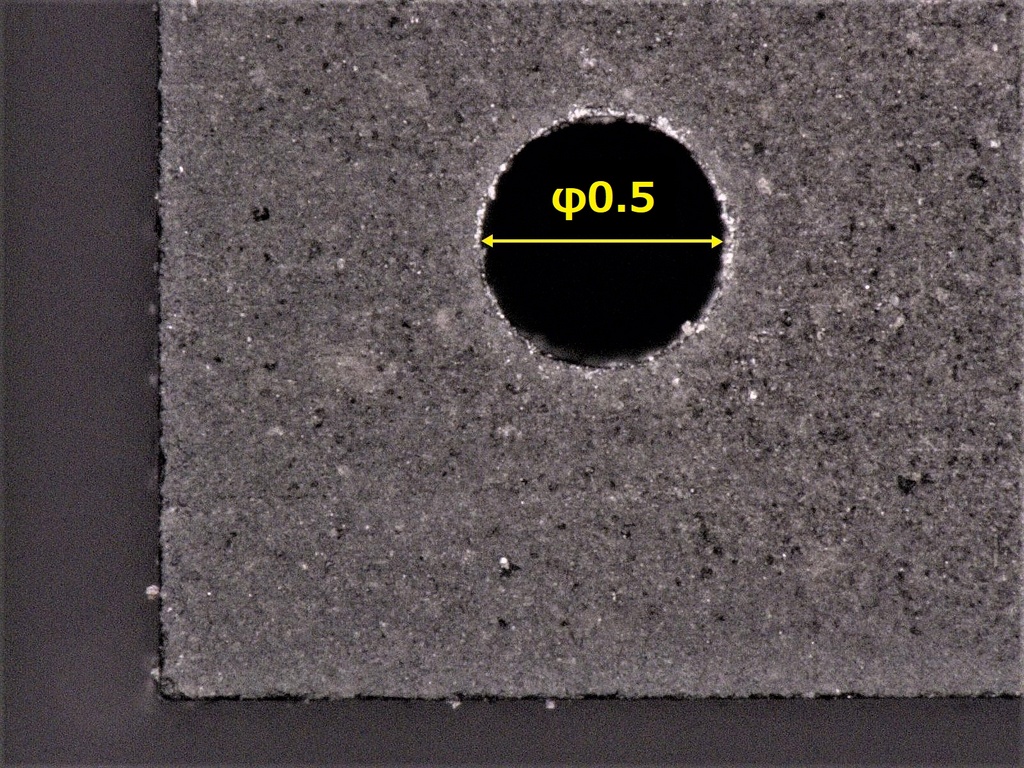

 穴径 :φ0.5mm

 穴径公差:±0.05mm

 穴深さ:25mm

 穴の真直度:0.1mm程度



今までは穴径寸法の10倍(10D)程度の深さまでしか加工できませんでしたが、より深い穴をあけるべく加工方法・工具・条件設定等を追求した結果

穴径寸法の50倍(50D)の深さまで加工可能となりました。

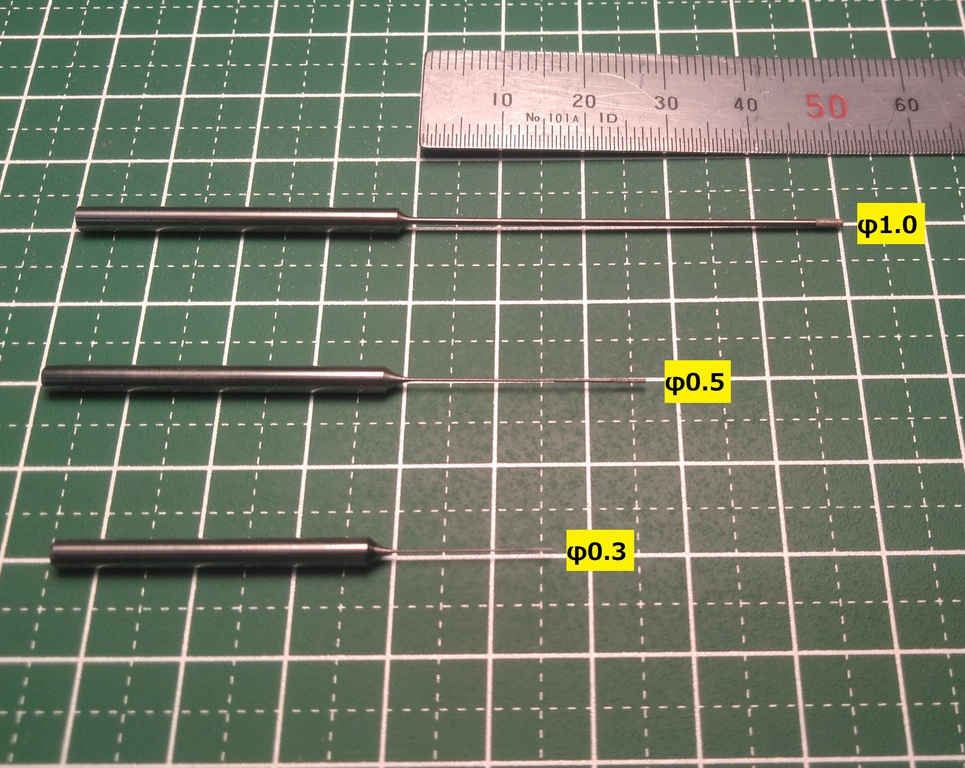

【深穴加工工具】

  φ1.0mm工具 ⇒ 穴深さ50mmまで可能



 φ0.5mm工具 ⇒ 穴深さ25mmまで可能



 φ0.3mm工具 ⇒ 穴深さ15mmまで可能







《本当に深穴(50D)が開いているの??》

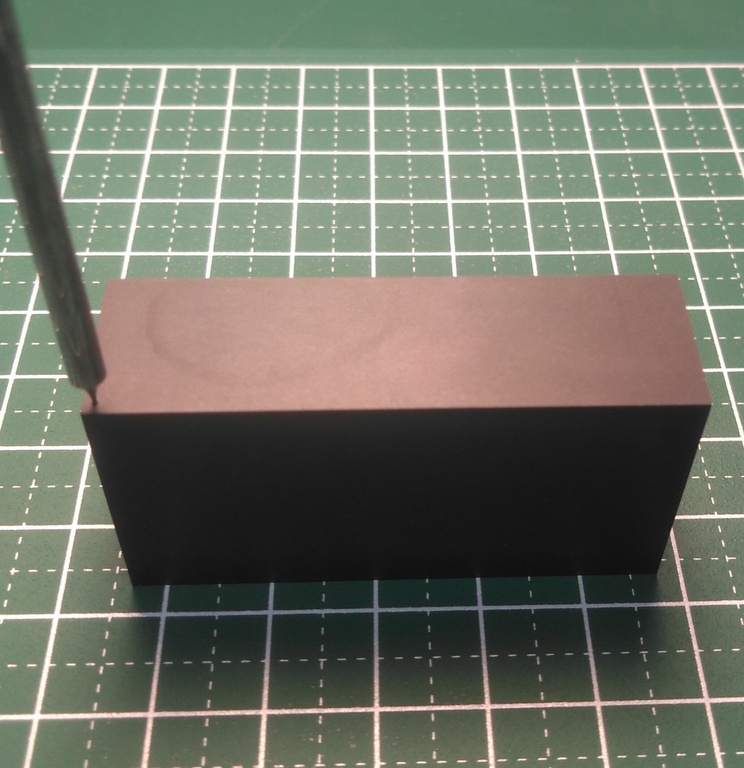

    穴に      ⇒ 工具を入れると ⇒ 根元までスッポリ

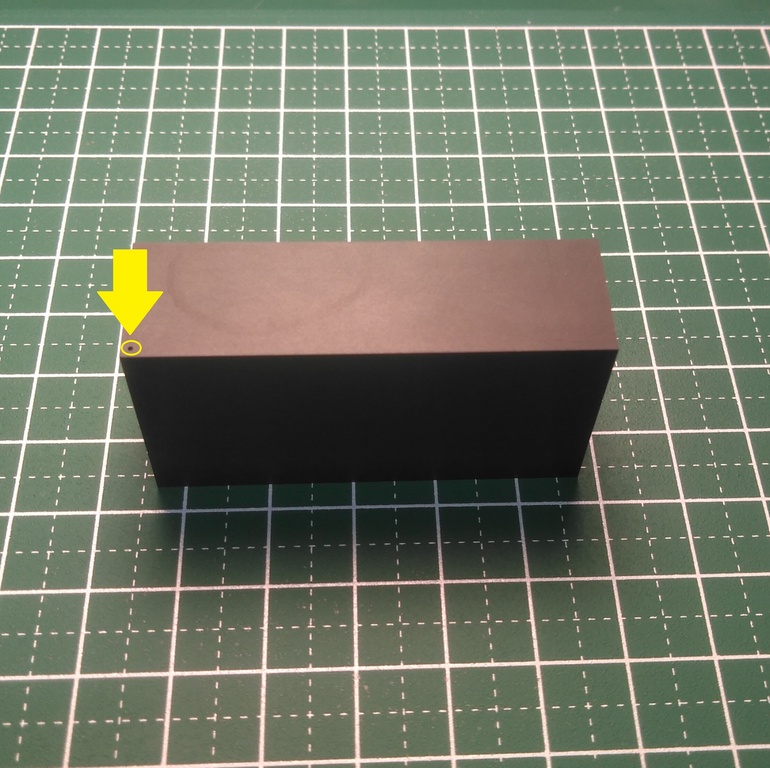

※上記写真の穴:φ0.5mm×深さ25mm

検証結果 ⇒ バッチリ深穴(50D)が開いています!!



今回はアルミナ(黒)材での深穴加工チャレンジでしたが、

他の材質(ジルコニア、窒化アルミ、炭化珪素 等)でも深穴加工や       高精度化(真直度 等)に挑戦していく予定ですので、今後もご期待下さい。



加工・材質などお困りの事がございましたら、是非お気軽にご相談下さい。

製品概要 材質:アルミナ(黒)
φ0.3mm工具 ⇒ 穴深さ15mm
φ0.5mm工具 ⇒ 穴深さ25mm
φ1.0mm工具 ⇒ 穴深さ50mm

<使用加工機>
グライディングセンター
特徴 径の50倍の深穴加工が可能
製品名・型番等
シリーズ名
黒アルミナ50D深穴加工サンプル
