続・極限深さに挑戦!

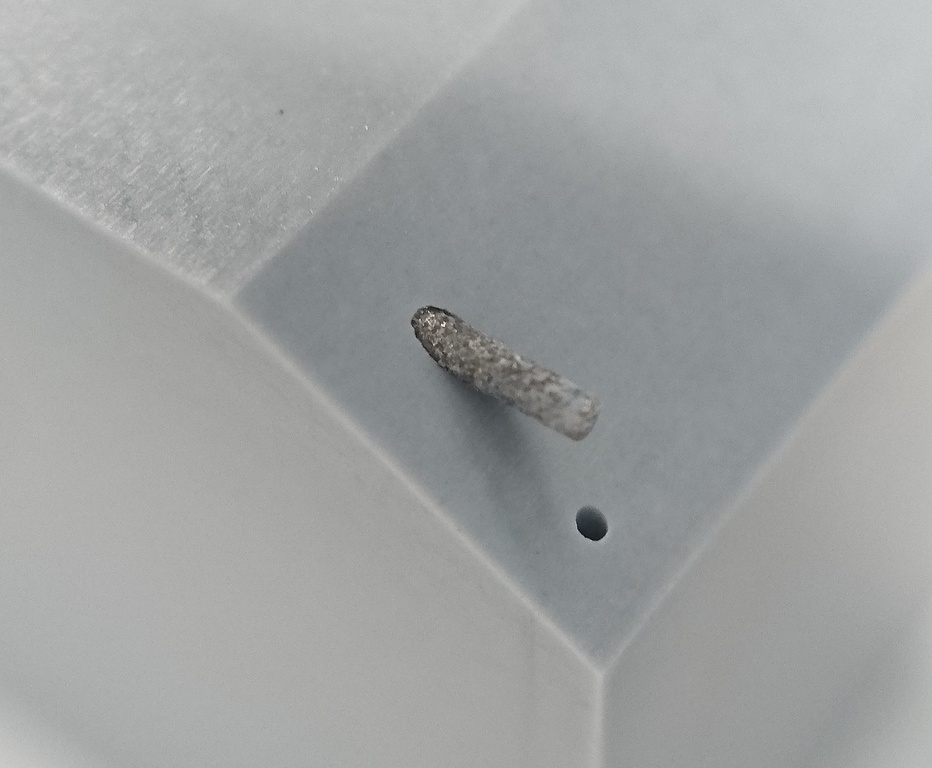

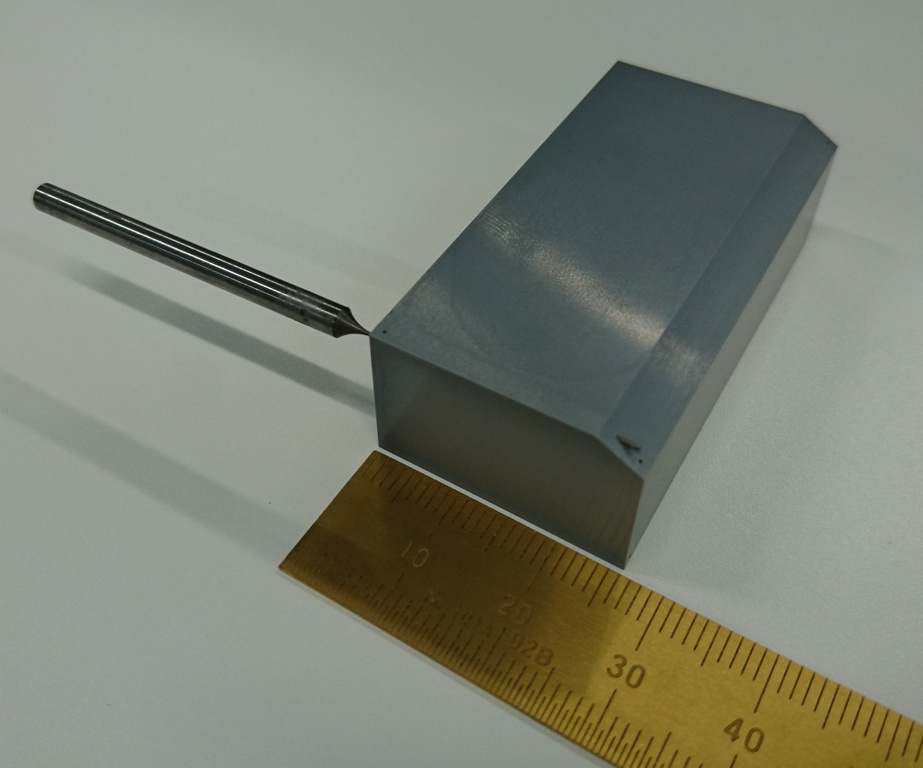

『窒化珪素 微細深穴加工!!《50D》』
穴径:φ0.5mm
穴径公差:±0.05mm
穴深さ:25.0mm
穴の真直度:0.1mm程度
先日、アルミナ材の微細深穴加工を紹介させて頂きましたが、
今回は穴径・穴深さ(穴径寸法の50倍の深さ)はそのままで、
アルミナより難削加工材である窒化珪素でチャレンジし、
成功しました。

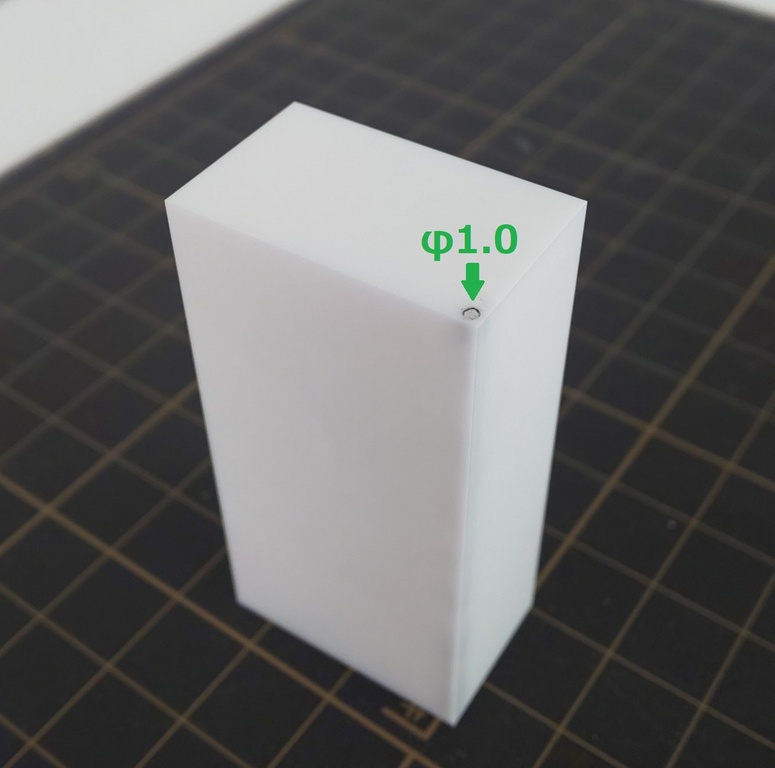

《ジルコニア材での深穴加工は当然問題無し!!》
穴径:φ1.0mm
穴径公差:±0.05mm
穴深さ:50.0mm
穴の真直度:0.1mm程度
今後は、この深穴加工技術を活かした新たな加工サンプル品(深穴ノズル等)の製作に挑戦していきますので、今後もご期待ください。
加工・材質などでお困りの事がございましたら、是非ご相談下さい。
製品概要 | 材質:窒化珪素、ジルコニア
φ0.3mm工具 ⇒ 穴深さ15.0mm φ0.5mm工具 ⇒ 穴深さ25.0mm φ1.0mm工具 ⇒ 穴深さ50.0mm <使用加工機> グライディングセンター |
特徴 | 窒素珪素(難削加工材)でも深穴加工が可能 |
製品名・型番等 シリーズ名 |
窒化珪素50D深穴加工サンプル |
