微細加工に挑戦!
『ジルコニア φ0.08㎜ 連続加工』
穴径:φ0.08㎜(3穴)
※穴径保証公差:±0.01㎜
穴深さ:0.5㎜
穴ピッチ:0.09㎜
※壁薄さ:0.01㎜程度

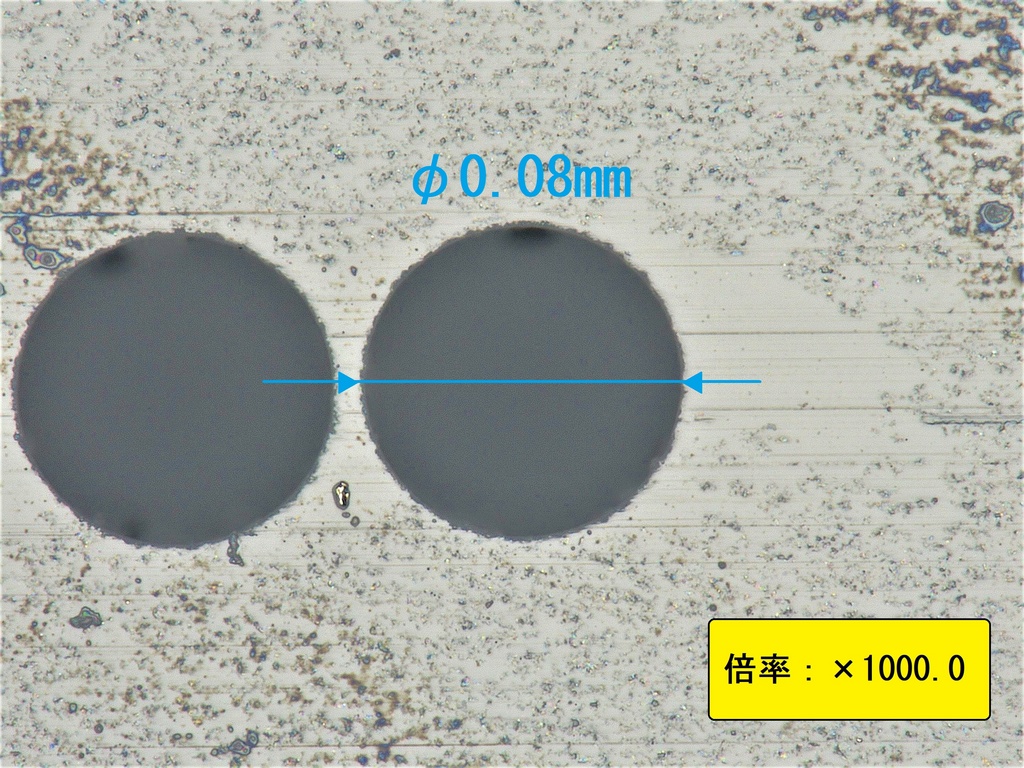

倍率:1000倍
従来、弊社で安定して加工できる穴径はφ0.1㎜が最小でしたが、
今回φ0.08㎜穴をばらつきなく(5μm以内)、連続で加工する事が可能となりました。
[倍率を変えて撮影]

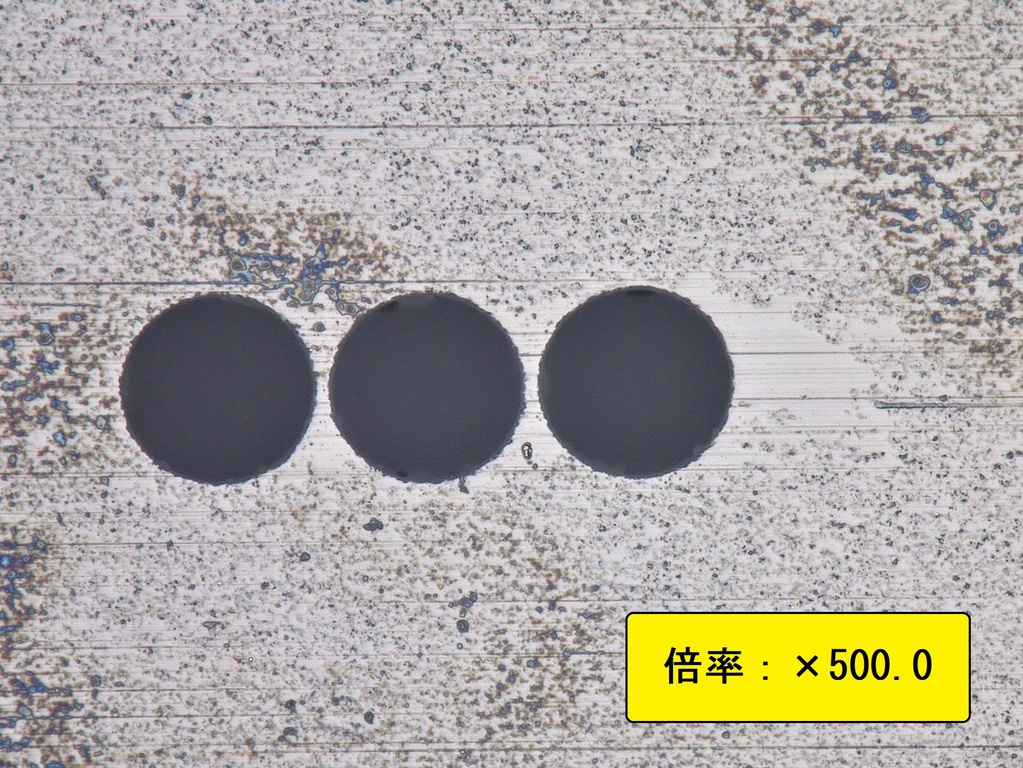

倍率:500倍
『32穴 連続加工サンプル』
材質:ジルコニア
穴径:φ0.08㎜(32穴)
※穴径保証公差:±0.01㎜
穴深さ:0.7㎜
壁薄さ:0.02㎜程度
[比較対象]
米粒:長さ5㎜程度
倍率:40倍
たった一本のツールで、32穴を連続加工しています!
今後はφ0.05㎜貫通(最小穴径更新)を目指し、更なる挑戦を続けていきます。
加工・材質などお困りの事がございましたら、是非お気軽にご相談下さい。
製品概要 | 材質 :ジルコニア
穴数 :32穴 穴径 :φ0.08㎜ 穴径公差 :±0.01㎜ 穴深さ :0.7㎜ 壁薄さ :0.02㎜程度 <使用加工機> グライディングセンター |
特徴 | 一本のツールでφ0.08㎜を32穴連続加工 |
製品名・型番等 シリーズ名 |
ジルコニアφ0.08㎜ 連続加工サンプル |
