"超精密”『ジルコニアノズル 微細穴-高精度に挑戦』

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
セラミックス  / 2020年07月21日 /  産業機械機器 電子・半導体 先端技術

 超精密加工に挑戦!

『ジルコニアノズル 微細穴-高精度(±1μm)に挑戦



   材質:ジルコニア



 加工目標値:φ0.1270㎜

       (0.0050インチ)

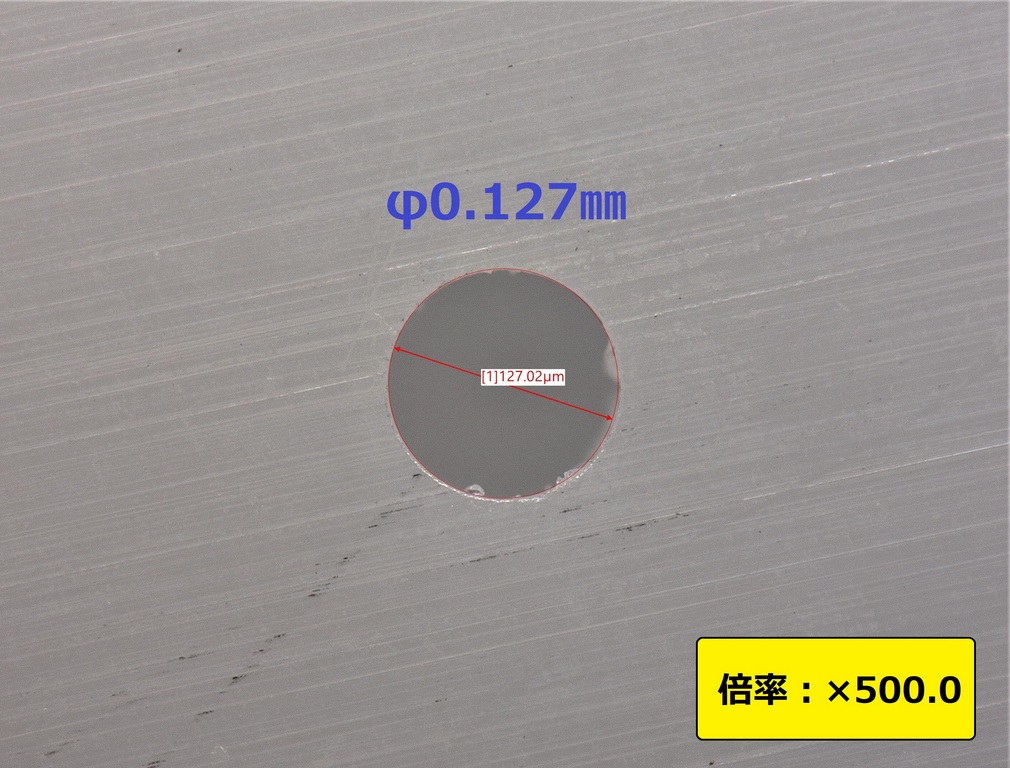

 [挑戦結果]

 実測値:φ0.12702㎜

 ⇒φ0.127㎜±0.001㎜ 実現



 倍率:500倍



従来φ0.1㎜程度の穴に関しては、弊社の保証可能な穴径公差は±0.01㎜程度でしたが、今回様々な加工方法を試した結果、目標値(φ0.127㎜)に対して±0.001㎜の精度 を実現しました。

[高精度穴加工が可能な条件]

①穴径がφ0.1㎜超程度 ②穴深さは径の5倍まで(φ0.2の場合→深さ1.0㎜程度まで)

③穴が貫通



今後は径の10倍の深さまで高精度な加工ができるよう、挑戦し続けていきます。



【倍率・アングルを変えて撮影】

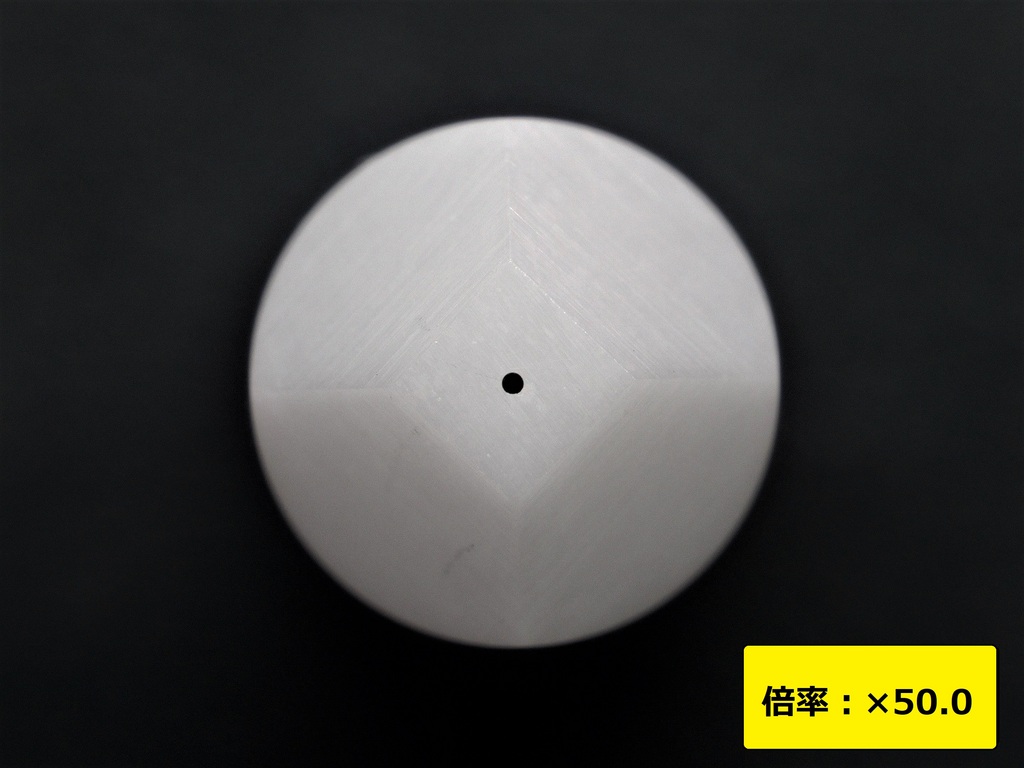

 [ノズル先端 上方向からの写真]

 外形:φ3㎜×長さ8㎜

 先端穴:φ0.127㎜×深さ0.5㎜

 ※ザグリ穴(裏より)

  φ1㎜×深さ7.5㎜



 倍率:50倍





 [ノズル先端 斜め方向からの写真]

 先端部傾斜角:45度(4面)

 先端面:1㎜×1㎜







 倍率:40倍







加工・材質などお困りの事がございましたら、是非お気軽にご相談下さい。

製品概要 材質   :ジルコニア
ノズル外形:φ3㎜×L8㎜
先端穴  :φ0.127㎜(0.005インチ)×0.5㎜
      ※ザグリ穴(裏より)φ1㎜×深さ7.5㎜
先端傾斜 :45度(4面)

<使用加工機>
グライディングセンター
特徴 高精度(±1μm)穴加工
製品名・型番等
シリーズ名
ジルコニアノズル 微細穴-高精度(±1μm)に挑戦
