微細加工に挑戦
『ジルコニア 最小径 φ0.05ドリル加工チャレンジ !!』
材質:ジルコニア

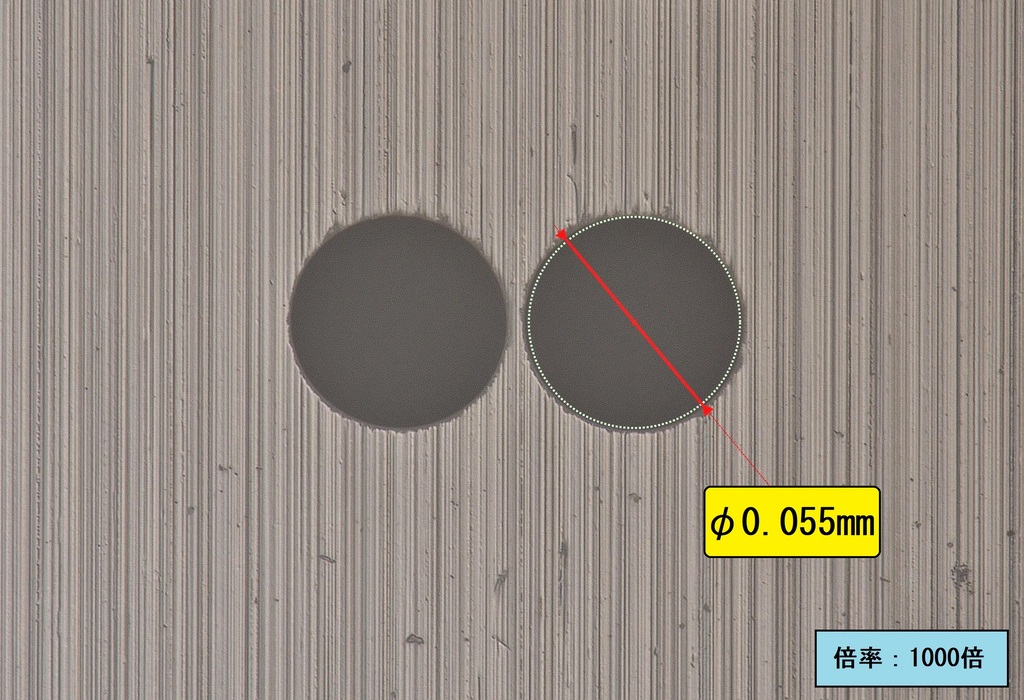

穴径:φ0.055㎜(2穴)
穴深さ:0.25㎜
穴間ピッチ:0.06㎜

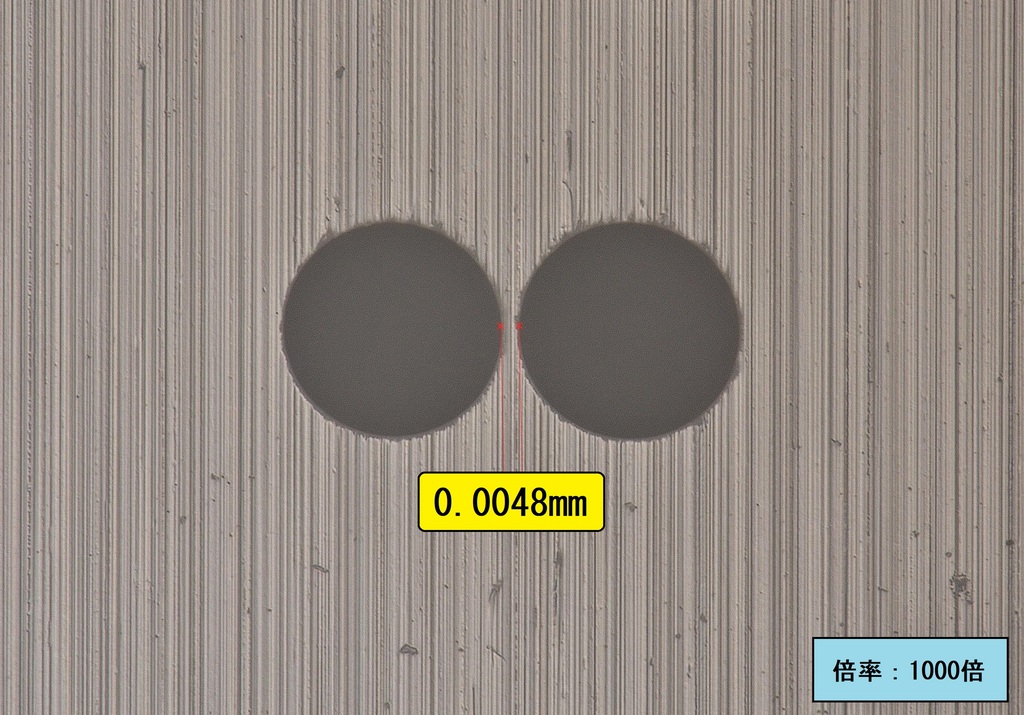

穴間の壁薄さ:0.005㎜程度
倍率:1000倍
今回、既存工具の最小径であるφ0.05㎜ドリルを使用し穴の貫通に成功。
今までより小径の穴をあける事ができました。
ただ、このレベルの穴になると少しの条件の違いで加工中に工具が折れてしまうリスクが
あり、下記φ0.06㎜穴加工と比べると安定していません。 今後も条件の調整や加工に挑戦し、確実なものにしていきます。
『φ0.06㎜ドリル一本で10穴連続加工 !!』
材質:ジルコニア
穴径:φ0.063㎜(10穴)
穴深さ:0.25㎜
穴ピッチ:0.07㎜
穴間の壁薄さ:0.007㎜程度
倍率:700倍
今後はφ0.05㎜穴の加工を安定させると共にさらなる小径穴(φ0.04,φ0.03)の加工も
目指し挑戦していきます。
加工・材質等でお困りの事がございましたら、是非お気軽にお問合せ下さい。
製品概要 | 材質 :ジルコニア
穴径 :φ0.055㎜(2穴),φ0.063(10穴) 穴深さ :0.25㎜ 壁薄さ :0.005㎜,0.007㎜ <使用加工機> グライディングセンター <使用工具> φ0.05ドリル,φ0.06ドリル |
特徴 | φ0.05㎜貫通に成功 |
製品名・型番等 シリーズ名 |
ジルコニアφ0.05㎜貫通サンプル |
