レオメーター Discovery Hybrid Rheometer (DHR)

粘弾性測定装置 / 2024年03月14日 / 化学・樹脂試験・分析・測定

Discovery Hybrid Rheometer（DHR）

HR30

Discovery Hybrid Rheometer（以下DHR）は優れた性能と使いやすさ、汎用性を提供し、世界中の主要なラボで選ばれているレオメーターです。

高精度な高感度測定を可能に

コア測定技術の進歩が高精度な高感度測定を可能にしました。これにより、低粘度および弱い液体と軟質固体構造の測定を、少ない材料で測定できます。また、優れた動的性能は、G’とG”の高レベルな測定正確度により、素早く確実な決定を可能にします。

革新的なトルク感度で低い応力と最小のサンプル容量を測定

比類なき低トルク感度により、低いサンプル容量で、低粘度および弱い分子間構造の測定を実現します。
すべてのDHRには、TAが特許取得済みの磁気スラストベアリングが搭載されており、システムの摩擦を従来の設計より70%低減します。測定システムからの高圧と乱気流の影響を排除することにより、低いトルクを確実かつ正確に測定できます。

革新的なトルク感度で低い応力と最小のサンプル容量を測定

信頼できるG’とG”の測定

貯蔵弾性率および損失弾性率(G’, G”)は、レオメーターが提供する最も意味のある測定値の2つです。高度なドラッグカップモーターは、動的測定の正確度が最適化されています。低質量で小半径の設計は、DCモーターと比較してシステムの慣性を最大80%低減することにより、特に高測定周波数での振動データ補正を最小限に抑えます。

信頼できるG’とG”の測定

高度なひずみと応力制御

DHRは、制御された応力、制御されたひずみ、あるいは両方の実験を実行します。最先端の高速電子装置と高応答性の高度なドラッグカップモーターは、あらゆるタイプの変形において、最速の過渡的反応と正確な制御を提供します。直接ひずみ振動オプションは、すべての振動測定でリアルタイムのひずみ制御を実現します。

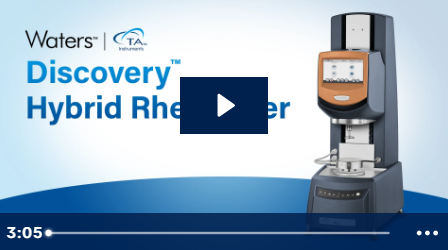

DHRシリーズ　紹介動画

※「ティー・エイ・インスツルメント・ジャパン株式会社」公式サイトへ移動します。

特長

・熱膨張の影響をリアルタイムで測定

DHRには真のギャップ正確度を実現する特許取得済みトゥルーポジションセンサー(TPS)が搭載されています。リアルタイムで熱膨張の影響を測定・補償する高解像度線形位置センサーは、特殊な高慣性アイアンコアジオメトリや環境システムなしで熱膨張に伴う誤差を排除します。
・硬い材料に対処できる高剛性

頑丈なアルミニウムフレーム鋳物とリニアボールスライドは、他の設計よりも60％以上の軸方向およびねじり方向の剛性を提供します。
・タッチスクリーンで直感的な操作

最新のOne-Touch-Away™式「アプリスタイル」のタッチスクリーンを備えており、指先のタップひとつで装置の主な機能を実行できます。
・サンプルを高速ロード

0.02 µmのギャップ分解能を維持しながら、他社のレオメーターより3倍速く稼働するギャップポジショニングシステムで日常的な操作の時間を短縮できます。

仕様

HR 30

ベアリングタイプ、スラスト	磁気
ベアリングタイプ、ラジアル	多孔質炭素
モーター設計	ドラッグカップ
最小トルク (nN.m) 振動	0.3
最小トルク (nN.m) 定常剪断	1
最大トルク (mN.m)	200
トルク分解能 (nN.m)	0.05
最小周波数 (Hz)	1.0E-07
最大周波数 (Hz)	100
最小角速度^[1](rad/s)	0
最大角速度 (rad/秒)	300
変位トランスデューサー	オプティカルエンコーダー
オプティカルエンコーダーデュアルリーダー	適合規格
変位分解能 (nrad)	2
ステップ時間、ひずみ^[2] (ms)	15
ステップ時間、レート^[2] (ms)	5
ノーマル/アキシアルフォーストランスデューサー	FRT
最大ノーマルフォース (N)	50
ノーマルフォース感度 (N)	0.005
ノーマルフォース分解能 (mN)	0.5

^[1]制御応力モードでゼロ。制御レートモードは測定ポイントの期間およびサンプリング時間によって異なります。

^[2]コマンド値99%の結果

HR 10

ベアリングタイプ、スラスト	磁気
ベアリングタイプ、ラジアル	多孔質炭素
モーター設計	ドラッグカップ
最小トルク (nN.m) 振動	5
最小トルク (nN.m) 定常剪断	5
最大トルク (mN.m)	200
トルク分解能 (nN.m)	0.1
最小周波数 (Hz)	1.0E-07
最大周波数 (Hz)	100
最小角速度^[1](rad/s)	0
最大角速度 (rad/秒)	300
変位トランスデューサー	オプティカルエンコーダー
オプティカルエンコーダーデュアルリーダー	N/A
変位分解能 (nrad)	10
ステップ時間、ひずみ^[2] (ms)	15
ステップ時間、レート^[2] (ms)	5
ノーマル/アキシアルフォーストランスデューサー	FRT
最大ノーマルフォース (N)	50
ノーマルフォース感度 (N)	0.01
ノーマルフォース分解能 (mN)	1

^[1]制御応力モードでゼロ。制御レートモードは測定ポイントの期間およびサンプリング時間によって異なります。

^[2]コマンド値99%の結果

アクセサリ

DHR温度システムとアクセサリはすべて、優れた性能、使いやすさを念頭に設計されています。TAインスツルメントのDHRだけがSmart Swap™ジオメトリ、温度システム、アクセサリの利便性と多機能性を提供します。Smart Swap™テクノロジーはアクセサリの迅速で簡単な交換、レオメーターを稼働させるための自動検出および構成を提供します。

対応試験規格

試験規格	内容
ASTM D4092	プラスチックの標準用語: 動的機械特性
ASTM D4440	プラスチックの標準試験方法: 動的機械特性溶融レオロジー
ASTM D4473	プラスチックの標準試験方法: 動的機械特性: 硬化挙動
ASTM D5279	プラスチックの標準試験方法: 動的機械特性: ねじり
