製品・技術
小径ドリルを使用した高精度マシニング加工と
小径電極を使用した細穴放電加工により、

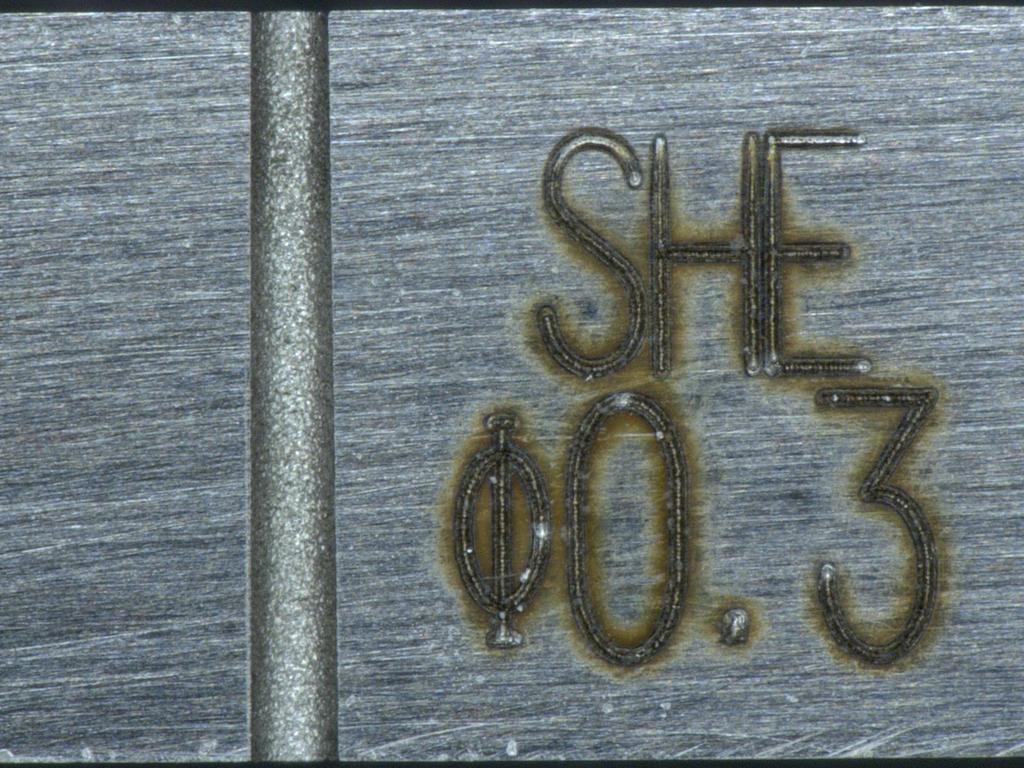

焼入れした高硬度材へ直径０.３ミリの細穴を加工しました。
最小穴径はそれぞれ０.１ミリまで加工できます。
小径の細穴加工の御相談は年々増える傾向にあります。
当社では各種の加工設備を駆使して、
難削材や特殊材への『 チャレンジ加工 』を積極的に行っております。
高精度マシニング加工 断面 細穴放電加工 断面
| 製品概要 | 【 被削材 】
材 質：ＳＵＳ４４０Ｃ 硬 度：ロックウエル硬さ ＨＲＣ５８ 寸 法：２５ミリ × ３ミリ × 厚み２.５ミリ |
| 特徴 | [ 高精度マシニング加工 断面 ]
・穴内面の面仕上がりが良好です。 ・穴径は０.０５ミリ刻みで対応可能です。 ・穴の表裏の穴径誤差は ±0.003ミリ の高精度です。 [ 細穴放電加工 断面 ] ・小径の穴でも深めの長さを加工できます。 穴径０.５ミリの場合、深さ１５ミリまで可能です。 ※両側からの加工による貫通であれば３０ミリ位まで可能です。 |
| 製品名・型番等 シリーズ名 |
高硬度材 細穴加工サンプル |
