三次元振動試験機
E-Simulation

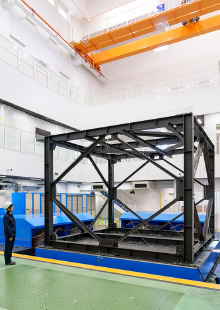

大型振動試験装置と専用架台により、建築資材や設備機器、家具・什器などの実際の使用条件に近いリアルな振動環境を再現します。
仕様
- 最大加振力
- ：392kN（三方向共）
- 最大変位
- ：600mm（水平）
150mm（垂直） - 最大加速度
- ：2.0G（10ton負荷時）
- 最大搭載質量
- ：10ton
- 試験台寸法
- ：5m×5m
レコーダー
- 4K映像録画
定点カメラ5 台
任意カメラ4 台（フルHD） - 加速度、変位データ収録
最大 加速度54ch、変位18ch - モーションキャプチャーカメラ
最大 20 測定点

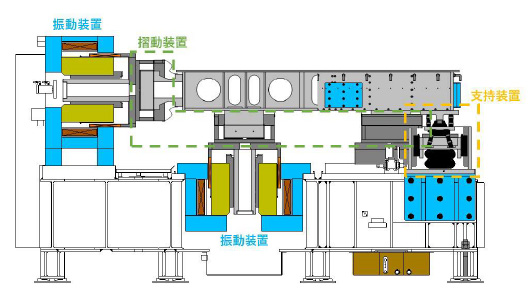

装置断面図

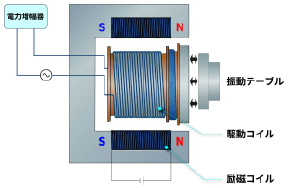

“動電式” 振動試験機の仕組み
『E-Simulation』では電磁力を応用した『動電式』を採用。
『励磁コイル』が作る磁界内で『駆動コイル』に電流を流し、そこで生じる電磁力を利用して振動を発生させます。
動電式のメリット
- 振動を高精度に再現
周期性を持つ電気信号（交流電流）をそのまま振動波形として出力できる。 - 準備時間の短縮
暖機運転が不要で通電後すぐに試験開始が可能。
2026年9月以降の受託試験スタートに向け
事前の技術相談・ご予約受付中！
製品開発における耐震性能の検証、シミュレーションのご相談など、まずはお気軽にお問い合わせください。
