コンパクトデザイン、モーダル解析、振動試験機に最適!!
アンプ＆周波数発信器内蔵モデルも用意！
製品概要
DynaLabs社の小型加振器は振動試験機として使用でき、本体にサイン波発信器及びアンプが内蔵モデルもあり、今までにないユニークな製品となっております。永久磁石タイプの加振器で、アンプ、サイン波発信器が含まれており、加振器のみで耐久、振動試験への適用が可能です。特にアンプ内蔵モデルの加振器では電源ケーブルのみで振動試験が行えます。
特長
- 軽量、コンパクト、高耐久性、取扱いが簡便
- 外部入力信号用端子（BNC）が搭載、外部信号入力での試験可能
- LEDパネルが内蔵されており、現在の状況を一目で視認
- アンプ＆周波数発信器内蔵モデルも用意（PM＆MSシリーズ）
- 調整可能な台座により様々な角度に柔軟に対応（PM＆MSシリーズ）
- 優れた低周波領域での性能（ISシリーズ）
用途例

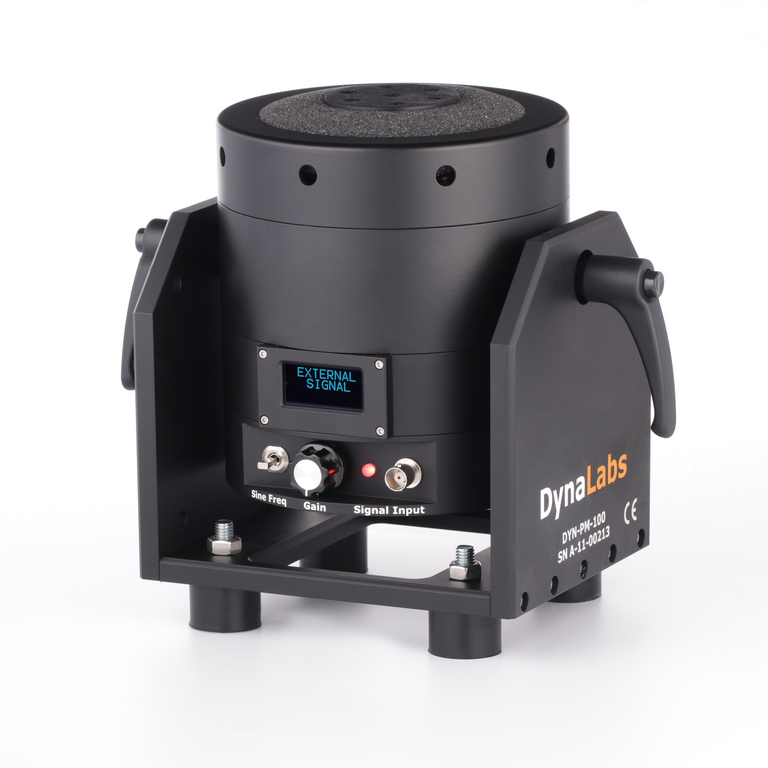

汎用タイプ
技術仕様
| モデル | PM-10 | PM-20 | PM-100 | PM-250 | PM-440 |
|---|---|---|---|---|---|
| 最大加振力（サイン波） | 10 N | 20 N | 100 N | 250 N | 440 N |
| 最大加振力（ショック波） | 20 N | 40 N | 200 N | 500 N | 880 N |
| 周波数範囲 | 0 ～ 10 kHz | 0 ～ 12 kHz | 0 ～ 7.5 kHz | 0 ～ 5 kHz | 0 ～ 5 kHz |
| 可搬重量（垂直） | 0.4 kg | 0.8 kg | 1.5 kg | 2 kg | 2.5 kg |
| 最大変位（peak-to-peak） ※周波数に依存する |
4 mm | 5 mm | 10 mm | 25 mm | 25 mm |
| 最大加速度 | 50 G | 40 G | 60 G | 100 G | 100 G |
| 最大速度 | 1.1 m/s | 1 m/s | 1.2 m/s | 1.6 m/s | 1.6 m/s |
| アマチャー重量 | 20 g | 51 g | 170 g | 255 g | 449 g |
| 重量 | 1.3 kg | 4.1 kg | 7.2 kg | 11.6 kg | 11.8 kg |
| 冷却装置 | 空冷 | 空冷 | 空冷 | 強制空冷 | 強制空冷 |
| サスペンション | カーボンファイバー | スプリング | カーボンファイバー | スプリング | スプリング |
| アンプ | 外付 | 内蔵 | 内蔵 | 外付 | 外付 |
| 最大入力電力 | 4 A | 4 A | 6 A | 10 A | 10 A |
| 最大入力電圧 | 1 VAC | 1 VAC | 1 VAC | 10 VAC | 10 VAC |
汎用タイプ加振器のラインナップを含めた小型の振動試験機の比較図はこちら

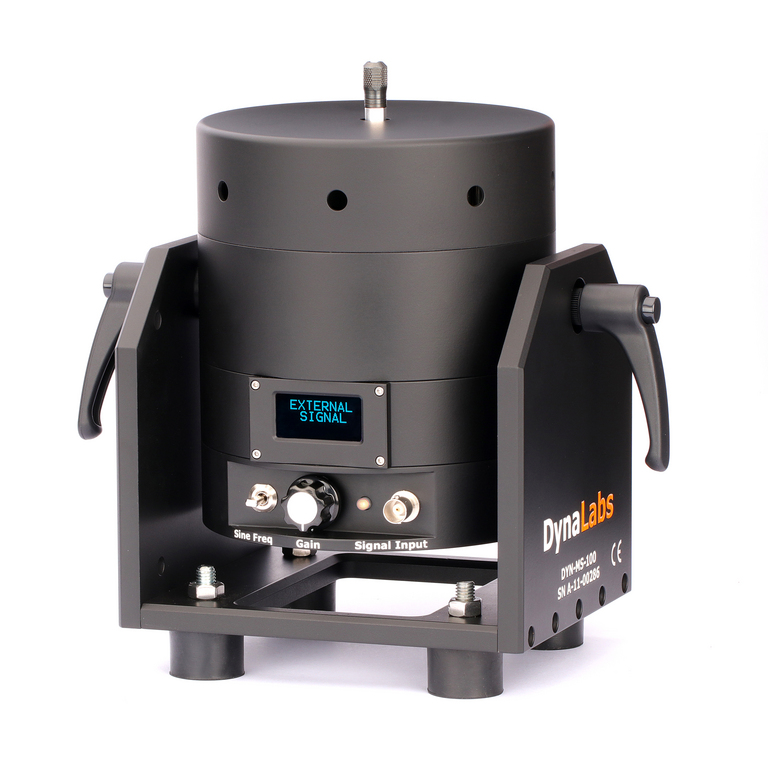

モーダルタイプ
技術仕様
| モデル | MS-20 | MS-100 | MS-250 | MS-440 |
|---|---|---|---|---|
| 最大加振力（サイン波） | 20 N | 100 N | 250 N | 440 N |
| 周波数範囲 | 0 ～ 12 kHz | 0 ～ 7.5 kHz | 0 ～ 5 kHz | 0 ～ 5 kHz |
| 最大変位（peak-to-peak） ※周波数に依存する |
5 mm | 10 mm | 25 mm | 25 mm |
| 最大加速度 | 40 G | 60 G | 100 G | 100 G |
| 重量 | 4.1 kg | 6.5 kg | 15 kg | 15 kg |
| 冷却装置 | 空冷 | 空冷 | 強制空冷 | 強制空冷 |
| サスペンション | スプリング | カーボンファイバー | スプリング | スプリング |
| アンプ | 内蔵 | 内蔵 | 外付 | 外付 |
| 最大入力電力 | 4 A | 6 A | 10 A | 10 A |
| 最大入力電圧 | 1 VAC | 1 VAC | 10 VAC | 10 VAC |
慣性式タイプ
技術仕様
| モデル | IS-5 | IS-10 | IS-20 | IS-40 |
|---|---|---|---|---|
| 最大加振力 | 5 N | 10 N | 20 N | 40 N |
| 周波数範囲 | 10 ～ 1,000 Hz | 10 ～ 3,000 Hz | 10 ～ 3,000 Hz | 10 ～ 3,000 Hz |
| 最大変位（peak-to-peak） ※周波数に依存する |
1 mm | 5 mm | 8 mm | 8 mm |
| 加振器重量 | 0.06 kg | 0.24 kg | 0.3 kg | 0.5 kg |
| 寸法（直径×高さ） | φ35 mm x 24.3 mm | φ42 mm x 40 mm | φ44.4 mm x 46 mm | φ55 mm x 55 mm |
| 冷却装置 | 空冷 | 空冷 | 空冷 | 空冷 |
| サスペンション | スプリング | スプリング | スプリング | スプリング |
| アンプ | 外付 | 外付 | 外付 | 外付 |
| 最大入力電力 | 1 A | 4 A | 4 A | 4 A |
| 最大入力電圧 | 1 VAC | 1 VAC | 1 VAC |
1 VAC |
|
|
|
|
| 製品概要 | DynaLabs社の小型加振器は振動試験機として使用でき、本体にサイン波発信器及びアンプが内蔵モデルもあり、今までにないユニークな製品となっております。永久磁石タイプの加振器で、アンプ、サイン波発信器が含まれており、加振器のみで耐久、振動試験への適用が可能です。特にアンプ内蔵モデルの加振器では電源ケーブルのみで振動試験が行えます。 |
| 特徴 | ・軽量、コンパクト、高耐久性、取扱いが簡便
・外部入力信号用端子（BNC）が搭載、外部信号入力での試験可能 ・LEDパネルが内蔵されており、現在の状況を一目で視認 ・アンプ＆周波数発信器内蔵モデルも用意（PM＆MSシリーズ） ・調整可能な台座により様々な角度に柔軟に対応（PM＆MSシリーズ） ・優れた低周波領域での性能（ISシリーズ） |
| 製品名・型番等 シリーズ名 |
汎用タイプ/モーダルタイプ/慣性式タイプ |
