TVホログラフィー 振動変位解析装置

リアルタイム測定 振動、変位状態をリアルタイムで測定可 非破壊検査に最適 FEMとの比較が容易に可能！

製品概要

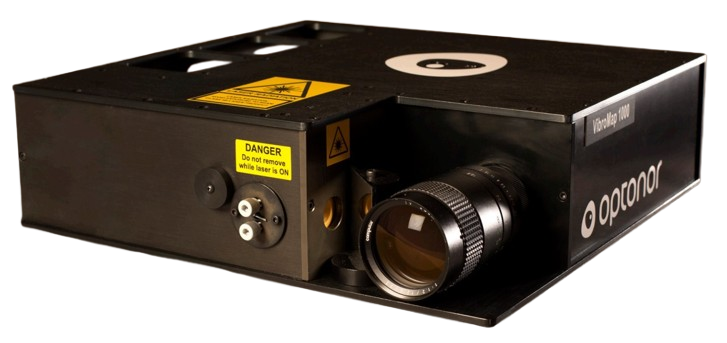

VibroMapはESPI（エレクトロニクス・スペックル干渉測定法）を利用した、全く新しい振動・変位解析装置。 従来の感光板式ホログラフィー計測は、光学系の不安定性及び写真現像に時間がかかるという実用上の大きな問題がありました。VibroMapはTVカメラを用いて、振動・変位測定を行うので振動モード及び変位モードがモニター上で容易に確認できます。 測定結果の画像データがリアルタイムで表示され、振動周波数のスウィープ、静的変形など負荷調整を画面を見ながら行うことができます。非常に短時間で、尚且つ非接触で解析結果が得られる画期的なシステム。研究開発、機械設計及びFEM等の解析結果の確認に最適なシステムとなっています。

特長

• リアルタイム測定
• 振動状態のアニメーション表示（0°～2π）
• 測定面全体の測定
• 非接触、高感度測定
• 軽量・ポータブルサイズ
• 暗室は不要

※弊社デモ機によるサンプル評価も実施しています。

アプリケーション例

• 半導体シリコンウェハ検査
• 自動車（ボディー、エンジン、エンジン部品の振動解析）
• タービン・ブレードの振動解析
• ハードディスクヘッド振動解析
• 音響機器の振動解析
• FEM解析結果との比較
• 材料・電子部品の熱変形
• 非破壊検査
• 応力解析

製品仕様
